Cuter machineklemmen: MODULAR SP en MP

De standaard MODULAR uitvoeringen SP en MP zijn puur mechanisch te bedienen, door middel van een spindel die in de losse bek is ingebouwd. Door de slimme (want beschermde) plaatsing van deze spindel blijft het mechaniek van de klem gevrijwaard van mechanische beschadiging door spanen. Ook treedt hierdoor veel minder slijtage op. Dankzij een handzame stelknop is de klemkracht snel (zonder sleutel) verstelbaar. Indien u deze klemkracht echter beter in de hand wenst te hebben, wordt een momentsleutel aangeraden. Van alle types zijn de drukmomenten en bijbehorende klemkracht vastgelegd en direct beschikbaar.

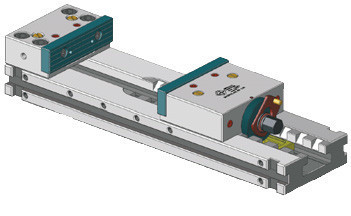

MODULAR SP

SP
  • Zeer precies, alzijdig geslepen (<0,015 mm)
  • Vervaardigd uit NiCrMo staal, gehard op 60-62 HRc
  • Standaard mechanische uitvoering in 5 bekbreedtes
  • Universeel inzetbaar, verder uit te bouwen
  • Kan 90° zijdelings worden toegepast
  • Snel verstelbaar, zonder sleutel
  • Lange geleiding van slede verhindert kantelen
  • Te monteren op kubus, rasterplaten, etc.
  • Gebruiksklaar en zeer compleet geleverd
  • Tal van accessoires verkrijgbaar
  • Ook in hydraulische versie leverbaar

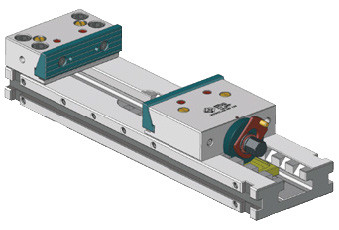

MODULAR MP

MP

Mechanisch?

Veel andere fabrikaten kiezen ervoor om voor de gelijke werkzaamheden een mechanisch / hydraulische versie met een "olie-capsule" aan te bieden. Het nadeel van een dergelijke capsule met plunjer, is dat deze na verloop van tijd kunnen gaan lekken via de keerring. Hierdoor kan er (zonder dat de operator dit merkt) drukverlies optreden, waardoor de klemkracht afneemt. Dit is zeer gevaarlijk bij freeswerk, omdat het werkstuk dan los kan komen. Daarnaast zijn de capsules ter vervanging vaak behoorlijk prijzig.

Een MODULAR machineklem kan werkstukken met hoge krachten van 4000-5000 kg eenvoudig mechanisch spannen, gewoon met de standaard sleutel. Het hoogwaardige en tot 60-62 HRC geharde NiCrMo staal maakt deze klemmen ook uitermate duurzaam. U hoeft zelden tot nooit onderdelen te vervangen! Daarnaast is de mechanische CUTER klem ook zo goed als onderhoudsvrij, met de spindel als enige smeerpunt. Deze kan van smeervet worden voorzien, door de afdichtingsbout op het vaste blok eruit te draaien.

Onderdelen

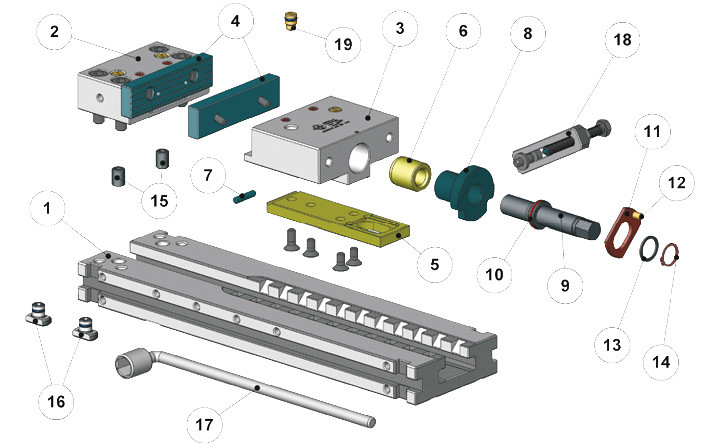

(1) Body, (2) Vaste bek, (3) Slede c.q. beweegbare bek, (4) Bekken, (5) Spie, (6) Moer, (7) Pin, (8) Klemeenheid, (9) Spindel, (10) Pakking, (11) Sluitmechanisme, (12) Sluitpen, (13) Drukring, (14) Seegerring, (15) Vaste pen, (16) T-moer, (17) Sleutel, (18) Aanslag, (19) Dop

Veelzijdige bevestiging

De geleiding van een MODULAR machineklem is breder dan de bekken (bij bekbreedtes 125, 150 en 175 mm), waardoor de mogelijkheid bestaat om de klem ook zijdelings te gebruiken. Dat wil zeggen: de klem 90° gedraaid, dwars op zijn kant. Mede hierdoor kan de MODULAR klem direct met T-moeren of traditionele spanplaten (kikkers) op het machinebed worden bevestigd. De klem kan echter ook via slobgaten in lengterichting in het hart van de klem worden vastgezet. Bij toepassing van meerdere klemmen op de machine bespaart dit veel ruimte. Dankzij een maattolerantie van slechts 0,015 mm (max.) zijn deze klemmen bovendien, bij elke nabestelling (zelfde type) in serie te gebruiken.

Systeem om verder uit te bouwen

Middels bedekte draadgaten op alle vlakken is deze machineklem te voorzien van diverse speciale bekken, mallen, enzovoorts. Zo kunt u o.a. ook ronde producten spannen. Dankzij dit modulaire systeem kan men eenvoudig de spanmogelijkheden van de klem uitbreiden. Aan de onderzijde van de klem zijn zefls positioneergaten aangebracht voor montage op opspankubussen. Deze gaten zijn zodanig geplaatst dat de klem op iedere gangbare steek van het raster op de kubus gemonteerd kan worden. Gangbare steekmaten hierbij zijn 30, 40, 50 en 60 mm. De MODULAR machineklem SP / MP wordt geleverd incl. sleutel, verstelbare aanslag en referentie blokken naar keuze.

rond spannen

SP bekken

sp normaal
sp glad
sp trap
sp zaag
sp kartel
sp v-bek

MP bekken

mp normaal
mp glad
mp trap
mp zaag
mp kartel
mp v-bek

Bekken voor de MODULAR machineklemmen

Onze MODULAR machineklemmen (standaard mechanische uitvoering) van Cuter zijn verkrijgbaar in 5 verschillende bekbreedtes: 125, 150, 175, 200 en 250 mm. Deze bekken worden dusdanig geslepen dat het aanspannen van het product altijd op de juiste wijze gebeurt. Iedere bek is daarom ook maar op één manier te bevestigen. Verder heeft de beweegbare bek een extreem lange geleiding, waardoor een horizontale of verticale beweging van de bek onmogelijk gemaakt wordt. Snelverstelling van de bekopening is zonder sleutel mogelijk.

Bovendien is de bek bij het vaste blok met een 'compensatie' geslepen (deze hangt als het ware iets voorover). Als de klem gespannen wordt dan druk je deze compensatie iets in, waardoor het product juist precies aanligt. Bij de 150 mm modular is deze compensatie circa 0,015 mm, wat bij een spankracht van 4000 kg ervoor zorgt dat het aanlegvlak precies "0" loopt. Hierdoor kan men zeer goed haaks frezen.

Tenslotte zijn er tal van speciale bekken standaard verkrijgbaar, waaronder ook losse inschuifbekken om meerdere producten in één klem te kunnen spannen. Dankzij tal van aanvullende accessoires is dit "systeem" ook verder te verlengen, uit te bouwen, etc.

Documentatie

pdf

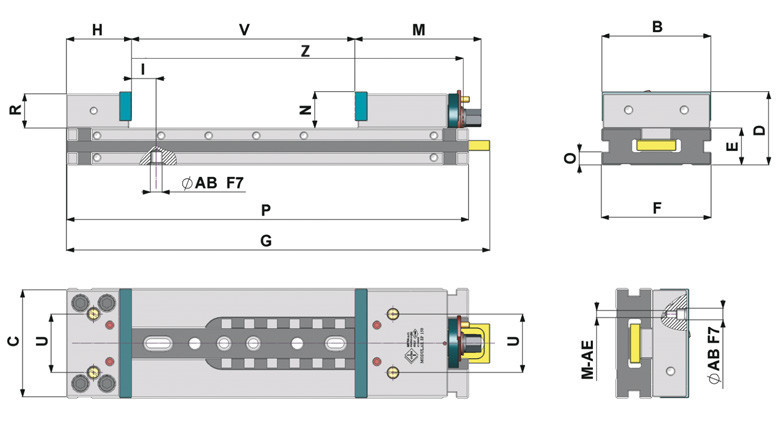

Afmetingen

modular maten Afmetingen in mm
Afmeting B C D E F G H I M N O P R U V Z AB M-AE kg
125x150 124 121 80 40 125 417 80,4 33,60 164 40 15 390 38 64 155 309,6 16 12 21,5
125x250 124 121 80 40 125 517 80,4 33,60 164 40 15 490 38 64 255 409,6 16 12 25,6
150x200 149 146 100 50 150 480 89 33,60 171 50 17,5 449 47 80 205 360 16 12 34,0
150x250 149 146 100 50 150 530 89 33,60 171 50 17,5 499 47 80 255 410 16 12 37,0
150x300 149 146 100 50 150 580 89 33,60 171 50 17,5 549 47 80 305 460 16 12 38,6
150x400 149 146 100 50 150 680 89 33,60 171 50 17,5 649 47 80 405 560 16 12 45,0
150x500 149 146 100 50 150 780 89 33,60 171 50 17,5 749 47 80 505 660 16 12 51,5
175x300 174 173 118 58 175 636 106 33,60 207 60 20 603 57 100 305 497 16 12 58,5
175x400 174 173 118 58 175 736 106 33,60 207 60 20 703 57 100 405 597 16 12 65,0
175x500 174 173 118 58 175 836 106 33,60 207 60 20 803 57 100 505 697 16 12 70,5
200x300 200 193 118 58 175 636 106 33,60 207 60 20 603 57 100 305 497 16 12 61,5
200x400 200 193 118 58 175 736 106 33,60 207 60 20 703 57 100 405 597 16 12 69,0
200x500 200 193 118 58 175 836 106 33,60 207 60 20 803 57 100 505 697 16 12 75,0
250x400 250 245 138 68 195 749 135 4,60 207 70 20 738 67 100 407 603 16 12 106
