Voordelen:

• Snelle, eenvoudige en precieze draadproductie
• Korte productietijden, hoge kwaliteit en draadstabiliteit
• Eenvoudige en precieze fijnafstelling van draaddiameter
• Permanente bescherming tegen spanen en vuil
• Eenvoudige montage en hoge veiligheid door modulair ontwerp
• Probleemloos aan te passen op klant-specifieke toepassingen

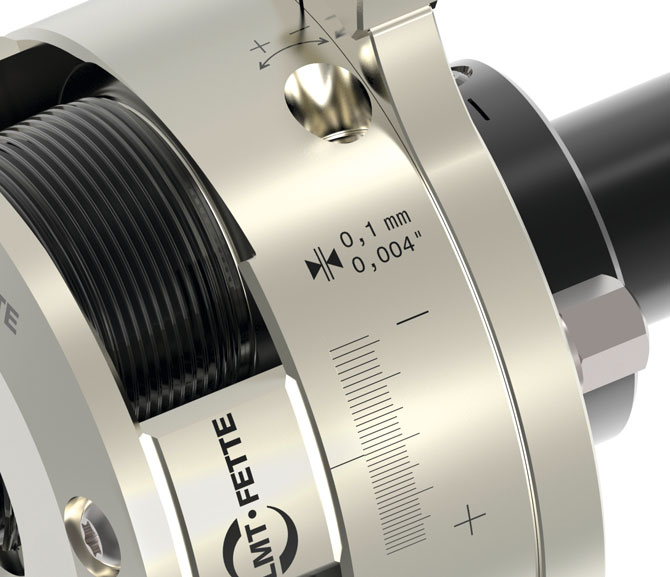

Fijnafstelling op 1/100 milimeter nauwkeurig

Een van de uitzonderlijke eigenschappen van deze nieuwe rolkop is de eenvoudige maar extreem nauwkeurige fijnafstelling van de draaddiameter. De roldiameter wordt daarbij aangepast middels een spindel. Het rolsysteem is nauwkeurig tot een honderste milimeter en biedt een uitzonderlijk hoge repeteernauwkeurigheid van de effectieve diameter. Sterker nog: met deze nieuwe rolkop is de repeteerbaarheid van een draadmaat (met dezelfde afstelling) binnen een bereik van ± 0,01 milimeter zelfs gegarandeerd. Het patent is reeds aangevraagd.

• Centrale aanpassing van het diameterbereik inclusief fijnafstelling van de roldiameter (gepatenteerd)
• Fijnafstelling door verstelbare spindel
• Nauwkeurige aanpassing mogelijk (in een bereik van 0,01 mm)
• Hoge repeteernauwkeurigheid: reproduceerbaarheid van de diameter bij gelijke afstelling is ± 0,01 mm

Spaanschild

Met het nieuwe spaanschild (Chip Guard) van de EVOline rolkoppen is een enorme vooruitgang in proceszekerheid geboekt. Spanen, vuil en overige deeltjes afkomstig van de voorbewerking kunnen zo niet meer in de rolkop terecht komen, zelfs niet als de koppeling is geopend. Het ontwerp van de rolkop zelf, bijvoorbeeld het vernikkelde oppervlak, draagt verder bij aan deze bescherming.

• Verhoogde proceszekerheid dankzij het nieuwe spaanschild
• Bescherming tegen spanen en andere deeltjes (van voor- en nabewerkingen) zelfs bij geopende koppeling

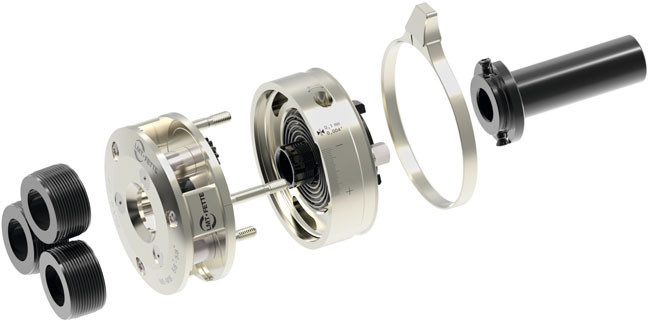

Modulair ontwerp

Het modulaire ontwerp verzekert eenvoudige montage. Naast de draadrollen zelf bestaat de rolkop uit de volgende onderdelen: rollenkooi met overbrenging, koppeling met centrale uitlijning en fijnafstelling alsook een flexibel verbindstuk voor een groot aantal standaardschachten, aanslag en een schacht. Gebaseerd op een modulair en gebruiksvriendelijk ontwerp, zet de EVOline axiale rolkop nieuwe standaarden voor proceszekerheid, precisie en flexibliteit.

• Onderdelen: draadrollen, rollenkooi, koppeling met fijnafstelling, aanslag en koppelbare schacht
• Volledig traploos 360° draaibare sluitpal kan perfect afgestemd worden op al uw machines
• Sluitmechanisme middels interne koeling (optioneel) kan eenvoudig gemonteerd worden
• Hoge flexibiliteit en efficiëntie, dankzij uitwisselbare schachten

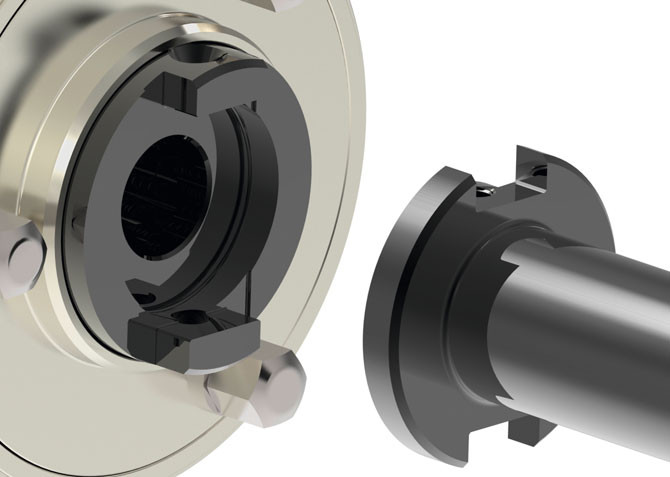

Verwisselbare schacht

De verbinding tussen koppeling en schacht garandeert een hoge rondloopnauwkeurigheid gecombineerd met een veilige overbrenging van het koppel. Speciale aanpassingen zijn ook mogelijk: een sluitmechanisme m.b.v. interne koeling is bijvoorbeeld gemakkelijk als accessoire in de rolkop te integreren.

• Het ideale modulaire ontwerp, met optioneel sluitmechanisme door interne koeling
• Hoogprecieze rondloopnauwkeurigheid
• Veilige overbrenging van het koppel
• Eenvoudige assemblage
• Hoge flexibiliteit dankzij een groot aanbod standaard schachtmaten

Eenvoudige montage

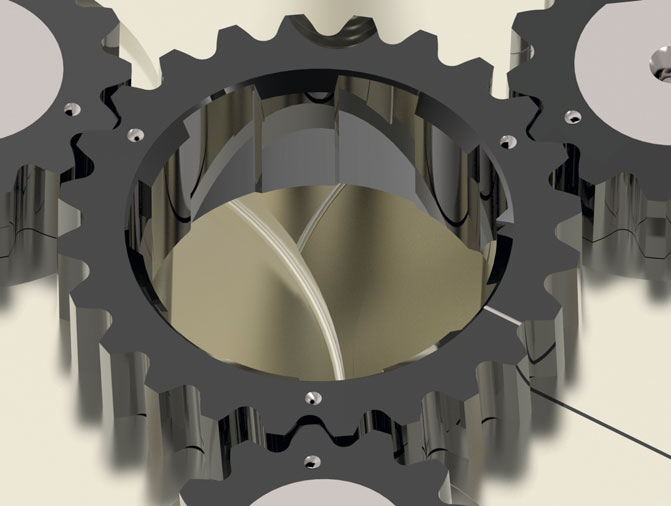

Mede dankzij het modulaire ontwerp is de EVOline rolkop zeer eenvoudig te assembleren en demonteren. De hoge gebruiksvriendelijkheid wordt verder versterkt door diverse slimmigheden. Zo zijn er op de tandwielen binnenin duidelijke markeringen aangebracht die ervoor zorgen dat deze snel foutloos gemonteerd kunnen worden. Hierdoor verzekert u zich ervan dat de verschillende draadrollen altijd synchroon aangrijpen.

• Hoge proceszekerheid dankzij gedefinieerde montagepositie
• Extra markeringen op de tandwielen voor foutvrije assemblage
• Gedefinieerde montagepositie van de koppeling dankzij verschillende hoeken

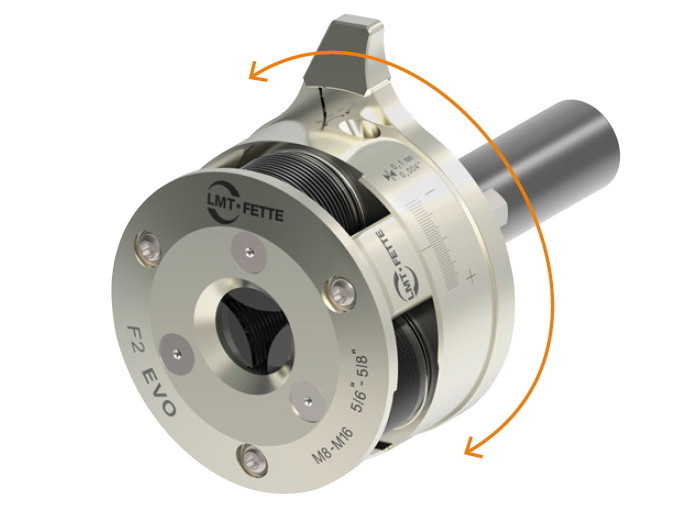

Traploze 360° instelbare sluitpal

De sluitpal van de rolkop kan volledig traploos 360° gedraaid worden, zodat de EVOline rolkop altijd optimaal kan worden aangepast op de situatie in uw machine.

• Oneindig traploos verstelbaar
• Aanpasbaar bereik 360°
• Perfect uitgerust voor alle eisen van uw machine
• Bevestiging voor diverse sluitelementen (sluitrol, sluitpen) beschikbaar

Rollen met lange levensduur, voor nagenoeg alle schroefdraden

De rolkoppen van de EVOline familie zijn te gebruiken met verschillende sets rollen, zodat u een rolkop ook voor verschillende soorten schroefdraad kunt gebruiken. Afhankelijk van het type en de grootte van de rolkop, kunt u deze schroefdraden rollen:

Metrisch (M), Metrisch Fijn (MF), UN, UNC, UNF, UNEF, UNS, BSW, BSF, BSFS, NPT, NPTF, Gas (G), Rond (Rd), kartelrollen en gladrollen.
