Aanloop bij axiaal rollen

Bij het axiaal rollen van schroefdraad wordt de vorming van het draadprofiel het liefst geleidelijk door de draadrol op gang gebracht. Hierdoor wordt de druk op de rol beperkt, hetgeen de standtijd positief beïnvloedt. Standaard heeft u de keuze tussen een korte aanloop, aangeduid als 1K, en een langere aanloop, aangeduid als 2K. Indien u een axiale draadrol met aanloop gebruikt, is het echter zo dat het laatste deel van de gevormde schroefdraad (de uitloop) niet volledig kan worden uitgerold, tenzij u een vrijsteek hanteert. Het deel van de draadrol dat de aanloop verzorgt, heeft namelijk geen volledig profiel maar bouwt daar geleidelijk naar op. Zie de afbeeldingen hieronder voor een illustratie:


Welke aanloop kies ik?
			Indien u de lengte van deze aanloop vrij kunt kiezen, wordt een langere aanloop vanwege de standtijd aanbevolen. Standaard is dit 2K.

			N.B. bij uitzonderlijke toepassingen zijn speciale draadrollen (0.6K, 3K, 4K, etc.) op aanvraag leverbaar.

Uw product bepaalt de aanloop

Indien de eisen aan uw product beperkingen stellen aan deze aanloop, bijvoorbeeld als u de draad tot dichtbij een opstaande rand (astap) moet rollen of zeker wilt weten dat u volledige draad rolt tot de vrijsteek in een product, is het zinnig om vooraf te bepalen hoe groot de aanloop mag zijn. Afhankelijk van de spoed van de te rollen schroefdraad, de keuze van 1K of 2K rollen en de grootte van de gebruikte rolkop, kunt u namelijk precies vaststellen hoe lang de uitloop in de praktijk zal zijn. Hieronder wordt dit uitgelegd.

Bepalen van de uitloop

In theorie is het zo dat de complete uitloop (niet volledig uitgerolde draad) die is gevormd door axiale rollen met een aanloop van 1K ca. 2,3x de spoed bedraagt, terwijl dit bij 2K ca. 3,3x de spoed bedraagt. In de praktijk is het echter zo dat een deel van die uitloop nog wel schroefbaar is - zelfs met een kaliber. Op dat deel zijn alleen de toppen niet volledig dicht gerold. Vaak stelt men dan de vraag wat dan het daadwerkelijk onbruikbare deel van de uitloop bedraagt. Deze waarden zijn in de praktijk gemeten en kunt u hieronder terugvinden.

Uitloop in de praktijk

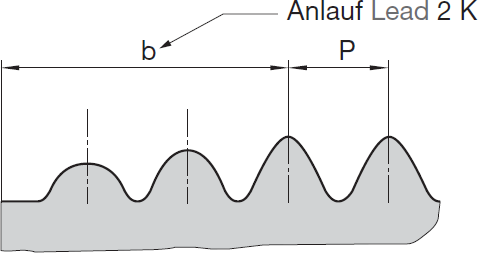

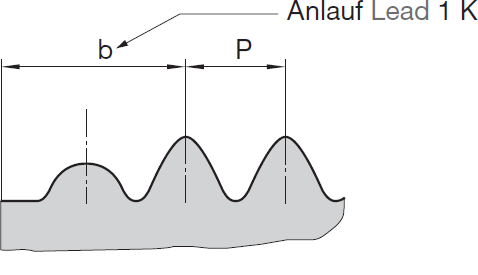

Onderstaande tabellen helpen u om de maximale aanloop voor een axiale draadrol te bepalen, op basis van de (daadwerkelijk onbruikbare) uitloop die in de praktijk behaald wordt. De vermelde waarden zijn gemeten vanaf de kopse kant van de draadrol tot aan de eerste tand met een volledig profiel (illustratie: afmeting b) in de gerolde schroefdraad. Dit geldt voor de aanduidingen 1K en 2K van de aanloop bij standaard draadrollen. Hieronder is de eerste tabel onderverdeeld naar spoed (illustratie: afmeting P) van de te rollen draad, terwijl de tweede tabel naar gangen per inch (TPI) is onderverdeeld.

Tabel 1: Uitloop naar spoed (P)

Spoed mm inch	Aanloop 1K 2K	Lengte van de uitloop per rolkop grootte (aanloop in mm en inch)
Spoed mm inch	Aanloop 1K 2K	0	001	01 01-1	1 23	12	1223	2 233400 34 34-1	2T 3 32 3-1 45-1	4-1 56-1	3T 3-1T	4-1T 5-1 6700	5-1T 6a-1 6b-1
0,25 0.01	1K	0,438 0.017	0,417 0.016	0,417 0.016
0,25 0.01	2K	0,688 0.027	0,667 0.026	0,667 0.026
0,30 0.012	1K	0,475 0.019	0,550 0.022	0,550 0.022	0,500 0.020		0,450 0.018
0,30 0.012	2K	0,775 0.031	0,850 0.033	0,850 0.033	0,800 0.031		0,750 0.030
0,35 0.014	1K	0,588 0.023	0,583 0.023	0,683 0.027	0,558 0.022		0,583 0.023
0,35 0.014	2K	0,938 0.037	0,933 0.037	1,033 0.041	0,908 0.036		0,933 0.037
0,40 0.016	1K	0,700 0.028	0,767 0.03	0,667 0.026	0,767 0.030		0,667 0.026
0,40 0.016	2K	1,100 0.043	1,167 0.046	1,067 0.042	1,167 0.046		1,067 0.042
0,45 0.018	1K	0,738 0.029	0,875 0.034	0,800 0.031	0,825 0.032		0,775 0.031
0,45 0.018	2K	1,188 0.047	1,325 0.052	1,250 0.049	1,275 0.050		1,225 0.048
0,50 0.02	1K	0,875 0.034	0,833 0.033	0,833 0.033	0,833 0.033	0,833 0.033	0,833 0.033	0,833 0.033
0,50 0.02	2K	1,375 0.054	1,333 0.052	1,333 0.052	1,333 0.052	1,333 0.052	1,333 0.052	1,333 0.052
0,60 0.024	1K	1,150 0.045	0,900 0.035	0,900 0.035	1,000 0.039	1,000 0.039	1,100 0.043	1,100 0.043
0,60 0.024	2K	1,750 0.069	1,100 0.043	1,500 0.059	1,600 0.063	1,600 0.063	1,700 0.067	1,700 0.067
0,70 0.028	1K	1,025 0.040	1,167 0.046	1,267 0.050	1,317 0.052	1,217 0.048	1,167 0.046	1,367 0.054
0,70 0.028	2K	1,725 0.068	1,867 0.073	1,967 0.077	2,017 0.079	1,917 0.075	1,867 0.073	2,067 0.081
0,75 0.03	1K	1,188 0.047	1,375 0.054	1,375 0.054	1,250 0.049	1,250 0.049	1,125 0.044	1,125 0.044	1,375 0.054
0,75 0.03	2K	1,938 0.076	2,125 0.084	2,125 0.084	2,000 0.079	2,000 0.079	1,875 0.074	1,875 0.074	2,125 0.084
0,80 0.031	1K	1,400 0.055		1,533 0.060	1,233 0.049	1,333 0.052	1,533 0.060	1,333 0.052	1,433 0.056
0,80 0.031	2K	2,200 0.087		2,333 0.092	2,033 0.08	2,133 0.084	2,333 0.092	2,133 0.084	2,233 0.088
0,90 0.035	1K	1,525 0.060		1,550 0.061	1,350 0.053	1,650 0.065	1,750 0.069	1,600 0.063	1,400 0.055
0,90 0.035	2K	2,425 0.095		2,450 0.096	2,250 0.089	2,550 0.1	2,650 0.104	2,500 0.098	2,300 0.091
1,00 0.039	1K	1,750 0.069		1,667 0.066	1,667 0.066	1,667 0.066	1,667 0.066	1,667 0.066	1,667 0.066	1,667 0.066		1,667 0.066
1,00 0.039	2K	2,750 0.108		2,667 0.105	2,667 0.105	2,667 0.105	2,667 0.105	2,667 0.105	2,667 0.105	2,667 0.105		2,667 0.105
1,25 0.049	1K			2,083 0.082	2,083 0.082	1,833 0.072	2,208 0.087	2,083 0.082	2,083 0.082	2,083 0.082		2,083 0.082
1,25 0.049	2K			3,333 0.131	3,333 0.131	3,083 0.121	3,458 0.136	3,333 0.131	3,333 0.131	3,333 0.131		3,333 0.131
1,50 0.059	1K			2,250 0.089	2,500 0.098	2,500 0.098		2,750 0.108	2,250 0.089	2,500 0.098		2,250 0.089	2,750 0.108
1,50 0.059	2K			3,750 0.148	4,000 0.157	4,000 0.157		4,250 0.167	3,750 0.148	4,000 0.157		3,750 0.148	4,250 0.167
1,75 0.069	1K					2,792 0.110		3,276 0.129	3,145 0.124	3,042 0.120		2,792 0.110	3,417 0.135
1,75 0.069	2K					4,542 0.179		5,042 0.198	4,899 0.193	4,792 0.189		4,542 0.179	5,167 0.203
2,00 0.079	1K							3,333 0.131	3,833 0.151	3,333 0.131		3,292 0.130	3,333 0.131
2,00 0.079	2K							5,333 0.210	5,833 0.230	5,333 0.210		5,292 0.208	5,333 0.210
2,50 0.098	1K								4,150 0.163	4,167 0.164	4,167 0.164	4,135 0.163	4,167 0.164
2,50 0.098	2K								6,655 0.262	6,667 0.262	6,667 0.262	6,640 0.261	6,667 0.262
3,00 0.118	1K								5,488 0.216	4,983 0.196	4,500 0.177	5,476 0.216	4,500 0.177
3,00 0.118	2K								8,488 0.334	7,983 0.341	7,500 0.295	8,500 0.335	7,500 0.295
3,50 0.138	1K								6,083 0.239	6,807 0.268	5,833 0.230	6,555 0.258	6,333 0.249
3,50 0.138	2K								9,583 0.377	10,307 0.406	9,333 0.367	10,055 0.396	9,833 0.387
4,00 0.157	1K										6,167 0.243	6,680 0.263	7,667 0.302
4,00 0.157	2K										10,167 0.40	10,667 0.420	11,667 0.459
4,50 0.177	1K										7,000 0.276	11,748 0.463	7,750 0.305
4,50 0.177	2K										11,500 0.453	16,248 0.640	12,250 0.482
5,00 0.197	1K										8,333 0.328	8,357 0.329	8,333 0.328
5,00 0.197	2K										13,333 0.525	13,333 0.525	13,333 0.525
5,50 0.217	1K												9,417 0.371
5,50 0.217	2K												14,917 0.587

Tabel 2: Uitloop naar gangen per inch (TPI)

TPI Gangen per inch	Aanloop 1K 2K	Lengte van de uitloop per rolkop grootte (aanloop in mm en inch)
TPI Gangen per inch	Aanloop 1K 2K	0	001	01 01-1	1 23	12	1223	2 233400 34 34-1	2T 3 32 3-1 45-1	4-1 56-1	3T 3-1T	4-1T 5-1 6700	5-1T 6a-1 6b-1
90	1K	0,546 0.021	0,445 0.018	0,535 0.021
90	2K	0,828 0.033	0,727 0.029	0,817 0.032
80	1K	0,582 0.023	0,532 0.021	0,602 0.024	0,557 0.022		0,534 0.021
80	2K	0,900 0.035	0,850 0.033	0,919 0.036	0,875 0.034		0,852 0.034
72	1K	0,588 0.023	0,558 0.022	0,646 0.025	0,675 0.027		0,528 0.021
72	2K	0,911 0.036	0,911 0.036	0,999 0.039	1,028 0.040		0,881 0.035
64	1K	0,725 0.029	0,589 0.023	0,699 0.028	0,619 0.024	0,707 0.028	0,714 0.028
64	2K	1,122 0.044	0,986 0.039	1,096 0.043	1,016 0.040	1,104 0.043	1,111 0.044
60	1K	0,722 0.028	0,821 0.032	0,629 0.025	0,803 0.032	0,783 0.031	0,726 0.029
60	2K	1,145 0.045	1,244 0.049	1,052 0.041	1,226 0.048	1,206 0.047	1,149 0.045
56	1K	0,709 0.028	0,852 0.034	0,763 0.030	0,766 0.030	0,855 0.034	0,720 0.028
56	2K	1,163 0.046	1,306 0.051	1,217 0.048	1,220 0.048	1,309 0.052	1,174 0.046
48	1K	0,958 0.038	0,944 0.037	0,856 0.034	0,976 0.038	0,798 0.031	1,005 0.040	0,831 0.033
48	2K	1,487 0.059	1,472 0.058	1,385 0.055	1,505 0.059	1,327 0.052	1,534 0.060	1,360 0.054
44	1K	0,971 0.038	1,000 0.039	0,480 0.019	0,961 0.038	0,903 0.036	1,038 0.041	0,864 0.034
44	2K	1,548 0.061	1,577 0.062	1,057 0.042	1,538 0.061	1,480 0.058	1,615 0.064	1,441 0.057
40	1K	0,984 0.039	1,066 0.042	0,978 0.038	0,938 0.037	1,025 0.040	1,073 0.042	1,216 0.048
40	2K	1,619 0.064	1,700 0.067	1,613 0.063	1,891 0.074	1,661 0.065	1,708 0.067	1,851 0.073
36	1K	1,353 0.053	1,147 0.045	1,235 0.049	1,264 0.050	1,176 0.046	1,117 0.044	1,293 0.051
36	2K	2,059 0.081	1,853 0.073	1,941 0.076	1,970 0.078	1,882 0.074	1,823 0.072	1,999 0.079
32	1K	1,419 0.056	1,250 0.049	1,559 0.061	1,281 0.050	1,368 0.054	1,574 0.062	1,399 0.055	1,516 0.060
32	2K	2,214 0.087	2,044 0.080	2,353 0.093	2,074 0.082	2,162 0.085	2,368 0.093	2,192 0.086	2,310 0.091
28	1K	1,506 0.059		1,523 0.060	1,755 0.069	1,616 0.064	1,710 0.067	1,535 0.060	1,767 0.070
28	2K	2,413 0.095		2,430 0.096	2,663 0.105	2,523 0.099	2,617 0.103	2,442 0.096	2,674 0.105
26	1K	1,801 0.071		1,743 0.069	1,801 0.071	1,766 0.070	1,789 0.070	1,858 0.073	1,916 0.075
26	2K	2,778 0.109		2,720 0.107	2,778 0.109	2,743 0.108	2,766 0.109	2,836 0.112	2,893 0.114
24	1K	1,620 0.064		2,002 0.079	1,858 0.073	1,944 0.077	1,887 0.074	1,712 0.067	2,097 0.083	1,952 0.077		1,661 0.065
24	2K	2,678 0.105		3,060 0.120	2,915 0.115	3,002 0.118	2,944 0.116	2,771 0.109	3,154 0.124	3,010 0.118		2,719 0.107
22	1K	1,845 0.073		1,728 0.068	1,912 0.075	2,147 0.085	1,991 0.078	2,108 0.083	1,720 0.068	1,910 0.075		1,713 0.067
22	2K	3,000 0.118		2,883 0.113	3,067 0.121	3,303 0.130	3,147 0.124	3,263 0.128	2,875 0.113	3,065 0.121		2,868 0.113
20	1K	2,413 0.095		2,037 0.080	1,996 0.079	2,402 0.095	2,132 0.084	1,957 0.077	1,916 0.075	2,512 0.099		2,431 0.096
20	2K	3,683 0.145		3,307 0.130	3,267 0.129	3,672 0.145	3,402 0.134	3,227 0.127	3,187 0.125	3,782 0.149		3,701 0.146
19	1K				2,376 0.094	2,213 0.087	2,543 0.100	2,202 0.087	2,027 0.080	2,521 0.099		2,173 0.086
19	2K				3,713 0.146	3,550 0.140	3,880 0.153	3,537 0.139	3,364 0.132	3,858 0.152		3,510 0.138
18	1K				2,090 0.082	2,708 0.107	2,297 0.090	2,474 0.097	2,152 0.085	2,536 0.100		2,536 0.100	2,660 0.105
18	2K				3,502 0.138	4,119 0.162	3,708 0.146	3,886 0.153	3,563 0.140	3,947 0.155		3,952 0.156	4,071 0.160
16	1K				3,000 0.118	2,295 0.090		2,324 0.091	2,443 0.096	2,561 0.101		2,797 0.110	3,033 0.119
16	2K				4,589 0.181	3,883 0.153		3,913 0.154	4,031 0.159	4,149 0.163		4,385 0.173	4,621 0.182
14	1K				3,267 0.129			3,046 0.120	2,826 0.111	3,511 0.138		3,069 0.121	2,628 0.103
14	2K				5,081 0.200			4,860 0.191	4,640 0.183	5,325 0.210		4,883 0.192	4,441 0.175
13	1K							3,486 0.137	3,056 0.120	3,602 0.142		3,717 0.146	2,855 0.112
13	2K							5,441 0.214	5,010 0.197	5,556 0.219		5,671 0.223	4,809 0.189
12	1K							4,002 0.158	3,327 0.131	3,710 0.146		3,417 0.135	3,125 0.123
12	2K							6,119 0.241	5,443 0.214	5,826 0.229		5,534 0.218	5,241 0.206
11	1K							3,459 0.136	3,649 0.144	3,840 0.151		4,223 0.166	3,450 0.136
11	2K							5,767 0.227	5,957 0.235	6,149 0.242		6,531 0.257	5,758 0.227
10	1K							4,074 0.160	4,033 0.159	3,994 0.157	3,911 0.154	3,914 0.154	3,834 0.151
10	2K							6,614 0.260	6,562 0.258	6,534 0.257	6,493 0.256	6,453 0.254	6,374 0.251
9	1K							4,826 0.190	4,491 0.177	4,183 0.165	5,271 0.208	4,949 0.195	4,305 0.169
9	2K							7,648 0.301	7,327 0.288	6,991 0.275	8,093 0.319	7,771 0.306	7,127 0.281
8	1K							4,179 0.165	5,092 0.200	6,041 0.238	5,330 0.210	4,654 0.183	4,892 0.193
8	2K							7,354 0.290	8,267 0.325	9,161 0.361	8,505 0.335	7,829 0.308	8,067 0.318
7	1K								5,847 0.230	6,523 0.257	5,427 0.214	6,070 0.239	5,645 0.222
7	2K								9,476 0.373	10,152 0.400	9,056 0.357	9,698 0.382	9,274 0.365
6	1K								6,856 0.270	7,240 0.2851	7,623 0.300	8,006 0.315	6,657 0.262
6	2K								11,089 0.437	11,473 0.452	11,856 0.467	12,239 0.482	10,890 0.429
5	1K										13,267 0.522	8,100 0.319	8,147 0.3211
5	2K										18,347 0.722	13,180 0.519	13,133 0.517
4,5	1K										9,975 0.393		9,006 0.355
4,5	2K										15,619 0.615		14,615 0.575
4	1K										9,033 0.356		10,183 0.401
4	2K										15,383 0.606		16,533 0.651
3,5	1K												11,696 0.460
3,5	2K												18,953 0.746
3	1K												13,711 0.540
3	2K												22,178 0.873
