Aluminium frezen

Ditmaal presenteren wij het bijzonder brede assortiment freesgereedschappen dat Hagro Precisie te bieden heeft voor de bewerking van aluminium. Onderstaande selectie is met zorg samengesteld door twee van onze vakmensen, puttend uit jarenlange praktijkervaring met de verschillende gereedschappen. Naast deze greep uit ons assortiment, bieden wij uiteraard ook een compleet assortiment gereedschappen voor de bewerking van andere materialen.

AIRLINE schachtfrezen

AIRline

Deze vlijmscherpe frezen zijn dé oplossing voor aluminium bewerking! Dankzij het speciale ontwerp snijdt de AIRline frees extreem licht en heeft deze een zeer hoge rondloopnauwkeurigheid. Daarbij zorgt de grote spaanruimte voor een probleemloze afvoer van (korte) spanen. Mede hierdoor kunt u frezen met 50% meer voeding en daarmee een behoorlijke tijdswinst behalen. Bovendien kunt u met AIRline frezen schuin induiken en zelfs boren.

  • Minimale snijkrachten door positieve spaan- en vrijloophoek
  • Sneller frezen door 50% hogere voeding
  • Speciaal profiel SHR ontwikkeld t.b.v. voorfrezen
  • Speciale kopsnijkanten om te boren (met hoge voeding)
  • Geen verloop bij schuin induiken
  • Probleemloze spaanafvoer door korte spanen en grote spaanruimte
  • Geschikt voor HSC bewerkingen
  • Zeer hoge rondloop nauwkeurigheid door symmetrische opbouw

1434, VHM met volradius

Airline 1434

Cilindrisch Ø4-20, Z=2, LW630, 30°

1436, VHM met hoekradius

Airline 1436

Cilindrisch Ø4-25, Z=2/3, 20°, LW630

1571, VHM

Airline 1571

Cilindrisch Ø4-25, Z=2/3, 20°/30°, LW630

1586, VHM ruwfrezen

Airline 1586

Cilindrisch Ø6-25, Z=2/3, 20°/30°, LW630

1435, VHM met volradius

Airline 1435

Weldon Ø4-20, Z=2, 30°, LW630

1437, VHM met hoekradius

Airline 1437

Weldon Ø4-25, Z=2/3, 20°, LW630

1572, VHM

Airline 1572

Weldon Ø4-25, Z=2/3, 20°/30°, LW630

1587, VHM ruwfrezen

Airline 1587

Weldon Ø6-25, Z=2/3, 20°/30°, LW630

F524, PM

Airline F524

Weldon Ø4-32, Z=2/3, 20°, HSS E-PM

F525, PM ruwfrezen

Airline F525

Weldon Ø4-32, Z=2/3, 20°, HSS E-PM

Documentatie

Documentatie
SCT

SCT Basic Line

Elk SCT gereedschap is ontworpen voor maximale prestaties, uitsluitend gemaakt van hoogstaand materiaal en grondig getest om een hoge prijs/kwaliteit verhouding te waarborgen. Basic Line is een prijstechnisch interessant programma van ongecoate frezen (waaronder ook ruwfrezen) met Z=1, Z=2, Z=3 en Z=4 snijkanten.

30° kort ongecoat Z=1

BLC1S12030S

BLC1Sxx030S

45° lang ongecoat Z=2

BLC2L12045S

BLC2Lxx045S

45° lang ongecoat Z=3

BLC3L12045A

BLC3Lxx45A

38° extra lang ongecoat Z=4

BLC4L12038S

BLC4Lxx38S

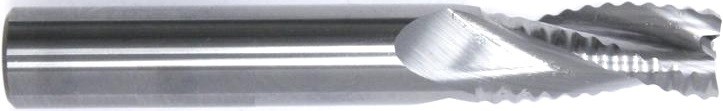

25° lang ongecoat Z=3

BLC3L12025R

BLC3Lxx25R

SCT Premium Line

Het Premium Line programma van SCT omvat de frezen voor hogere prestatie, waaronder gecoate frezen. Leverbaar met ongelijke spiraalhoeken (rustigere loop), bolfrezen en frezen met korte snijlengte of lange uitsteeklengte.

44-45-46° lang CrN Z=3

PLAC3L12045V

PLAC3Lxxx45V

44-45-46° verjongd CrN Z=3

PLAC3X12045V

PLAC3X12045V

35-36-36° lang CrN Z=3

PLAC3L12035R

PLAC3Lxxx35R

Meersnijder 25° lang CrN

PLAC3L12025RF

PLAC3Lxxx25RF

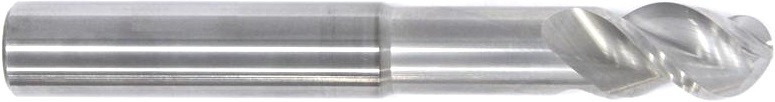

Radiusfrees 44-45-46° lang CrN

PLAC3X12045B

PLAC3X12045B
Belin

Belin

LMT Belin levert uiterst scherpe (eventueel gepolijste) VHM schachtfrezen en frezen met gesoldeerde HM inserts voor kunststof- en composiet bewerking. Het pakket omvat o.a. eensnijders met linkse als rechtse spiraal, meersnijders ook in de kleinere maten vanaf Ø1 mm, graveerfrezen, korte stabiele frezen en gecoate frezen voor droogbewerking.

22 000

VHM, Ø1,5-Ø10 mm, Z=1, Downcut Ook inch maten: 1/8", 3/16", 1/4"

33 000

VHM, Ø1,5-Ø10 mm, Z=1, Upcut Inch: 1/8", 3/16", 1/4", 3/8", 1/2"

GDA

VHM, Ø3-Ø10 mm, Z=1, Upcut Geometrie voor non-ferro panelen

XGDA

VHM, Ø3-Ø10 mm, Z=1, Upcut Coating tegen verkleving / koudlas

176 000

VHM, Ø2-Ø20 mm, Z=2, Upcut Gleuffrees met 45° fase op snijkanten

102 000

VHM, Ø2-Ø20 mm, Z=3, Upcut Inch maten: 1/8", 3/16", 1/4"

15 000

VHM, Ø1-Ø20 mm, Z=4, Upcut 4-snijder met 45° fase op snijkanten

PLIH

VHM, Ø6-Ø12 mm, Z=1, Upcut Afkantfrees / voor 90° vouwwerk

EDAC

VHM, Ø4 mm / 3/16", Z=1, Upcut Vormfrees 45° op snijlengte

EDAR

VHM, Ø4 mm / 3/16", Z=1, Upcut Vormfrees helicoïdaal met R=1,0

FI

VHM, Ø0,5-Ø2 mm, 2/3 mm schacht Graveerfrees voor 4 soorten groeven

GR

VHM, Ø0,1-Ø0,5 mm, L1=30/60 mm Graveerfrees voor schuine groeven

DEPCD

PKD, Ø16 mm, Z=4 Vlakfrees

DEPCDR

PKD, Ø10/20 mm, Z=2/4, R=0,5-2,0 Vlakfrees met radius

Onsrud

LMT Onsrud

LMT Onsrud is met name gespecialiseerd in frezen voor de lucht- en ruimtevaart en het verspanen van exotische metalen en lastig composietmateriaal. Onsrud biedt een grote variatie aan frezen, zowel in inch als metrische maten en leverbaar met of zonder interne koeling. Onovertroffen is het aantal afmetingen (qua snijlengte, uitsteeklengte, enzovoorts) dat standaard in hun pakket zit.

Prestatiefrezen voor aluminium: AR & AF series

Kortere bewerkingstijden is wat u bereikt met de AR en AF prestatiefrezen van LMT Onsrud, speciaal ontworpen voor het verspanen van aluminium. Door een optimale balans tussen spaanafvoer en snijsnelheid verspaant u trillingsvrij met lange standtijden, ook bij hoge toerentallen en zware snedes. De hoge verspanende volumes die daarmee worden bereikt, garanderen een maximale productiviteit bij de bewerking van aluminium.

Eigenschappen & voordelen:

• 2-snijders en 3-snijders voor zowel voorbewerken (AR) als nabewerken (AF) • 2-snijders met een open spiraal geometrie, geoptimaliseerd voor gleuffrezen • Gepolijste spaanvlakken voor betere spaanafvoer en laag vereist vermogen • 3-snijders met brede inzetwaarden voor trillingsvrij bewerken bij hoge toeren en zware snedes • Efficiënter ruwfrezen door een verspanend volume tot wel 160 cm³ per minuut per PK • De breedste selectie van hoekradii, snijlengtes en vrijlooplengtes in een standaard programma • Ongecoat met gepolijste spaanvlakken of met coatings speciaal voor aluminium verkrijgbaar

Ook beschikbaar met interne koeling !

Indien uw bewerkingscentrum de mogelijkheid tot interne koeling door de spindel heeft, kunt u dezelfde 2-snijders en 3-snijders afnemen met interne koeling direct op de snijkant. Het koelmiddel dient dan ter smering en de afvoer van spanen en hitte. Dit resulteert in hogere standtijden en meer productiviteit. Koeling op de snijkant draagt ook bij aan een superieure oppervlaktekwaliteit maar voorkomt ook de verkleving van spanen en koudlas. Het unieke ontwerp van LMT Onsrud maximaliseert tevens het effect van "minimaal mengsmering" ofwel MMS, door de garantie dat het koelmiddel de snijkanten ook echt bereikt.

AR-2 serie

AMC800025

ARC-2 serie met interne koeling

AMC800065

AR-3 serie

AMC800125

ARC-3 serie met interne koeling

AMC800165

AF-2 serie

AMC700302 AMC700952 AMC701602 AMC702252

AFN-2 serie met vrijligging

AMC706302 AMC706952 AMC707602 AMC707952

Met interne koeling: AFCN-2 serie

AF-3 serie

AMC703302 AMC703952 AMC704602 AMC705252

AFN-3 serie met vrijligging

AMC709302 AMC709952 AMC710602 AMC710952

Met interne koeling: AFCN-3 serie

Frezen voor speciale toepassingen

LMT Onsrud is een marktleider in frezen met kleine diameter voor het bewerken met hoge toeren van aluminium extrusie en (meerlagig) plaatmateriaal. Het unieke ontwerp van de spaanvlakken verhoogt de vrijloop, hetgeen resulteert in maximale spaanafvoer en productiviteit bij hoge toeren en voedingssnelheden.

40-000 Upcut

40-005

40-000 Downcut

40-012

49-000 Downcut

49-007

62-600 Downcut

62-631

63-400 Upcut

63-430

63-600 Upcut

63-631

63-900 Upcut

63-944
GRT kogel-kopieer ruwfreessysteem

Kieninger GRT freessysteem

Het GRT freessysteem van LMT Kieninger maakt gebruik van 2 types wisselplaten op ieder body: één type wordt kopsnijdend gebruikt en het andere type wordt mantelsnijdend gebruikt. Hierdoor kan de bewerkingstijd met name bij grote matrijzen aanzienlijk beperkt worden, zeker als men de lange variant met WPR AS wisselplaten inzet. Ook geschikt voor aluminium.

GRT kogel-kopieer ruwfrees lang

GRT lang
d1 L2 L1 L3 d2 d3 Z Art. Wisselplaten kop (1x) en mantel
25 100 190 80 23 Ø25 2 6121224 WPR AS 25 5x WPS-A
25 140 230 120 23 Ø25 2 6121223 9x WPS-A
32 100 210 80 29 Ø32 2 6121227 WPR AS 32 10x WPS-A
32 140 250 120 29 Ø32 2 6121226 16x WPS-A
25 100 190 80 23 MK3 2 6121214 WPR AS 25 5x WPS-A
25 140 230 120 23 MK3 2 6121213 9x WPS-A
32 100 210 80 29 MK4 2 6121217 WPR AS 32 10x WPS-A
32 140 250 120 29 MK4 2 6121216 16x WPS-A

GRT kogel-kopieer ruwfrees kort

GRT lang
d1 L2 L1 L3 L4 d2 d3 Z Art. Wisselplaten kop (1x) en mantel
25 70 190 46 70 23 Ø25 2 6121222 WPR/WRT 25 2x WPT-A
32 80 210 49 80 29 Ø32 2 6121225 WPR/WRT 32 4x WPT-A
25 70 170 46 70 23 MK3 2 6121212 WPR/WRT 25 2x WPT-A
32 70 190 49 70 29 MK4 2 6121215 WPR/WRT 32 4x WPT-A

LET OP: Reguliere schachtversies afgebeeld. Op de schematische tekening wijkt morseconus alleen af op het schachtgedeelte.

WPR AS (kopsnijdend)

WPS A (mantelsnijdend)

WRT (kopsnijdend)

WPT A (mantelsnijdend)

LMT-code l d s d1 r LWNS10M LWNS30M
WPR 25 AS - 25 4 6 12,5 - 9120404
WPR 32 AS - 32 5 8 16 - 9120405
WPS A 6 12 4 - - 6122405 -
LMT-code l d s d1 r LWNS10M
WRT 25 - 25 4 6 - 6122401
WRT 32 - 32 5 8 - 6122400
WPT A 6 12 4 - - 6122418
GWR kogel-kopieer freessysteem

Kieninger GWR freessysteem

Kieninger levert (schacht)freesbodies en wisselplaten t.b.v. de vormen- en matrijzenbouw. Het GWR freessysteem maakt gebruik van ronde wisselplaten, met diverse varianten qua geometrie en snijstof, ook voor aluminium.

GWR (EBG R) met stalen schacht

GWR AR

GWR (EBG R) met HM schacht

GWR AN

GWR (EBG R) met verlengde schacht 5x

GWR 5x

WPR N

Ronde wisselplaten: 08, 10, 12, 16, 20, 25, 30 of 32.

Geometrie voor het (semi-) finishen tot 60 HRC. Met LWNS10M snijstof geschikt voor aluminium.

WPR CF

Ronde wisselplaten: 08, 10, 12, 16, 20, 25, 30 of 32.

Geometrie met spaanbreker voor het semifinishen en voorfrezen van (langspanende) materialen. Met LWNS10M snijstof geschikt voor Aluminium.

WPR DN

Ronde wisselplaten: 06/08/10/12/16/20/25/30/32.

Universele geometrie t.b.v. voorfrezen, semi-finishen én nafrezen van non-ferro materialen, kunststoffen, grafiet en titanium. Met LCN10M, LWNS10M of LWNS33M (optioneel) snijstof voor aluminium.

GWV kopieer freessysteem

Kieninger GWV freessysteem

Het GWV freessysteem maakt gebruik van vierhoekige of vierkante wisselplaten, met diverse varianten qua geometrie en snijstof, ook voor aluminium. Freesbodies zijn met een reguliere schachtvorm, morseconus en zelfs als opschroeffrees leverbaar.

GWV (EBG V) met HM schacht

GWV AN-C

GWV (EBG V) met morseconus

GWV M

GWV (EBG V) met stalen schacht

GWV AN

Ook verkrijgbaar als opschroefbody:

WPB N

Vierhoekige wisselplaten:
  • -
  • 08 R=0,6 of 1,0
  • 10 R=0,8 of 1,0
  • 12 R=1,0 of 2,0
  • 16 R=1,0 of 1,3
  • 20 R=1,0 of 1,6 of 4,0
  • 25 R=1,0 of 2,0 of 5,0

Geometrie voor (semi-) finishen tot 60 HRC. Met LWNS10M snijstof geschikt voor aluminium.

WPB AF

Vierhoekige wisselplaten:
  • -
  • 08 R=0,5
  • 10 R=0,5 of 1,0
  • 12 R=0,5 of 1,0
  • 16 R=1,0
  • 20 R=1,0
  • -

Geometrie voor (semi-) finishen tot 62 HRC. Met LWNS10M snijstof geschikt voor aluminium.

WPB CF

Vierhoekige wisselplaten:
  • 06 R=0,5
  • 08 R=1,0
  • 10 R=1,0
  • 12 R=1,0 of 2,0
  • 16 R=1,0 of 3,0
  • 20 R=1,0 of 4,0
  • 25 R=1,0 of 5,0

Geometrie voor semi finishen en voorfrezen met spaanbreker. Met LWNS10M of LCN10M geschikt voor aluminium.

WPB HF

Vierhoekige wisselplaten:
  • 06
  • 08
  • 10
  • 12
  • 16
  • 20
  • -

Geometrie voor semi finishing en voorfrezen met hoge voeding. Met snijstof LWNS10M geschikt voor aluminium.

WPV N

Vierkante wisselplaten: 08, 10, 12, 16, 20, 25 en 32. Geometrie voor (semi-) finishen tot 60 HRC. Met LWNS10M snijstof voor aluminium.

WPV CF

Vierkante wisselplaten: 08, 10, 12, 16, 20, 25 en 32. Geometrie met spaanbreker voor het semifinishen en voorfrezen. Met LWNS10M snijstof voor aluminium.

FCT45 freessysteem 45°
LMT Fette

FCT45

Het FCT45 freessysteem bestaat uit een universeel 45° body dat in diverse maten verkrijgbaar is. In combinatie met SAHT wisselplaten is de FCT45 uitstekend geschikt voor aluminiumbewerking.

FCT45
FCT45
d1 d4 h d5 d2 z Art. Wisselplaten
42 12 40 32 16 4 1041007 SAHT 1005
52 12 40 40 22 5 1041008
66 12 50 50 27 6 1041009
80 12 60 60 27 7 1041010
52 16 40 40 22 4 1041011 SAHT 1306
66 16 50 50 27 5 1041012
80 16 50 60 27 6 1041013
100 16 50 65 32 7 1041014
125 16 63 90 40 8 1041015
160 16 63 95 40 9 4053555
Wisselplaten voor aluminium LMT-code l d s d1 b LW610
SAHT105AAER SAHT 1005 AA ER 10 10 5,56 4,4 0,8 9206753
SAHT 1306 AA EN 13,5 13,5 6,35 5,5 0,8 9206774
90° freessysteem FMZ / EMZ 90

FMZ / EMZ 90

Dit 90° freessysteem is leverbaar als opschroef-, opsteek- en schachtfrees. Te gebruiken met VPGT en VCGT wisselplaten, gecoat (LC610Q) of ongecoat (LW610), met ALM geometrie voor aluminium.

EMZ / FMZ bodies in 3 types:

emz90 thr emz90
fmz90

EMZ 90 THR IK

d1 r L2 L3 d5 d3 d2 Z Art. Wisselplaat
25 1,2 13,5 40 21 M12 12,5 2 1043247 VPGT 160412-ALM
32 3 15 50 29 M16 17 2 1043248 VCGT 220530-ALM
42 3 15 50 29 M16 17 3 1043249

EMZ 90 IK

d1 r L2 L1 L3 d2 Z Art. Wisselplaat
25 1,2 13,5 200 40 20 2 1043243 VPGT160412-ALM
32 3 15 220 50 25 2 1043244 VCGT 220530-ALM
42 3 15 220 50 25 3 1043245

FMZ 90 IK

fmz90
d1 r L2 h d2 z Art. Wisselplaat
42 3 15 55 16 3 1043253 VCGT 220530-ALM
52 3 15 55 22 3 1043254
66 3 15 60 27 4 1043255
80 3 15 60 27 4 1043256
100 3 15 65 32 5 1043257
125 3 15 65 40 6 1043258

Wisselplaten

v-alm
v-alm maten
Wisselplaten l d s d1 r LC610Q LW610
VCGT 220530 ALM 22,1 12,7 5,56 5,5 3 1069760 1069759
VPGT 160412 ALM 16,6 12,7 4,76 4,4 1,2 1069758 1069757

De snijstoffen LC610Q (gecoat) en LW610 (ongecoat) zijn goed geschikt voor gebruik op non-ferro ISO-N materialen, zoals aluminium, kunststof en grafiet.

Univex Premium 90° freessysteem

Univex Premium

De vlakfrezen van de Univex Premium 90° serie zijn uitermate geschikt om te voorfrezen met grote snededieptes en maximale snijsnelheid. De zeer positieve geometrie en ongelijke tandverdeling garanderen een rustige loop en zachte snedes, zelfs bij hoge voedingssnelheden. De freesbodies zijn uitgerust met interne koeling en worden door een speciale coating tegen onnodige slijtage beschermd. Verkrijgbaar als opschroef-, opsteek en schachtfrezen, waarbij diverse plaatafmetingen mogelijk zijn.

EMU90 glad / weldon

EMU90_5 EMU90

EMU90 opschroef, ERU90

EMU90_TH ERU90

FRU90

FRU90

FMU90

FMU90

EMU90 IK (DIN 1835B)

d1 L2 L1 L3 d2 Z Art. Wisselplaat
10 5,5 60 20 10 1 1045062 ADHX 06... ADKX 06...
12 5,5 70 25 12 2 1045063
16 5,5 76 28 16 3 1045064
20 5,5 86 36 20 4 1045066
25 5,5 86 36 20 6 1045068
16 8,5 76 28 16 2 1045071 ADHX 09... ADKX 09...
20 8,5 86 36 20 3 1045072
20 8,5 86 36 20 4 1045073
25 8,5 86 36 20 4 1045074
25 8,5 86 36 20 5 1045075
32 8,5 96 40 25 6 1045076
20 12 86 36 20 2 1045090 ADHX 12... ADKX 12...
25 12 86 36 20 3 1045092
32 12 96 40 25 4 1045093
32 12 96 40 25 5 1045094
40 12 110 50 32 6 1045095
25 16,5 96 96 40 2 1045050 ADHX 17... ADKX 17...
32 16,5 110 110 50 3 1045053
40 16,5 110 110 50 4 1045054

EMU90 IK (DIN 1835A)

d1 L2 L1 L3 d2 Z Art. Wisselplaat
25 16,5 200 40 25 2 1045043 ADHX 17... ADKX 17...
32 16,5 250 50 32 3 1045044
40 16,5 250 50 32 4 1045045

ERU90

d1 L2 L1 L3 d2 Z Inserts Art. Wisselplaat
20 25 86 36 20 2 6 7097646 ADHX 09... ADKX 09...
25 33 100 44 25 2 8 7097647
32 41 115 55 32 3 15 7097649
32 45 115 55 32 2 8 7097651 ADHX 12... ADKX 12...
40 55 140 70 40 3 15 7097653

EMU 90 IK opschroeffrees

d1 L2 L3 d5 d3 d2 Z Art. Wisselplaat
12 5,5 28 13 M8 8,5 2 7012580 ADHX 06... ADKX 06...
16 5,5 28 13 M8 8,5 3 7012582
20 5,5 30 18 M10 10,5 4 7012584
20 8,5 30 18 M10 10,5 3 7012585 ADHX 09... ADKX 09...
25 8,5 33 21 M12 12,5 4 7012586
32 8,5 43 29 M16 17 6 7012587
32 12 43 29 M16 17 4 7012588 ADHX 12... ADKX 12...
40 12 43 29 M16 17 6 7012589

FRU90

d1 L2 h d2 d5 Z Inserts Art. Wisselplaat
40 34 55 16 38 3 9 7097671 ADHX 12... ADKX 12...
50 45 65 22 48 4 16 7097672
63 45 70 27 58 5 20 7097673
63 48 70 27 58 4 12 7097674 ADHX 17... ADKX 17...
80 63 85 32 63 5 20 7097675

FMU90 IK

d1 L2 h d5 d2 Z Art. Wisselplaat
40 12 40 32 16 4 1045100 ADHX 12... ADKX 12...
40 12 40 32 16 6 1045101
50 12 40 40 22 5 1045102
50 12 40 40 22 7 1045103
63 12 40 50 22 6 1045104
63 12 40 50 22 9 1045106
40 16,5 36   16 4 1045035 ADHX 17... ADKX 17...
50 16,5 40   22 5 1045036
63 16,5 40   22 6 1045037
80 16,5 50   27 8 1045038
100 16,5 50   32 9 1045039

Wisselplaten

Wisselplaat l d s d1 r LC610T LW610
ADHX 060202 FR-ALC 6,35 4,76 2,38 2 0,2 1069025 7020844
ADHX 090308 FR-ALC 9,52 5,56 3,18 2,8 0,8 1069059 7019458
ADHX 090312 FR-ALC 9,52 5,56 3,18 2,8 1,2 1069064 7019459
ADHX 090316 FR-ALC 9,52 5,56 3,18 2,8 1,6 1069069 7019510
ADHX 120408 FR-ALC 12,7 7,4 4,76 3,4 0,8 1069074 7019511
ADHX 120412 FR-ALC 12,7 7,4 4,76 3,4 1,2 1069079 7019512
ADHX 120416 FR-ALC 12,7 7,4 4,76 3,4 1,6 1069084 7019513
ADHX 120420 FR-TR 12,7 7,4 4,76 3,4 2 1069089 7019514
ADHX 170508 FR-ALC 17,5 9,62 5,6 3,8 0,8 2414009 9206028
ADHX 170512 FR-ALC 17,5 9,62 5,6 3,8 1,2 7019835 7019836
ADHX 170516 FR-ALC 17,5 9,62 5,6 3,8 1,6 7019837 7019838
ADHX 170520 FR-ALC 17,5 9,62 5,6 3,8 2 7019839 7019840
ADHX 170530 FR-ALC 17,5 9,62 5,6 3,8 3 7019841 7019842
ADHX 170540 FR-ALC 17,5 9,62 5,6 3,8 4 7011958 7011957
Becker PKD gereedschap (diamant)

Becker

Hagro Precisie levert diverse PKD gereedschappen van Becker. Naast PKD freesplaten, levert Becker ook freesbodies voor PKD inserts, zoals schachtfrezen (MillCut serie), opsteek bodies of met geïntegreerde conus.

RDHX
TPKN-PDR
CPGW-PDR

PKD freesplaten zijn verkrijgbaar in de volgende plaatvormen en geometrieën: CPGW-PDR, RDHX, SDHW-AEN, SEHW-AFN, SEKN-AFN, SPGW-PDR, TPKN-PDR

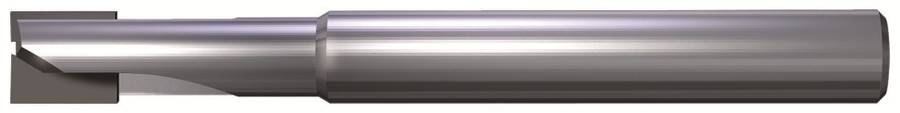

MillCut BMC-S

BMC-S

MillCut BMC-K

BMC-K

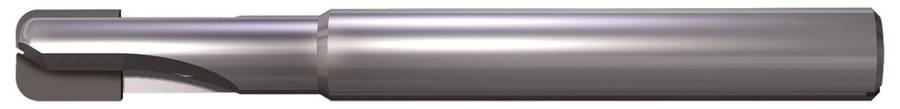

MillCut BMC-T

BMC-T

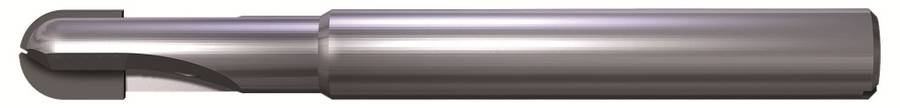

MillCut BMC-R

BMC-R

DiaMill-ECO

DiaMill-ECO-02
DiaMill-ECO-01

Het beproefde freessysteem DiaMill-ECO met stalen opname en interne koeling is door Becker licht gemodificeerd en biedt een onverslaanbare prijs/kwaliteit verhouding. De in hoogte verstelbare VHM freesinserts zijn met TFC-Solid-Diamant of Solid PDC-CU-S gecoat en verkrijgbaar in een ruime keuze hoekradii tot 1,6 mm. Zowel de BFEK mantelfrees uitvoering met grote snijlengte voor Ap van 4-6 mm als de BFLP kopfrees maken zonder problemen grote verspanende volumes mogelijk.

DiaMill-FEED

DiaMill-FEED-02
DiaMill-FEED-01

Het DiaMill-FEED systeem is een doorontwikkeling van de DiaMill-ECO. Hierbij wordt een massieve wigklemming gebruikt en het aantal tanden is met tenminste 50% verhoogt. Alle gereedschappen met geïntegreerde conus (o.a. HSK63A en SK40) worden bij maximaal toerental uiterst fijn gebalanceerd tot balanceerklasse G2,5. De freesbodies met enge tandverdeling en interne koeling maken zeer goede oppervlaktekwaliteiten mogelijk, waarbij extreem lange standtijden ook de norm zijn.

DiaMill-SPEED

Met DiaMill-SPEED freest u nóg sneller dankzij PKD (diamant) wisselplaten. Het body is van alu-legering 7075-T6 met interne koeling direct op de snijkanten. Geschikte wisselplaten: CPGW 09T304 PDR-1 t/m PDR-6.

DiaMill-SPEED

DiaMill-FLEX (special)

DiaMill-FLEX is een special op basis van de DiaMill-FEED, waarbij de L1 en L2 maten naar wens tot ca. 220 mm aangepast kunnen worden. Bij gelijke tandverdeling kan ook de diameter naar wens aangepast worden.

DiaMill-FLEX
