Minicut 607: een nog kleiner formaat, voor boringen vanaf Ø7 mm
Deze nieuwe uitbreiding aan het Dümmel Minicut programma voor miniatuurdraaibewerkingen maakt het mogelijk om nog kleinere boringen te bewerken. Zo kunt u voortaan boringen vanaf Ø7 mm bewerken met een wisselkop van het Minicut systeem. Middels een speciale pasvorm op de achterzijde van de wisselkop wordt deze bevestigd op een opname, die voor de uitsteeklengte zorgt. Dit maakt de insert voordeliger, ondanks een hoge nauwkeurigheid!
Eigenschappen van Minicut 607
Het formaat 607 van Minicut maakt dit een geweldig alternatief (aanvulling) voor Ultramini inserts, geschikt voor boringen vanaf Ø7 mm. Ideaal voor uitdraaien.
- Minicut inserts hebben een hoge standtijd, dankzij hun scherpe snijkanten
- Inserts worden standaard voorzien van een coating (AL41F) aan u geleverd
- Voordelige Minicut opnames van staal; ook hardmetaal opnames leverbaar
- Zeer hoge repeteernauwkeurigheid, ook na het verwisselen van de insert
- Dümmel biedt een reparatieservice voor hardmetalen Minicut opnames
- Compleet assortiment uit voorraad leverbaar door de fabrikant (Dümmel)
Minicut inserts S07 en S007
In het formaat 607 wordt meteen bij introductie een tiental verschillende inserts S07 en S007 aangeboden, die zo een breed spectrum aan bewerkingen afdekken:
- Uitdraaien en kopieren van boringen ≥7 mm
- Uitdraaien, kopieren en vrijsteken DIN 509 van boringen ≥7 mm
- Steekdraaien van boringen ≥7 mm
- Steekdraaien en NC fijndraaien van boringen ≥7,8 mm
- Uitdraaien en aanschuinen van boringen ≥7 mm
- Inwendig draadsnijden met metrisch deelprofiel (60°) in boringen ≥7 mm
Hardmetaal adapter opnames (Ø6)
- 607.A06.20HM met 20 mm uitsteeklengte
- 607.A06.30HM met 30 mm uitsteeklengte
- 607.A06.40HM met 40 mm uitsteeklengte
- 607.A06.50HM met 50 mm uitsteeklengte
- 607.A06.60HM met 60 mm uitsteeklengte
Minicut in een Ultramini opname?!
Middels de hardmetalen adapter opnames 607.A06 zijn de Minicut S07 en S007 inserts ook op te nemen in een Ultramini opname met Ø6 mm boring. Hierdoor kunt u de Ultramini opnames 660 en 676 (die u wellicht al in huis heeft) nu ook gebruiken voor Minicut inserts, die in principe voordeliger in de aanschaf zijn.
Minicut vereist bij slijtage namelijk alleen het vervangen van een kleine wisselkop, terwijl een Ultramini insert over de uitsteeklengte als één volhardmetaal geheel vervangen dient te worden. Dat vereist meer grondstof (HM) en kost dus meer.
Interne koeling?
In tegenstelling tot de standaard Minicut 607 opnames (onderaan) hebben de adapters naar Ultramini geen inwendig koelkanaal. Om hier toch interne koeling bij te kunnen gebruiken, adviseren wij een Ultramini 676.PT opname. Deze is voorzien van twee koelkanalen die langs de opgenomen schacht uitkomen.
Het unieke van Minicut 607 is de onderlinge compatibiliteit met het Ultramini systeem, waar bepaalde bewerkingen nu ook met een (ca. 50%) voordeligere Minicut insert zijn uit te voeren!
Minicut 607 opnames
Naast de eerder genoemde adapter opnames zijn er voor S07 en S007 inserts ook reguliere Minicut opnames beschikbaar. Want buiten de onderlinge compatibiliteit met Ultramini is het nieuwe 607 formaat natuurlijk ook gewoon een volwaardige Minicut programma, met stalen en hardmetalen opnames in diverse uitsteeklengtes:

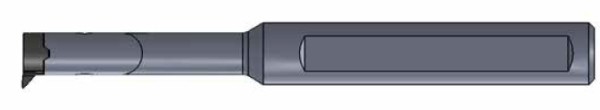

Hardmetaal opnames (Ø12)
- 607.0012.1HM met 21 mm uitsteek- en 80 mm totale lengte
- 607.0012.2HM met 30 mm uitsteek- en 90 mm totale lengte
- 607.0012.3HM met 42 mm uitsteek- en 100 mm totale lengte

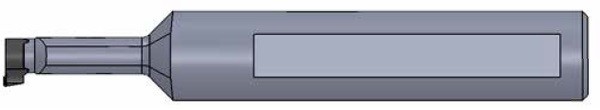

Staal opnames (Ø16)
- 607.0016.1ST met 12 mm uitsteek- en 80 mm totale lengte
- 607.0016.1E.ST met 21 mm uitsteek- en 85 mm totale lengte
Deze standaard Minicut opnames zijn voorzien van inwendig koelkanaal.
