HNC ecoSpeed HSS ruimers

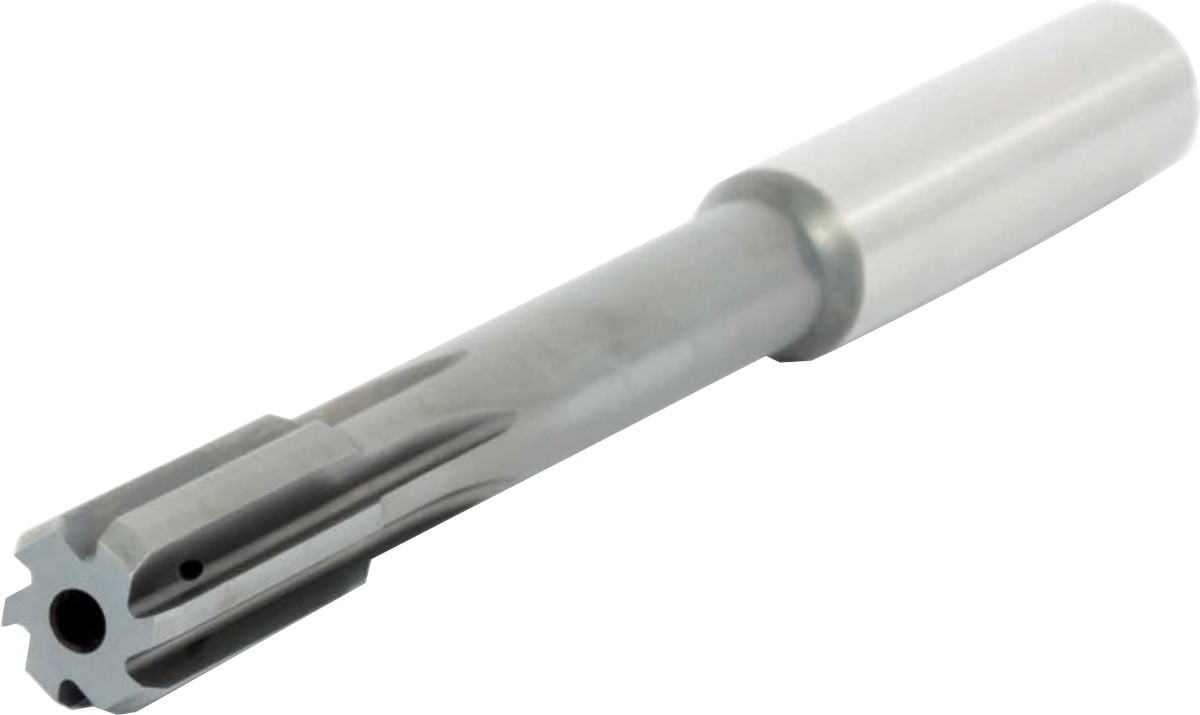

HNC ecoSpeed HSS ruimers van Beck

Beck introduceert HSS ruimers met HNC geometrie. Samen met interne koeling direct op de snijkanten en een hoogpresterende coating, zorgt de HNC geometrie voor een unieke prijs/kwaliteit verhouding. HNC ecoSpeed HSS is leverbaar van Ø6 t/m Ø40 mm.

HSS ruimers met extreme prestaties. Een nieuw tijdperk is begonnen!

		Snijsnelheid 4x zo hoog dankzij interne koeling
	HSS ruimer
DIN 212
Standtijd
VHM ruimer
DIN 8093
HSS ruimer
HNC ecoSpeed

		Voeding 4x zo hoog dankzij HNC geometrie
	HSS ruimer
DIN 212
Voeding
VHM ruimer
DIN 8093
HSS ruimer
HNC ecoSpeed

		Dubbele standtijd t.o.v. standaard HSS/VHM ruimers

HNC ecoSpeed HSS na 500 gaten
HSS ruimer DIN 212 na 250 gaten
VHM ruimer DIN 8093 na 250 gaten

Sterk, robuust, onverstoorbaar en gunstig in de kosten: dat is HNC! Een HSS ruimer met HNC geometrie zet bijzondere prestaties neer. Zo bespaart u tijd en geld bij iedere boring!

Snijgegevens

ISO	Materiaal	Trekvastheid	Inzetwaarden per Ø (mm)
			Ø 6-8 mm			Ø 8-10 mm			Ø 10-14 mm			Ø 14-20 mm			Ø 20-25 mm			Ø 25-30 mm			Ø 30-40 mm
			V_c	F	a	V_c	F	a	V_c	F	a	V_c	F	a	V_c	F	a	V_c	F	a	V_c	F	a
P1	Staal, ongelegeerd	< 700 N/mm²	45	0,12	0,1	45	0,15	0,1	45	0,18	0,15	45	0,25	0,2	45	0,3	0,3	45	0,4	0,3	45	0,45	0,3
P1	Staal, ongelegeerd	< 1200 N/mm²	35	0,12	0,1	35	0,15	0,1	35	0,18	0,15	35	0,25	0,2	35	0,3	0,3	35	0,4	0,3	35	0,45	0,3
P2	Staal, gelegeerd	< 900 N/mm²	45	0,12	0,1	45	0,15	0,1	45	0,18	0,15	45	0,25	0,2	45	0,3	0,3	45	0,4	0,3	45	0,45	0,3
P2	Staal, gelegeerd	< 1400 N/mm²	35	0,12	0,1	35	0,15	0,1	35	0,18	0,15	35	0,25	0,2	35	0,3	0,3	35	0,4	0,3	35	0,45	0,3
P3	Gereedschapsstaal	< 900 N/mm²	30	0,12	0,1	30	0,15	0,1	30	0,18	0,15	30	0,25	0,2	30	0,3	0,3	30	0,4	0,3	30	0,45	0,3
P3	Gereedschapsstaal	< 1500 N/mm²	20	0,12	0,1	20	0,15	0,1	20	0,18	0,15	20	0,25	0,2	20	0,3	0,3	20	0,4	0,3	20	0,45	0,3
P4	Roestvast (giet)staal, ferritisch en martensitisch		15	0,12	0,1	15	0,15	0,1	15	0,18	0,15	15	0,25	0,2	15	0,3	0,3	15	0,4	0,3	15	0,45	0,3
P5	Roestvast (giet)staal, ferritisch en martensitisch		15	0,12	0,1	15	0,15	0,1	15	0,18	0,15	15	0,25	0,2	15	0,3	0,3	15	0,4	0,3	15	0,45	0,3
K1	Gietijzer, lammellair	< 300 N/mm²	40	0,15	0,15	40	0,2	0,15	40	0,25	0,2	40	0,3	0,2	40	0,4	0,3	40	0,5	0,3	40	0,6	0,3
K2	Gietijzer, nodulair	< 500 N/mm²	35	0,15	0,15	35	0,2	0,15	35	0,25	0,2	35	0,3	0,2	35	0,4	0,3	35	0,5	0,3	35	0,6	0,3
		500-800 N/mm²	30	0,15	0,15	30	0,2	0,15	30	0,25	0,2	30	0,3	0,2	30	0,4	0,3	30	0,5	0,3	30	0,6	0,3
		> 800 N/mm²	20	0,15	0,15	20	0,2	0,15	20	0,25	0,2	20	0,3	0,2	20	0,4	0,3	20	0,5	0,3	20	0,6	0,3
K3	Temperijzer	< 500 N/mm²	20	0,15	0,15	20	0,2	0,15	20	0,25	0,2	20	0,3	0,2	20	0,4	0,3	20	0,5	0,3	20	0,6	0,3
K3	Temperijzer	> 500 N/mm²	15	0,15	0,15	15	0,2	0,15	15	0,25	0,2	15	0,3	0,2	15	0,4	0,3	15	0,5	0,3	15	0,6	0,3

V_c = Snijsnelheid (mm/min), F = Voeding (m/min), a = Toegift (mm)

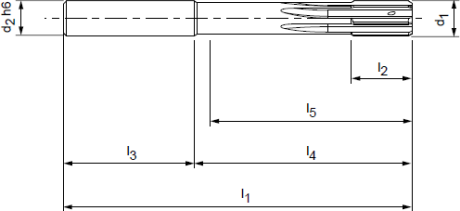

HNC ecoSpeed 033260 voor doorlopende gaten


d1	Tol.	d2h6	l1	l2	l3	l4	l5	Z	Artikel nr.
6	H7	8	100	16	36	64	58	6	30730611
7	H7	8	100	16	36	64	58	6	30730616
8	H7	8	100	16	36	64	59	6	30730621
9	H7	10	100	20	40	60	54	6	30730626
10	H7	10	120	20	40	80	75	6	30730631
11	H7	12	120	20	45	75	69	6	30730636
12	H7	12	120	20	45	75	70	6	30730641
13	H7	14	130	22	45	85	79	6	30730645
14	H7	14	130	22	45	85	80	6	30730646
15	H7	16	130	22	48	82	76	6	30730647
16	H7	16	150	25	48	102	97	6	30730648
17	H7	18	150	25	48	102	96	8	30730649
18	H7	18	150	25	48	102	97	8	30730650
19	H7	20	150	25	50	100	94	8	30730651
20	H7	20	150	25	50	100	95	8	30730652
21	H7	20	160	25	50	110	105	8	30730653
22	H7	20	160	25	50	110	105	8	30730654
23	H7	20	180	25	50	130	125	8	30730655
24	H7	20	180	25	50	130	125	8	30730656
25	H7	20	180	25	50	130	125	8	30730657
26	H7	20	180	25	50	130	125	8	30730658
27	H7	20	180	25	50	130	125	8	30730659
28	H7	25	180	25	56	124	119	8	30730660
29	H7	25	180	25	56	124	119	8	30730661
30	H7	25	200	25	56	144	139	8	30730662
31	H7	25	200	25	56	144	139	8	30730663
32	H7	25	200	25	56	144	139	8	30730664
33	H7	25	200	25	56	144	139	8	30730665
34	H7	25	200	25	56	144	139	8	30730666
35	H7	25	200	25	56	144	139	8	30730667
36	H7	25	200	25	56	144	139	8	30730668
37	H7	25	200	25	56	144	139	8	30730669
38	H7	25	200	25	56	144	139	8	30730670
39	H7	25	200	25	56	144	139	8	30730671
40	H7	25	200	25	56	144	139	8	30730672

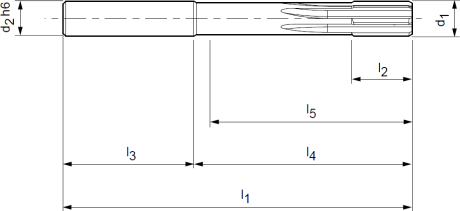

HNC ecoSpeed 033261 voor blinde gaten


d1	Tol.	d2h6	l1	l2	l3	l4	l5	Z	Artikel nr.
6	H7	8	100	16	36	64	39	6	30730726
7	H7	8	100	16	36	64	42	6	30730731
8	H7	8	100	16	36	64	46	6	30730736
9	H7	10	100	20	40	60	40	6	30730741
10	H7	10	120	20	40	80	60	6	30730746
11	H7	12	120	20	45	75	52	6	30730751
12	H7	12	120	20	45	75	54	6	30730756
13	H7	14	130	22	45	85	59	6	30730760
14	H7	14	130	22	45	85	63	6	30730761
15	H7	16	130	22	48	82	58	6	30730762
16	H7	16	150	25	48	102	78	6	30730763
17	H7	18	150	25	48	102	78	6	30730764
18	H7	18	150	25	48	102	80	6	30730765
19	H7	20	150	25	50	100	80	6	30730766
20	H7	20	150	25	50	100	82	6	30730767
21	H7	20	160	25	50	110	93	8	30730768
22	H7	20	160	25	50	110	95	8	30730769
23	H7	20	180	25	50	130	115	8	30730770
24	H7	20	180	25	50	130	115	8	30730771
25	H7	20	180	25	50	130	125	8	30730772
26	H7	20	180	25	50	130	125	8	30730773
27	H7	20	180	25	50	130	125	8	30730774
28	H7	25	180	25	56	124	119	8	30730775
29	H7	25	180	25	56	124	119	8	30730776
30	H7	25	200	25	56	144	139	8	30730777
31	H7	25	200	25	56	144	139	8	30730778
32	H7	25	200	25	56	144	139	8	30730779
33	H7	25	200	25	56	144	139	8	30730780
34	H7	25	200	25	56	144	139	8	30730781
35	H7	25	200	25	56	144	139	8	30730782
36	H7	25	200	25	56	144	139	8	30730783
37	H7	25	200	25	56	144	139	8	30730784
38	H7	25	200	25	56	144	139	8	30730785
39	H7	25	200	25	56	144	139	8	30730786
40	H7	25	200	25	56	144	139	8	30730787

Aanvullende diameters op aanvraag:

6,000-6,700	11,201-11,700	20,201-21,200	30,201-31,200
6,701-7,200	11,701-12,200	21,201-22,200	31,201-32,200
7,201-7,700	12,201-13,200	22,201-23,200	32,201-33,200
7,701-8,200	13,201-14,200	23,201-24,200	33,201-34,200
8,201-8,700	14,201-15,200	24,201-25,200	34,201-35,200
8,701-9,200	15,201-16,200	25,201-26,200	35,201-36,200
9,201-9,700	16,201-17,200	26,201-27,200	36,201-37,200
9,701-10,200	17,201-18,200	27,201-28,200	37,201-38,200
10,201-10,700	18,201-19,200	28,201-29,200	38,201-39,200
10,701-11,200	19,201-20,200	29,201-30,200	39,201-40,200
