MultiEdge Double8

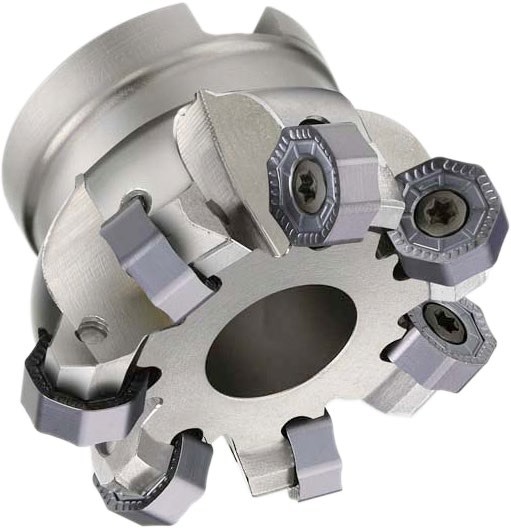

Kortere bewerkingstijden vereisen van het ingezette gereedschap een hoge mate aan precisie en proceszekerheid. Traditionele gereedschappen kunnen dit niet altijd opbrengen. Deze trend is al langer zichtbaar en juist daarvoor is de MultiEdge Double8 ontwikkeld. Deze vlakfrees is uitermate geschikt voor de kostentechnisch verantwoorde bewerking van stalen en gietijzers.

MultiEdge Double8 kan een belangrijke bijdrage leveren aan de stijging van uw productiviteit. Vanwege de geringe axiaalkrachten is zelfs bij het voorfrezen een zo groot mogelijke vlakheid en een zeer lage ruwheid (Rz=15 µm) van het te bewerken oppervlak gewaarborgd. Deze bijzonder goede eigenschappen worden ook bij het nabewerken benut: naast de speciale geometrie voor de staal- en gietijzerbewerking kan bij het nafrezen ook een wipergeometrie ingezet worden. Met de viervoudig verwendbare wiper-wisselplaten kunnen bij onveranderd hoge voedingswaarden duidelijk betere oppervlaktekwaliteiten worden behaald.

Voor de gebruiker is een breed assortiment monoblock bodies met een diameterbereik van 32 t/m 315 mm en twee verschillende tandverdelingen beschikbaar, voor wisselplaten in de groottes 05, 06 en 08 mm, afhankelijk van gekozen freesbody.

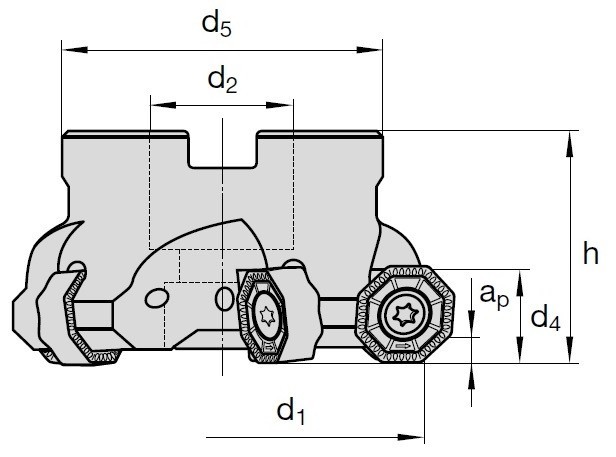

		Freesbodies voor ON..08 inserts


				d1
				d4
				h
				d5
				d2
				z
				ap
				art. nr.


				63
				20
				50
				50
				27
				5
				5
				7112376


				63
				20
				50
				50
				27
				6
				5
				7112377


				80
				20
				50
				60
				27
				6
				5
				7112378


				80
				20
				50
				60
				27
				8
				5
				7112379


				100
				20
				50
				75
				32
				7
				5
				7112380


				100
				20
				50
				75
				32
				10
				5
				7112381


				125
				20
				63
				90
				40
				8
				5
				7112382


				125
				20
				63
				90
				40
				12
				5
				7112383


				160
				20
				63
				130
				40
				10
				5
				7112384


				160
				20
				63
				130
				40
				15
				5
				7112385


				200
				20
				63
				170
				60
				12
				5
				7112386


				250
				20
				63
				200
				60
				16
				5
				7112387


				315
				20
				80
				–
				60
				20
				5
				7112388




		Freesbodies voor ON..06 inserts


				d1
				d4
				h
				d5
				d2
				z
				ap
				art. nr.


				50
				16
				40
				40
				22
				4
				4
				1027420


				50
				16
				40
				40
				22
				6
				4
				1027421


				63
				16
				40
				50
				22
				5
				4
				1027422


				63
				16
				40
				50
				22
				8
				4
				1027423


				80
				16
				50
				60
				27
				7
				4
				1027424


				80
				16
				50
				60
				27
				10
				4
				1027425


				100
				16
				50
				75
				32
				9
				4
				1027426


				100
				16
				50
				75
				32
				12
				4
				1027427


				125
				16
				63
				90
				40
				11
				4
				1027428


				125
				16
				63
				90
				40
				15
				4
				1027429


				160
				16
				63
				130
				40
				13
				4
				1027430


				160
				16
				63
				130
				40
				19
				4
				1027431




		Freesbodies voor ON..05 inserts


				d1
				d4
				h
				d5
				d2
				z
				ap
				art. nr.


				32
				12,7
				40
				32
				16
				3
				3
				1027400


				32
				12,7
				40
				32
				16
				4
				3
				1027401


				40
				12,7
				40
				40
				22
				4
				3
				1027402


				40
				12,7
				40
				40
				22
				5
				3
				1027403


				50
				12,7
				40
				40
				22
				5
				3
				1027404


				50
				12,7
				40
				40
				22
				7
				3
				1027405


				63
				12,7
				40
				50
				22
				7
				3
				1027406


				63
				12,7
				40
				50
				22
				9
				3
				1027407




d1	d4	h	d5	d2	z	ap	art. nr.
63	20	50	50	27	5	5	7112376
63	20	50	50	27	6	5	7112377
80	20	50	60	27	6	5	7112378
80	20	50	60	27	8	5	7112379
100	20	50	75	32	7	5	7112380
100	20	50	75	32	10	5	7112381
125	20	63	90	40	8	5	7112382
125	20	63	90	40	12	5	7112383
160	20	63	130	40	10	5	7112384
160	20	63	130	40	15	5	7112385
200	20	63	170	60	12	5	7112386
250	20	63	200	60	16	5	7112387
315	20	80	–	60	20	5	7112388

d1	d4	h	d5	d2	z	ap	art. nr.
50	16	40	40	22	4	4	1027420
50	16	40	40	22	6	4	1027421
63	16	40	50	22	5	4	1027422
63	16	40	50	22	8	4	1027423
80	16	50	60	27	7	4	1027424
80	16	50	60	27	10	4	1027425
100	16	50	75	32	9	4	1027426
100	16	50	75	32	12	4	1027427
125	16	63	90	40	11	4	1027428
125	16	63	90	40	15	4	1027429
160	16	63	130	40	13	4	1027430
160	16	63	130	40	19	4	1027431

d1	d4	h	d5	d2	z	ap	art. nr.
32	12,7	40	32	16	3	3	1027400
32	12,7	40	32	16	4	3	1027401
40	12,7	40	40	22	4	3	1027402
40	12,7	40	40	22	5	3	1027403
50	12,7	40	40	22	5	3	1027404
50	12,7	40	40	22	7	3	1027405
63	12,7	40	50	22	7	3	1027406
63	12,7	40	50	22	9	3	1027407

Wisselplaten

De wisselplaten zijn dubbelzijdig te gebruiken, waardoor ze in totaal van 16 bruikbare snijkanten zijn voorzien. Binnen deze wisselplaten heeft u de keuze uit wel vier geometrieën en zes verschillende snijstoffen, afhankelijk van plaatgrootte. Het grotere type ON..08 zijn nieuw ontwikkelde wisselplaten die een hogere axiale voeding mogelijk maken, waardoor het verspanend volume substantieel wordt vergroot. Zowel bij voor- als nabewerken!

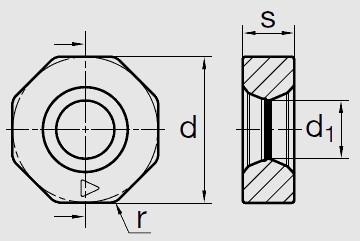

Wisselplaat	l	d	s	d1	r	LC225T	LCP40M	LCKP10M	LCK10M	LCK20M	LCKP25M
ONGU 0505 ANEN	–	12,7	5,56	4,4	2	1054017	1054009	1054014	7048392
ONGU 0606 ANEN	–	16	6,35	6,3	2	1054015	1054008	1054013	7048393
ONGU 0807 ANEN	–	20	6,85	6,3	2		7114154
ONMU 0606 ANSN	–	16	6,35	6,3	2		7114151	7114150		7114149
ONMU 0807 ANSN	–	20	6,8	6,3	2		7114157	7114156		7114155
ONMW 0605 ANSN	–	16	5,56	6,3	2			7114153		7114152
ONMW 0806 ANSN	–	20	6,35	6,3	2			7114159		7114158
ONGU 0505 ANEN-SL	–	12,7	5,56	4,4	2			1054018
ONGU 0606 ANEN-SL	–	16	6,35	6,3	2			1054016
XNGU 0808 AN-Wiper	–	20	8,5	6,3	2						7114160
Geschikt voor staal, gietstaal, roestvrij staal, ferritisch en martensitisch:						Ja	Ja	Optioneel	Nee	Nee	Ja
Geschikt voor roestvrij staal en gietstaal, austenitisch en austenitisch/ferritisch:						Optioneel	Optioneel	Nee	Nee	Nee	Optioneel
Geschikt voor lamellair gietijzer, nodulair gietijzer en smeedbaar gietijzer:						Nee	Nee	Ja	Ja	Ja	Ja
Geschikt voor aluminium en andere non-ferro metalen, kunststof en grafiet:						Nee	Nee	Nee	Nee	Nee	Nee
Geschikt voor hoogwarmvaste stalen, superlegeringen en titaanlegeringen:						Optioneel	Optioneel	Nee	Nee	Nee	Nee
Geschikt voor gehard staal en gietstaal:						Nee	Nee	Nee	Nee	Nee	Nee

ONGU-EN geometrie
			Scherpe wisselplaatgeometrie voor verminderde snijkrachten. Rondom geslepen wisselplaat met afgeronde snijkanten. Kan worden gebruik voor staal met middelgrote trekvastheid en voor gegoten
			materialen. Met name geschikt voor machines met lagere vermogens.

ONMU-SN geometrie
			Universele wisselplaatgeometrie voor breed toepassingsbereik. Snijkanten met beschermende negatieve afkanting voor betere stabiliteit. Kan worden gebruikt voor stalen met middelgrote tot grote
			trekvastheid, roestvrije stalen alsook lammellair- en nodulair gietijzer.

ONMW-SN geometrie
			Stabiele wisselplaatgeometrie voor hoogpresterend verspanen van lamellair- en nodulair gietijzer. Beschermende negatieve afkanting met ronde snijkanten, ideaal geschikt voor machines met een hoog
			vermogen.

XNGU geometrie
			Wiper wisselplaatgeometrie voor een breed toepassingbereik. Rondom geslepen wisselplaat met afgeronde snijkanten. Kan gebruikt worden voor staal met middelgrote trekvastheid en voor gegoten
			materialen.


LC225T snijstof
			HC-P25 PVD-TiAlN Al2Plus gecoat
			is een hoogslijtvaste snijstof met breed materiaalbereik, goede taaiheid voor nat- en met name droog frezen van staal, gegoten staal en lamellair gietijzer.

Zeer hoge snijsnelheden
Lage tot middelgrote snedediepte
Middelgrote voeding per tand
LCP40M snijstof
			HC-P40 PVD AlCrN/TiN Nanomold Gold gecoat
			(vervanger van LC240T) is uitstekend geschikt voor hoge voedingssnelheden. De combinatie van een bijzonder taai hardmetaalsubstraat en een tweevoudige PVD coating maakt zichtbaar duidelijk dat deze snijstof bijzonder
			geschikt is voor het ruwfrezen. De wisselplaten zijn met Nanomold Gold gecoat en hebben bovendien een TiN toplaag op de omtrek, zodat slijtage eenvoudiger is op te merken.

LCKP10M snijstof
			HC-K10 PVD TiAlN Al2Plus gecoat
			(vervanger van LC610T) bestaat uit een slijtvast en taai microkorrelig substraat. De Al2Plus coating is bijzonder bestendig tegen oxidatieslijtage. Het is uitstekend geschikt voor het prestatiefrezen van
			gietijzer bij hogere snijsnelheden en verminderde voeding.

LCK10M snijstof
			TERAspeed (AITiN-CVD) gecoat
			is een microkorrelig hardmetaal voor het frezen van gietijzer materialen. Door de hoge temperatuur-bestendigheid is het bijzonder geschikt voor droog verspanen bij hogere snijsnelheden.


LCK20M snijstof
			HC-K20 PVD AlTiN gecoat
			is een universele snijstof die speciaal is ontwikkeld voor freesbewerkingen op gietijzer. Het microkorrelig hardmetaal is gecoat met AlTiN voor hoge verspaanprestaties, hoge snijsnelheden en voor het droog bewerken in een
			breed toepassingsgebied.

LCKP25M snijstof
			HC-K20 PVD Nanomold Gold gecoat
			is een snijstof die speciaal is ontwikkeld voor de bewerking van gietijzer en het bewerken van staal. Heeft een toepassingsspecifieke meerlagige TiAlN/AlCrN coating.

Toepassingsvoorbeeld
			Materiaal: GGG NiSiCr 3552 EN-GJS-600 (GGG60)


			Gereedschap: MultiEdge Double8 FMN45 freesbody Ø80 mm, Z=7


			Wisselplaat: ONGU 0606 ANEN LC610T


			Snijgegevens:
vc = 180 m/min
n = 716 omw/min
vf = 250 mm/min
fz = 0,35 mm
ae = 60 mm
ap = 4 mm
Q = 60 cm3/min

Documentatie
