MultiEdge T90 PRO tangentiaalfrezen
Het modulaire freessysteem MultiEdge T90 PRO met tangentiale wisselplaten is ontworpen om staal en gietijzer voor- en na te bewerken. Het assortiment omvat freesbodies van Ø50 mm t/m Ø160 mm en wisselplaten in drie verschillende kwaliteiten voor staal (ISO-P) en gietijzer (ISO-K) materialen. Uw voordelen:
- Proceszekerheid door tangentiale plaatsing van de inserts
- Kostenbesparing door lange standtijd en een stabiel freesproces
- Ideaal voor vlakken en 90° hoekfrezen, met hoog verspanend vermogen
Wat is een tangentiaalfrees?
In tegenstelling tot een regulier freessysteem, waar de wisselplaten met hun lange zijde dwars op de omtrek liggen, worden deze bij een tangentiaalfrees plat op de omtrek van de freesbody geplaatst. Doordat niet de dunne maar de langste en dus sterkste doorsnede van de plaat in de snijrichting ligt, kunnen tangentiaalfrezen meer krachten weerstaan en zo met een hoger verspanend vermogen frezen.

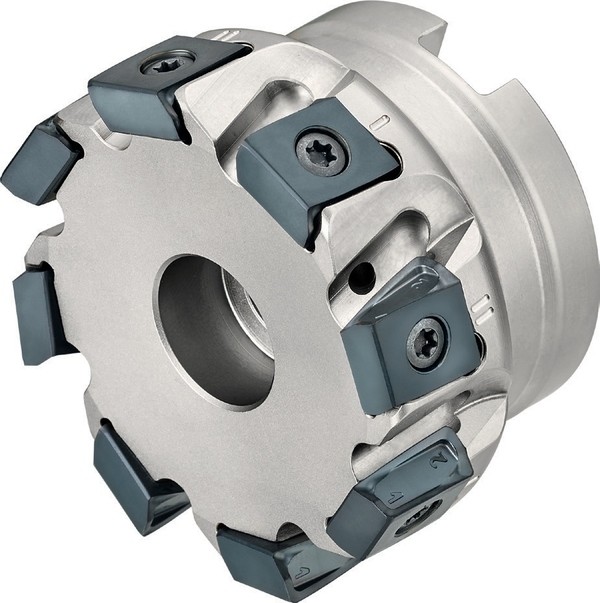

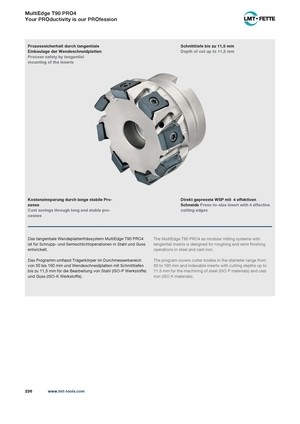

MultiEdge T90 PRO4
Tangentiaal freessysteem voor vlak- en hoekfrezen (90°) i.c.m. direct gesinterde wisselplaten met 4 inzetbare snijkanten voor snededieptes tot 11,5 mm.

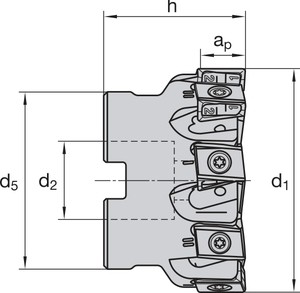

| d1 | h | d2 | d5 | ap | z | Artikel nr. |
| 50 | 40 | 22 | 40 | 11,5 | 4 | 7167586 |
| 50 | 40 | 22 | 40 | 11,5 | 6 | 7167587 |
| 63 | 40 | 22 | 50 | 11,5 | 6 | 7167588 |
| 63 | 40 | 22 | 50 | 11,5 | 8 | 7167589 |
| 80 | 50 | 27 | 60 | 11,5 | 8 | 7167590 |
| 80 | 50 | 27 | 60 | 11,5 | 10 | 7167591 |
| 100 | 50 | 32 | 65 | 11,5 | 10 | 7167592 |
| 100 | 50 | 32 | 65 | 11,5 | 12 | 7167593 |
| 125 | 63 | 40 | 90 | 11,5 | 12 | 7167594 |
| 125 | 63 | 40 | 90 | 11,5 | 16 | 7167595 |
| 160 | 63 | 40 | 130 | 11,5 | 14 | 7167596 |
| 160 | 63 | 40 | 130 | 11,5 | 20 | 7167597 |

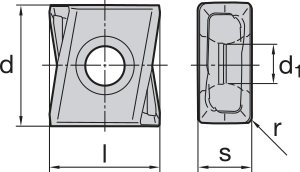

Wisselplaten voor T90 PRO4

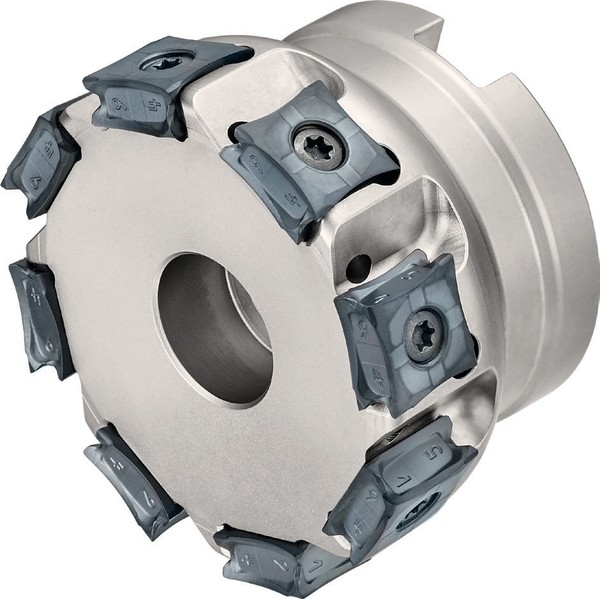

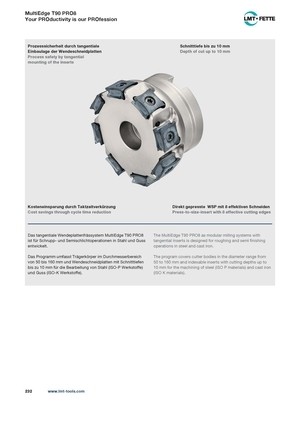

MultiEdge T90 PRO8
Tangentiaal freessysteem voor vlak- en hoekfrezen (90°) i.c.m. direct gesinterde wisselplaten met 8 inzetbare snijkanten voor snededieptes tot 10 mm.

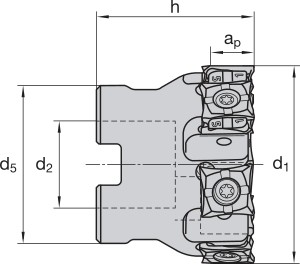

| d1 | h | d2 | d5 | ap | z | Artikel nr. |
| 50 | 40 | 22 | 40 | 10 | 5 | 7164805 |
| 50 | 40 | 22 | 40 | 10 | 6 | 7193400 |
| 63 | 40 | 22 | 50 | 10 | 6 | 7164806 |
| 63 | 40 | 22 | 50 | 10 | 8 | 7193401 |
| 80 | 50 | 27 | 60 | 10 | 8 | 7164807 |
| 80 | 50 | 27 | 60 | 10 | 10 | 7193402 |
| 100 | 50 | 32 | 65 | 10 | 9 | 7164808 |
| 100 | 50 | 32 | 65 | 10 | 12 | 7193403 |
| 125 | 63 | 40 | 90 | 10 | 11 | 7164809 |
| 125 | 63 | 40 | 90 | 10 | 16 | 7193404 |
| 160 | 63 | 40 | 130 | 10 | 13 | 7164810 |
| 160 | 63 | 40 | 130 | 10 | 20 | 7193405 |

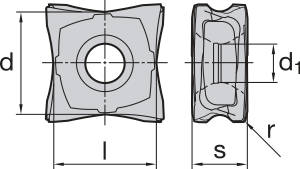

Wisselplaten voor T90 PRO8
Snijstoffen
De wisselplaten voor het MultiEdge T90 PRO freessysteem zijn beschikbaar in drie verschillende snijstoffen, voor de bewerking van diverse materialen.
LCP40M
Dit is een HC-P40 substraat met PVD-AlCrN coating. De taaiste (minst harde) kwaliteit voor T90 frezen: een zeer slijtvaste snijstof met hoge taaiheid voor het bewerken van staal, gietstaal en gietijzer. Geschikt voor zowel nat- als droogverspanen.
LCKP30M
Dit is een HC-K30 substraat met TiAIN AL2Plus coating. Een zeer slijtvaste freeskwaliteit met hoge snijkant-stabiliteit voor de bewerking van gelegeerde en ongelegeerde gereedschapstalen, hoogvaste materialen en lamellair gietijzer.
LCK20M
Dit is een K20 substraat met CVD coating. De minst taaie (meest harde) kwaliteit voor het T90 systeem: een slijtvaste snijstof waarmee men lamellair en nodulair gietijzer kan voor- en nabewerken.
