MultiFace H45 PRO4 / P45 PRO8 vlakfrezen
LMT Fette introduceert met de MultiFace H45 PRO4 en de MultiFace P45 PRO8 twee nieuwe vlakfreessystemen, die zich kenmerken door hoge prestaties en lage kosten per snijkant. Een onderscheidende eigenschap is met name de (zeer) positieve axiale hoek van de wisselplaten, waardoor deze MultiFace vlakfrezen extreem licht snijden.
Het mogelijke toepassingsgebied is zeer breed: van voorfrezen tot nabewerken in de meest uiteenlopende materialen. Voor optimale resultaten is er een brede keus aan snijstoffen en geometrieën, waardoor deze frezen precies kunnen worden afgestemd op uw verspaningsproces.
Afhankelijk van de toepassing biedt het systeem een hoge snedediepte tot 6 mm met de MultiFace H45 PRO4 of een hoog aantal snijkanten per wisselplaat (N=8) bij de MultiFace P45 PRO8.
De freesbodies zijn verkrijgbaar in diameters van 50 mm t/m 160 mm, waar u bovendien bij iedere maat kunt kiezen uit een normale of een fijne tandverdeling.
Zeer positieve geometrie:
Documentatie (PDF)
MultiFace H45 PRO4
- 20° axiale hoek van de wisselplaten voor lage snijkrachten / zachte snede
- Snededieptes tot 6 mm met 4-voudig inzetbare wisselplaten
- Ideaal voor een hoog verspanend volume
- Geometrieën voor ISO-P, ISO-K, ISO-M, ISO-S en ISO-N materialen
| d1 | d3 | h | d2 | d5 | z | ap | Artikel nr. |
| 50 | 64 | 40 | 22 | 40 | 4 | 6 | 7220286 |
| 50 | 64 | 40 | 22 | 40 | 5 | 6 | 7220292 |
| 63 | 77 | 40 | 22 | 50 | 5 | 6 | 7220287 |
| 63 | 77 | 40 | 22 | 50 | 6 | 6 | 7220293 |
| 80 | 94 | 50 | 27 | 60 | 6 | 6 | 7220288 |
| 80 | 94 | 50 | 27 | 60 | 8 | 6 | 7220294 |
| 100 | 114 | 50 | 32 | 75 | 7 | 6 | 7220289 |
| 100 | 114 | 50 | 32 | 75 | 10 | 6 | 7220295 |
| 125 | 139 | 63 | 40 | 90 | 8 | 6 | 7220290 |
| 125 | 139 | 63 | 40 | 90 | 12 | 6 | 7220296 |
| 160 | 174 | 63 | 40 | 130 | 10 | 6 | 7220291 |
| 160 | 174 | 63 | 40 | 130 | 16 | 6 | 7220297 |

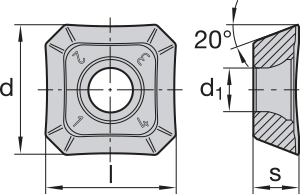

Wisselplaten voor H45 PRO4
| Wisselplaat | l | d | s | d1 | r | Artikel nr. |
| SEKT 1204 AFSN LCP40M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219983 |
| SEKT 1204 AFSN LCPK30M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219984 |
| SEKT 1204 AFSN LCM45M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219985 |
| SEKT 1204 AFSN LCKP10M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219986 |

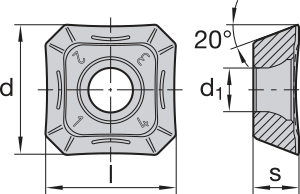

| Wisselplaat | l | d | s | d1 | r | Artikel nr. |
| SEKT 1204 AFEN-BM LCP40M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219987 |
| SEKT 1204 AFEN-BM LCM45M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219988 |

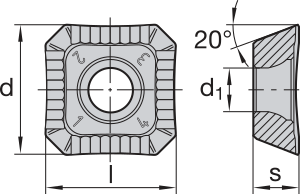

| Wisselplaat | l | d | s | d1 | r | Artikel nr. |
| SEKT 1204 AFSN-BMS LCP40M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219989 |
| SEKT 1204 AFSN-BMS LCMS35M | 12,7 | 12,7 | 4,76 | 4,4 | - | 7219990 |
Tip: Bovenstaande geometrieën zijn snel te identificeren of van elkaar te onderscheiden door de (evt. onderbroken) streepjes op de wisselplaat.
Wisselplaten voor non-ferro, alleen bij de H45 PRO4 variant !

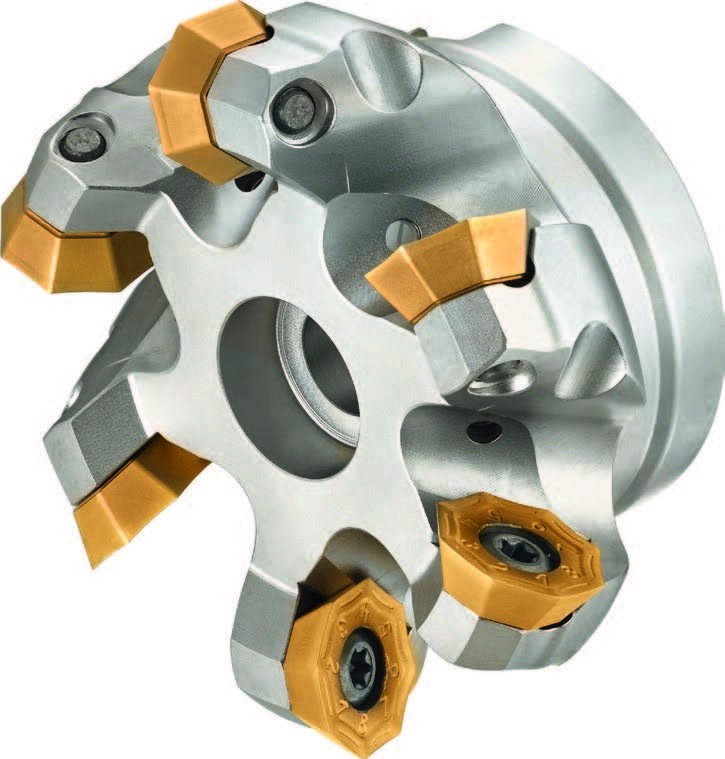

MultiFace P45 PRO8
- 15° axiale hoek van de wisselplaten voor lage snijkrachten / zachte snede
- Snededieptes tot 4 mm met 8-voudig inzetbare wisselplaten
- Ideaal voor lage kosten per snijkant
- Geometrieën voor ISO-P, ISO-K, ISO-M en ISO-S materialen

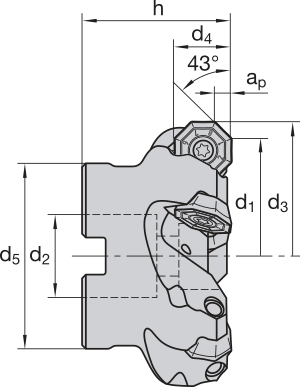

| d1 | d3 | d4 | h | d2 | d5 | z | ap | Artikel nr. |
| 50 | 60 | 16 | 40 | 22 | 40 | 4 | 4 | 7220260 |
| 50 | 60 | 16 | 40 | 22 | 40 | 5 | 4 | 7220266 |
| 63 | 73 | 16 | 40 | 22 | 50 | 5 | 4 | 7220261 |
| 63 | 73 | 16 | 40 | 22 | 50 | 6 | 4 | 7220267 |
| 80 | 90 | 16 | 50 | 27 | 60 | 6 | 4 | 7220262 |
| 80 | 90 | 16 | 50 | 27 | 60 | 8 | 4 | 7220268 |
| 100 | 110 | 16 | 50 | 32 | 75 | 7 | 4 | 7220263 |
| 100 | 110 | 16 | 50 | 32 | 75 | 10 | 4 | 7220269 |
| 125 | 135 | 16 | 63 | 40 | 90 | 8 | 4 | 7220264 |
| 125 | 135 | 16 | 63 | 40 | 90 | 12 | 4 | 7220270 |
| 160 | 170 | 16 | 63 | 40 | 130 | 10 | 4 | 7220265 |
| 160 | 170 | 16 | 63 | 40 | 130 | 15 | 4 | 7220271 |

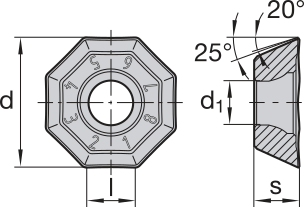

Wisselplaten voor P45 PRO8
| Wisselplaat | l | d | s | d1 | r | Artikel nr. |
| OEKT 0605 AESN LCP40M | 6 | 15,88 | 5,56 | 5,5 | - | 7212188 |
| OEKT 0605 AESN LCPK30M | 6 | 15,88 | 5,56 | 5,5 | - | 7212189 |
| OEKT 0605 AESN LCM45M | 6 | 15,88 | 5,56 | 5,5 | - | 7212190 |
| OEKT 0605 AESN LCKP10M | 6 | 15,88 | 5,56 | 5,5 | - | 7212191 |
| Wisselplaat | l | d | s | d1 | r | Artikel nr. |
| OEKT 0605 AEEN-BM LCP40M | 6 | 15,88 | 5,56 | 5,5 | - | 7212192 |
| OEKT 0605 AEEN-BM LCM45M | 6 | 15,88 | 5,56 | 5,5 | - | 7212193 |

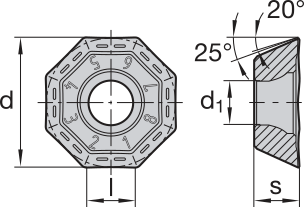

| Wisselplaat | l | d | s | d1 | r | Artikel nr. |
| OEKT 0605 AESN-BMS LCP40M | 6 | 15,88 | 5,56 | 5,5 | - | 7212194 |
| OEKT 0605 AESN-BMS LCMS35M | 6 | 15,88 | 5,56 | 5,5 | - | 7212195 |
Inzetwaarden (PDF)
Snijstoffen
De wisselplaten voor de MultiFace H45 PRO4 / P45 PRO8 frezen zijn beschikbaar in verschillende snijstoffen voor bewerking van diverse materialen:
LCP40M
Dit is een HC-P40 substraat met PVD-AlCrN coating. Een zeer slijtvaste snijstof met hoge taaiheid voor het bewerken van staal, gietstaal en gietijzer. Geschikt voor zowel nat- als droogverspanen.
LCPK30M
Dit is een HC-K30 substraat met Nanomold Gold coating. Een zeer slijtvaste freeskwaliteit met hoge snijkant-stabiliteit. Geschikt voor zowel het voorfrezen als semi-nafrezen van gelegeerde en ongelegeerde gereedschapstalen, hoogvaste materialen en gietijzer. Bijzonder geschikt voor droogverspanen.
LCM45M
Dit is een HC-P40 substraat met PVD AlTiN coating. Het substraat heeft een uiterst fijne korrelgrootte en een hoog kobaltgehalte, waarop een fijne nano-kristallijne AlTiN coating laag op is aangebracht. Deze combinatie zorgt voor een uitstekende prijs/prestatie-verhouding bij het nat- en droog frezen van roestvrije en -bestendige stalen, met lagere snijsnelheden.
LCKP10M
Dit is een HC-K10 substraat met PVD TiAlN coating. Een zeer slijtvaste gecoate freeskwaliteit met hoge snijkant-stabiliteit voor het fijnbewerken van gelegeerde en ongelegeerde gereedschapstalen, hoogvaste materialen, non-ferro metalen en lamellair gietijzer met hogere snijsnelheden.
LCMS35M
Dit is een M35 substraat met CVD coating. Een speciale kwaliteit om roestvrije stalen, hoogwarmvaste stalen en titanium mee voor- en na te frezen.
LWN10M
Dit is een ongecoat substraat voor non-ferro materialen. Door het ontbreken van een coating worden de snijkanten niet verrond, waardoor het gereedschap scherper snijdt.
LCN10M
Dit is een HC-K10 substraat met een diamant CVD coating. Geschikt voor het voor- en nafrezen van non-ferro materialen, waaronder grafiet.
