SuperFinish freessysteem voor WPR wisselplaten met SF geometrie

In de matrijzen- en vormenbouw worden strenge eisen gesteld aan de proceszekerheid en standtijd van het gereedschap. Maar ook zeker aan de oppervlaktekwaliteiten van het eindproduct. Wisselplaten met speciale SuperFinish (SF) geometrie zijn hiervoor ideaal geschikt. Dankzij een uiterst nauwkeurige geometrie, waarbij de snijkanten op geoptimaliseerde wijze worden vervaardigd, kunt u uw standtijden met wel 30% verhogen.

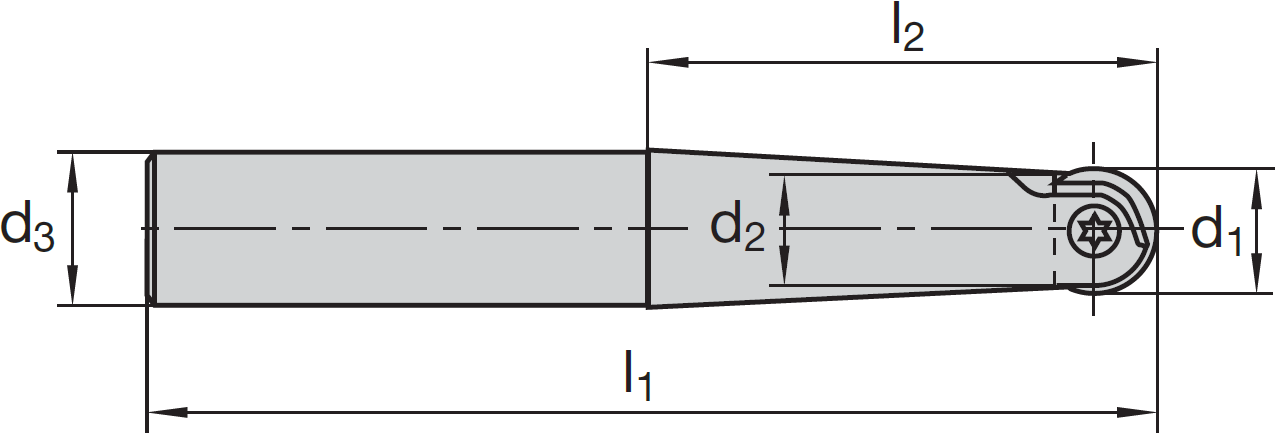

d1	l2	l1	d3	d2	z	LMT code	Artikel	Wisselplaat	Schroef	Torx
12	80	120	12	10,5	2	EBG R 12.012AN120-C-I-SF	7057318	WPR 12	GWS 12	T20
16	50	100	16	14	2	EBG R 16.016AN100-C-I-SF	7057319	WPR 16	GWS 16
16	100	150	16	14	2	EBG R 16.016AN150-C-I-SF	7057320	WPR 16	GWS 16
20	100	150	20	18	2	EBG R 20.020AN150-C-I-SF	7057321	WPR 20	GWS 20

SuperFinish opnames: EBG-R SF

LMT Kieninger heeft speciaal voor hun SuperFinish wisselplaten (WPR-SF) hardmetalen freesopnames ontwikkeld. Deze EBG R SF schachten bieden nog meer stabiliteit bij het frezen. De slijtvaste coating (voorzijde) zorgt voor een extra lange levensduur.

Kenmerken van SuperFinish:

Zeer nauwkeurige geometrie voor het nafrezen van geharde stalen tot 65 HRC
Geschikt voor het nafrezen en semi-nafrezen van hoogvaste stalen
Ideaal voor producten met lange bewerkingstijden
Zeer nauwkeurig vervaardige snijkanten
met gepolijste oppervlakken voor een hoge proceszekerheid, ook bij manloos produceren
Zeer hoge vormvastheid en wisselnauwkeurigheid

Let op: Er is geen SuperFinish schacht voor de WPR 8 SF en WPR 10 SF platen beschikbaar. Hiervoor kunt u de GWR opnames gebruiken.

SuperFinish wisselplaten: WPR-SF

Met de WPR-SF wisselplaten kunt u nog grotere producten zonder plaatwissel bewerken. Anderszijds kunt u ook uw bewerkingstijden verkorten, dankzij een verbetering van uw inzetwaarden.

Voordelen van SuperFinish:

Bewerkingstijden met wel 25% reduceren
Nabewerken vanwege een plaatwissel is niet meer nodig, dankzij de langere standtijden
Gereedschapskosten zijn beduidend lager
Speciaal voor de vormen- en matrijzenbouw ontwikkelde snijstof: NanoMold Red

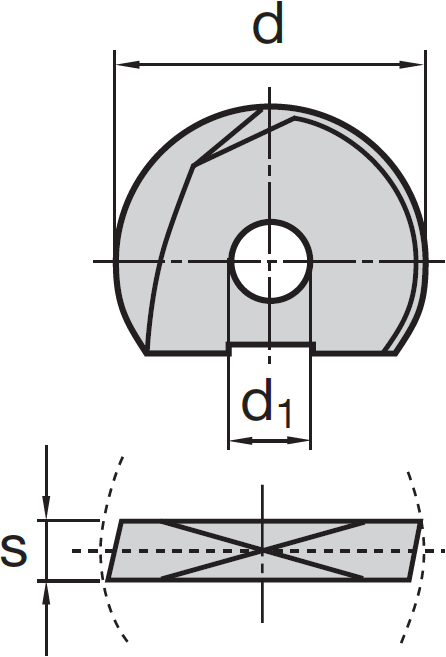

WPR-SF	LMT code	d	s	d1	r	Body	LCHK10M	LCH33M
	WPR 8 SF	8	2	3	4	EBG R08	7100806	7100808
	WPR 10 SF	10	2,5	4	5	EBG R10	7100801	7100804
	WPR 12 SF	12	2,5	5	6	EBG R12 SF	7057312	7057313
	WPR 16 SF	16	3	5	8	EBG R16 SF	7057314	7057315
	WPR 20 SF	20	3	5	10	EBG R20 SF	7057316	7057317
	ISO-P	Staal					Ja	Optioneel
	ISO-M	RVS					Optioneel	Optioneel
	ISO-K	Gietijzers					Ja	Ja
	ISO-N	Non-ferro					Optioneel	Optioneel
	ISO-S	Superlegeringen					Nee	Nee
	ISO-H	Gehard materiaal					Ja	Ja

NanoMold Red
			SuperFinish wisselplaten zijn verkrijgbaar in twee verschillende snijstoffen: LCHK10M en LCH33M.
			Dit zijn NanoMold Red coatings.

LCHK10M voorheen: LC610Z
			Uiterst slijtvaste snijstof uit fijnkorrelig substraat met hoge taaiheid (HC-K10) en een PVD-TiAlN ALX coating voor zowel nat- als droog verspanen van staal, gietstaal, gietijzer en non-ferro metalen.
			Zeer geschikt voor het bewerken van materialen met >56 HRC hardheid.

LCH33M  voorheen: LC730Z of LC730TUiterst slijtvaste snijstof uit ultra-fijnkorrelig substraat met hoge taaiheid (HC-K30) en een hogere bestendigheid tegen breuk. Met PVD-TiAlN ALX coating. Geschikt voor zowel nat- als droog verspanen van staal, gietstaal, gietijzer en non-ferro metalen. Tevens geschikt voor het hardbewerken.
Middelbare tot hoge snijsnelheden
Middelbare snededieptes
Middelbare voedingssnelheden

		NanoMold Red (PDF)

SuperFinish (PDF)

			(pag. 30-33)
