Hoekkoppen: haakse opnames van OMG

Hagro Precisie levert een breed assortiment haakse boor- en freeskoppen van onze fabrikant OMG: met een vaste 90° hoek, een traploos verstelbare hoek of een vaste speciaal hoek.

De series TA, TAV en TAF hoekkoppen zijn ontwikkeld om machinale bewerkingen uit te voeren, op de gedeeltes van het product die een horizontaal of verticaal freescentrum normaliter niet zonder omspannen van het product kan bereiken.

Het programma hoekkoppen is als volgt opgebouwd:

OMG logo TAmet vaste 90° hoek.
TAVmet traploos instelbare hoek van -90° tot +90° t.o.v. de hartlijn van uw machinespil.
TAFmet een vaste speciaalhoek volgens klantwens.

Gereedschapopnames

Gereedschapopname van de uitgaande spil: ER spantangopname (uitvoering P), stelhulsopname (uitvoering H), opname voor boringsfrezen (uitvoering F), morseconus opname, ISO opname. En naast het standaard programma leveren wij ook speciaal uitvoeringen volgens klantwens of tekening.

Machine-opnames

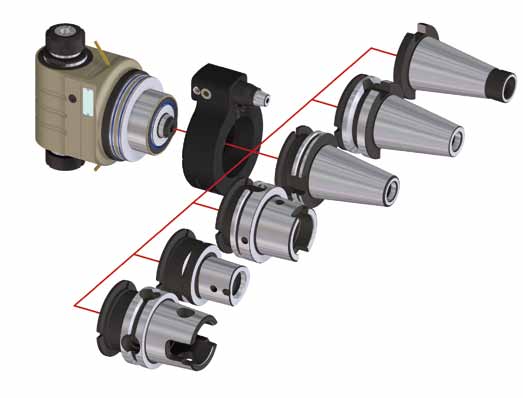

OMG koppen zijn standaard leverbaar met alle gangbare machineopnames, zoals ISO, DIN, MAS BT, HSK, VDI enz. maar ook speciaalopnames, directe flens-opnames, Tri-block, enz. OMG machine opnames

VIDEO: OMG Hoekkoppen introductie

VIDEO: OMG Hoekkoppen montage

Hoekkoppen TA serie

Het TA programma haakse koppen is als volgt opgebouwd:

  • TA met vaste 90° hoek en 1 uitgaande spil in acht groottes c.q. uitsteeklengtes.
  • TA..2 met vaste 90° hoek en 2 uitgaande spillen, tegenover elkaar gepositioneerd (-90° en +90°).
  • TA..D met vaste 90° hoek en 1 uitgaande spil met koelmiddeltoevoer.
  • TAO met vaste 90° hoek en 1 uitgaande spil, teruggezet t.o.v. de hartlijn.
OMG TA logo

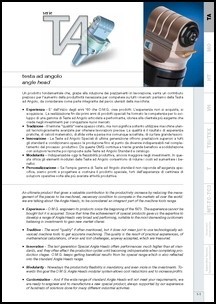

TA

OMG TA

TA..2

OMG TA..2

TA..D

OMG TA..D

TAO

OMG TAO

Hoekkoppen TAF serie

Bij de TAF hoekkoppen van OMG staat de uitgaande spil onder een vaste hoek, volgens opgave of wens van de gebruiker.

  • TAF10.P tot Ø10 mm boorcapaciteit en M8 tappen, max. toerental 5.000 omw/min.
  • TAF13.P tot Ø13 mm boorcapaciteit en M10 tappen, max. toerental 4.000 omw/min.
  • TAF20.P tot Ø20 mm boorcapaciteit en M16 tappen, max. toerental 3.000 omw/min.

OMG koppen zijn standaard leverbaar met alle gangbare machineopnames, zoals ISO, DIN, MAS BT, HSK, VDI enz. maar ook speciaalopnames, directe flensopnames, Tri-block enz.

Gereedschapopname van de uitgaande spil: ER spantangopname (uitvoering P), ISO opname.

TAF

OMG TAF

Hoekkoppen TAV serie

Onze specialist in meerspilboorkoppen en hoekkoppen OMG biedt met de TAV serie een lijn traploos (van -180° tot +180°) instelbare hoekkoppen voor opname van cilindrische gereedschappen (frezen, boren, tappen, ruimers e.d) met aan de machinezijde een bijzonder grote keus aan opnames.

Vraag naar de mogelijkheden!

TAV

TAV

Documentatie

Documentatie OMG Hoekkoppen
