Boehlerit BETAtec 90P Feed multifunctioneel freessysteem

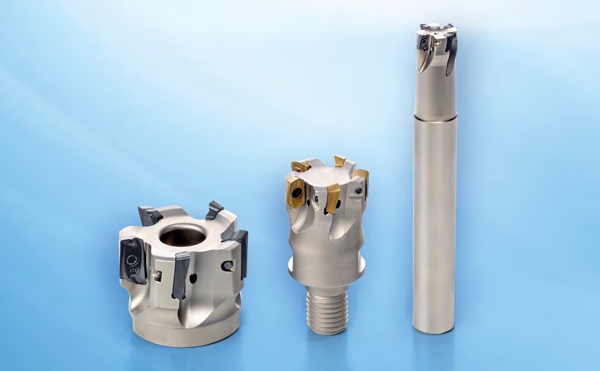

BETAtec 90P Feed multifunctioneel freessysteem

Het freessysteem BETAtec 90P Feed van Boehlerit wordt ook wel hun ultieme hoekfrees genoemd. Door het gebruik van rechthoekige wisselplaten met ieder 2 snijkanten, kan men diverse bewerkingen met grote snededieptes (Ap) uitvoeren. Zo kunt u met dit freessysteem naast contour- en hoekfrezen ook circulairfrezen, schuin induiken en zelfs borend frezen. En écht onderscheidend is het feit dat men deze freesbodies tevens van speciale HFC wisselplaten kan voorzien, waardoor frezen met hoge voedingssnelheid mogelijk wordt. Voor de gebruikers verhoogt dit de effectiviteit en flexibiliteit van het freessysteem, terwijl er minder verschillende freesbodies nodig zijn. Hetgeen uw aanschaf- en voorraadkosten reduceert. Dit multifunctionele systeem biedt opsteek-, opschroef- en schachtfrees bodies, die met LPMX of LDMX inserts in diverse kwaliteiten voor het hele materiaalspectrum in staal, gietijzer, non-ferro, superlegeringen en gehard materiaal geschikt zijn.

Fabrikant:

		HFC en 90° inserts zijn uitwisselbaar!

		Hoekfrezen (90°) met BETAtec 90P Feed

				Multifunctioneel freessysteem voor de hoogste flexibiliteit en productiviteit.

				Eén freesbody voor twee freesstrategieën: 90° en HFC frezen, dus multifunktioneel inzetbaar.

				Eenvoudiger voorraadbeheer en verschaffing: er zijn minder verschillende freesbodies nodig.

				Freest exact 90° tot circa 1/2 snijkantlengte; dit geldt voor alle diameters van de freesbody.

				Snijkant met helix-vorm voor lage snijkrachten.

				Dankzij de schacht- en opschroefbodies ook met lange uitsteeklengte (verlengd) inzetbaar.

				Lagere bewerkingskosten door het traploos hoekfrezen van diepe schouders of kamers.

				Hoog verspanend volume, zelfs op machines met beperkt vermogen (kW) op de spindel.

		Hoogvoedingsfrezen met BETAtec 90P Feed

				Zeer hoog verspanend volume, bij eveneens hoge proceszekerheid.

				Bijzonder licht snijdende geometrie, ook bij het gleuffrezen met volle breedte van freesdiameter.

				Beide snijkanten zijn 100% bruikbaar, zelfs als men vaak of veel door spanen heen freest.

				Optimale verdeling van snijkrachten, dankzij de speciale snijkantgeometrie van de wisselplaten.

				Hoog aantal tanden, ook bij kleine diameters.

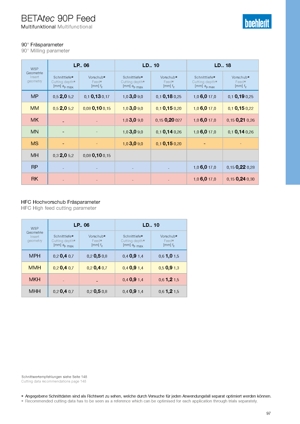

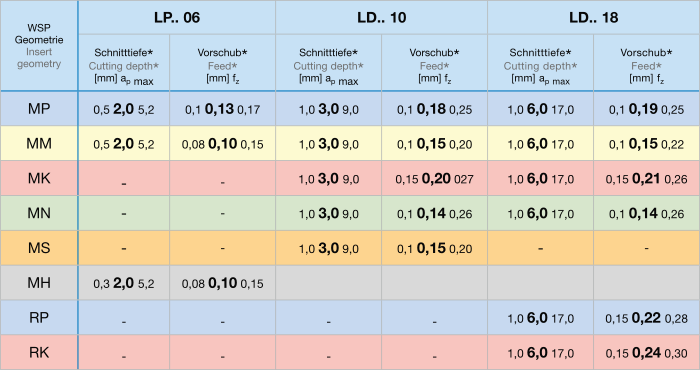

Inzetwaarden 90° frezen

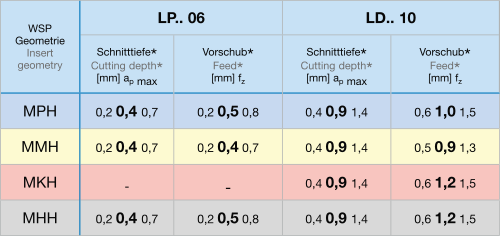

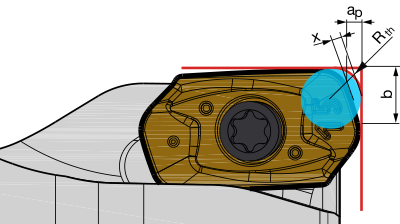

Inzetwaarden HFC frezen

Snijsnelheden nodig?

Hoewel de geometrie van de wisselplaat bepaalt welke snedediepte en voedingssnelheid u kunt hanteren, bepaalt de gekozen kwaliteit van uw insert de snijsnelheid. Naar keuze o.b.v. van uw materiaal en omstandigheden. Zie hiervoor de PDF-inzetwaarden onderaan.

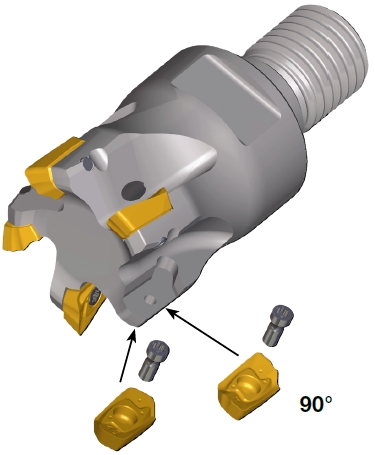

BETAtec freesbodies: geschikt voor 90° hoekfrezen en HFC frezen met hoge voeding

Een groot voordeel van het BETAtec 90P Feed freessysteem is dat het voor zowel hoekfrezen (90°) en hogevoedingsfrezen (HFC) ingezet kan worden. Hiervoor zijn verschillende geometrieën in wisselplaat grootte 06 en 10 beschikbaar, die passen op dezelfde freesbody binnen de betreffende systeemgrootte. Uitwisselbaar dus!

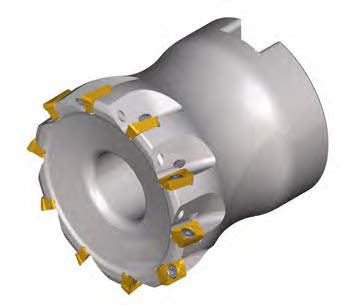

BF90 LP06

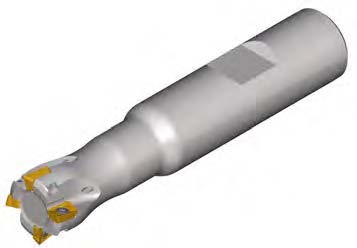

BE90 LP06

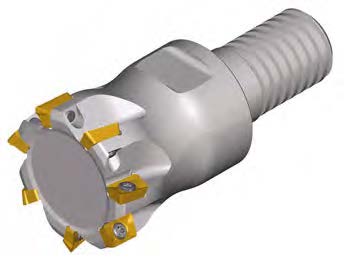

BS90 LP06

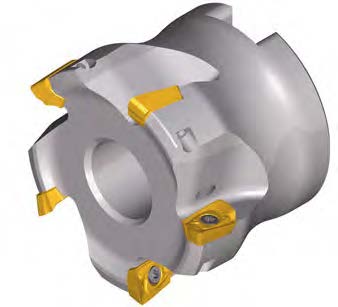

BF90 LD10

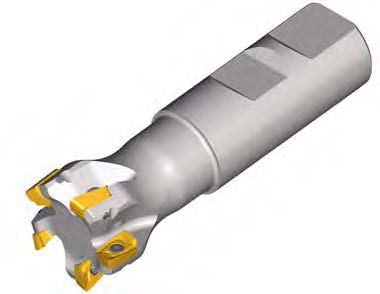

BE90 LD10

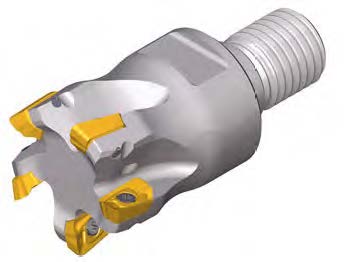

BS90 LD10

Systeemgrootte 18 voor grote snededieptes
			BETAtec 90P Feed biedt ook een serie bodies en wisselplaten in systeemgrootte 18 waarbij LD..18 wisselplaten worden gebruikt.
			Deze reeks is meer bedoeld voor hoog spaanvolume en biedt naast medium inzetbare MP/MM/MK/MN inserts ook een RP en RK geometrie t.b.v. voorbewerking in staal en gietijzer respectievelijk.
			Voor deze systeemgrootte zijn dus geen HFC wisselplaten voor frezen met hoge voeding beschikbaar.
			Het voordeel van deze systeemgrootte is echter dat men, dankzij de LD.. vorm van de wisselplaten, met een bijzonder grote snedediepte (Ap) van wel 17 mm kan verspanen!
			Gecombineerd met de speciale helix-vorm snijkanten biedt dit u optimale productiviteit, met tevens hoge nauwkeurigheid.

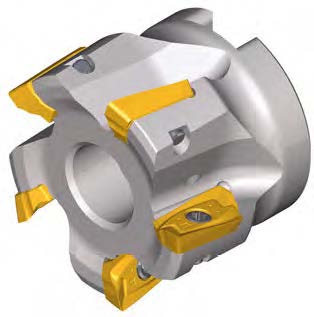

BF90 LD18

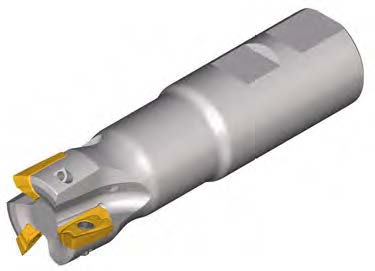

BE90 LD18
BS90 LD18

			Voor systeemgrootte 18 is helaas geen opschroef freesbody beschikbaar.
			Bij voorbewerking met hoge Ap-waarden zijn bodies met boring of spanvlakken doorgaans robuuster in gebruik.

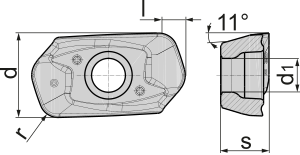

HFC inserts LPMX 06

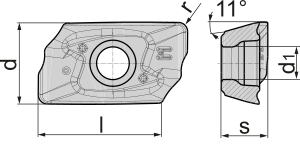

90° inserts LPMX 06

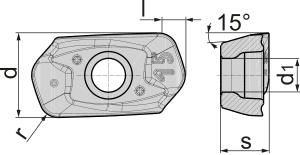

HFC inserts LDMX 10
90° inserts LD.. 10 en 18

		Documentatie (PDF)

		Inzetwaarden (PDF)

BETAtec 90P Feed systeem: voor de hoogste flexibliteit !
			Liever multifunctioneel frezen met 4 snijkanten per insert? Onze tip: DELTAtec 90P Feed.
