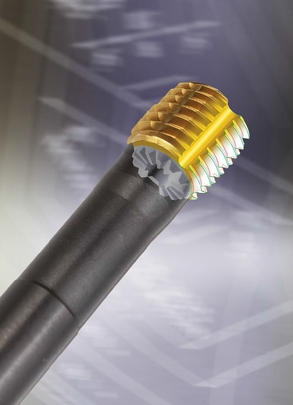

HPF roltappen: inwendig draadvormen met hardmetalen wisselkoppen
Modulaire gereedschapssystemen zijn het neusje van de zalm in de algemene machinebouw. De bewezen voordelen, waaronder het snel en flexibel samenstellen van verschillende componenten, maken zeer nauwkeurige gereedschappen mogelijk. Bij een doordachte en correct uitgewerkte samenstelling kunnen bewerkingstijden omlaag en zijn minder verschillende gereedschappen op voorraad nodig. Maar niet iedereen kan dit bieden... LMT Fette is hier met hun HPF roltappen echter wel in geslaagd.
- Werkstuk: Leiding brandstofinjector
- Materiaal: 50CrNiV4
- Schroefdraad: M20x1,25
- Inzetwaarden: Ap=20 mm, Vc=25 m/min, N=400 omw/min,
- Koelmiddel: Olie
- Werkstuk: Aluminium behuizing
- Materiaal: AlSi8Cu3
- Schroefraad: M8x1,25
- Inzetwaarden: Ap=16 mm, Vc=40 m/min, N=1600 omw/min
- Koelmiddel: Emulsie 12%
Kenmerken van HPF
- "Elastische" body uit staal met een veel hogere torsie-stijfheid t.o.v. monoblock VHM roltappen.
- Wisselkoppen gemaakt van taai, slijtvast hardmetaal uit uiterst fijnkorrelig substraat.
- Optimaal aantal vormkanten dat speciaal is aangepast aan de spoed van de draad.
- Interne koeling: radiaal of axiaal, naar keuze
- Speciale PVD coating uit TiCN+ van LMT Fette
- Het nieuwe axiale ontwerp van de interne koeling verzekert u dat het koelmiddel direct op het koudvervormingsproces is gericht.
Voordelen versus 1-delige roltappen
- Significant hogere omtreksnelheden, waardoor kortere bewerkingstijden mogelijk zijn dan bij VHM roltappen - het hoge koppel dat optreedt gedurende het koudvervormen wordt vanuit de hardmetalen wisselkop zeer effectief overgedragen op de taaie schacht - HSS roltappen door hogere prestaties door de gecoate hardmetalen wisselkop.
- Met de modulaire HPF roltappen kunt u zeer proceszeker schroefdraden vormen en leiden hoge koppels niet tot breuk van gereedschap.
- Bij een VHM roltap betekent einde standtijd ook het einde van het complete gereedschap. Echter, bij de HPF roltap hoeft u dan alleen maar de hardmetalen wisselkop te vervangen.
Voordelen versus snijtappen
- De materiaalstructuur wordt bij roltappen niet "kapot" gesneden, maar vervormd en verdicht door het draadvormen. Dit biedt de volgende voordelen: gogere draadssterkte (duurzamer eindproduct), nauwkeuriger draadprofiel, gepolijste draadflanken, hogere slijtvastheid, betere corrosiebestendigheid
- Maximale proceszekerheid: zonder (lint)spanen!
- Langere standtijden en minder gereedschapwissels
- Hogere bewerkingssnelheid
- Nooit afkeurdraad bij correcte voorboordiameter
- Geen axiale afwijkingen tijdens het tappen
Een vergelijking
| Voordeel | Roltappen 1-delig | Modulaire roltappen | ||
| VHM | HSS-E/PM | HPF | Dankzij: | |
| Kortere bewerkingstijd | Ja | - | Ja | Hoge omtreksnelheden en inzet van wisselkoppen uit taai, slijtvast hardmetaal met zeer fijne korrel. |
| Hoge proceszekerheid | - | Ja | Ja | Stalen body met hogere torsie-stijfheid dan VHM gereedschap en stabiele body-wisselkop verbinding. |
| Maximale standtijden | Ja | - | Ja | Zeer slijtvaste hardmetalen wisselkop met een meerlagige PVD coating van TiCN Plus. |
| Hogere flexibiliteit | Ja | - | Ja | Uitwisselbare hardmetaal koppen: meerdere draadsoorten en -toleranties zijn met één body te maken. |
| Duurzaam | - | - | Ja | Veelvuldig gebruik van de body: bij einde levensduur wisselt men de kop, niet het hele gereedschap! |
| Besparing op kosten | - | - | Ja | Reductie van noodzakelijke voorraad en het aantal verschillende gereedschappen dat in circulatie is. |
Materiaalstructuur
Zoals eerder omschreven, is een wezenlijk voordeel van roltappen dat hierbij de materiaalstructuur van een werkstof niet wordt verbroken. In de illustraties hiernaast ziet u uitgebeeld wat dit precies betekent.
Links: Snijtappen neemt materiaal weg; sommige lagen materiaal sluiten niet meer aan en zijn zwakker.
Rechts: Roltappen neemt geen materiaal weg, maar drukt de lagen in elkaar tot een zeer sterk geheel.
Materiaal na snijtappen
Materiaal na roltappen
Montage van HPF
Toepassingsgebied
U kunt goed roltappen op materialen die geschikt zijn voor koudvervorming. Het materiaal moet tenminste ≥8% rek hebben en een materiaalsterkte oftewel trekvastheid tot Rm=1000 N/mm2 bij voorkeur. Roltappen is in het uiterste geval zelfs mogelijk tot Rm=1400 N/mm2 maar dat is wel procesafhankelijk.
Inzetwaarden HPF roltappen
| ISO | Materiaal | Snijsnelheid |
| P1 | Staal < 500 N/mm2 | ■ Vc = 20-60 m/min |
| P2 | Staal 500-1000 N/mm2 | ■ Vc = 20-50 m/min |
| P3 | Staal > 1000 N/mm2 | □ Vc = 15-30 m/min |
| M1 | RVS austenitisch | ■ Vc = 10-20 m/min |
| M2 | RVS martensitisch | □ Vc = 10-20 m/min |
| K2 | Nodulair gietijzer | □ Vc = 20-50 m/min |
| N1 | Non-Ferro < 5% Si | ■ Vc = 20-40 m/min |
| N2 | Non-Ferro 5-10% Si | ■ Vc = 20-40 m/min |
| S1 | Titanium < 900 N/mm2 | □ Vc = 8-15 m/min |
Nog langere standtijd?
Voor een nóg langere levensduur van onze modulaire roltappen adviseren we het gebruik van een synchro opname.
Mogelijke schroefdraden
- Metrisch
- M8x1,25
- M10x1,25
- M12x1,75
- M14x2,00
- M16x2,00
- M18x2,50
- M20x2,50
- Metrisch fijn
- MF8x1,00
- MF10x1,00
- MF10x1,25
- MF12x1,00
- MF12x1,25
- MF12x1,50
- MF14x1,00
- MF14x1,50
- MF16x2,00
- MF18x2,50
- MF20x2,50
- UNC
- UNC 5/16
- UNC 3/8
- UNC 7/16
- UNC 1/2
- UNC 9/16
- UNC 5/8
- UNC 3/4
- UNF
- UNF 5/16
- UNF 3/8
- UNF 7/16
- UNF 1/2
- UNF 9/16
- UNF 5/8
- UNF 3/4
- GAS
- G1/8
- G1/4
- G3/8
- G1/2
Documentatie
Medio 2017 heeft LMT Fette een nieuwe versie van de HPF roltappen uitgebracht: de HPF Max roltappen. Indien u een aanschaf van onze modulaire roltappen overweegt, adviseren wij u om ook eens naar HPF Max te kijken. Het is onze verwachting dat HPF Max in de toekomst de reguliere HPF tap zal gaan vervangen.
Ook nieuw van LMT Fette zijn onderstaande extra lange schachten voor hun HPF roltappen. Geschikt voor interne koeling.
 | |||||||
| Soorten schroefdraad | l1 | l2 | l3 | d2 | □ h12 | Schacht | Art.nr. |
| M8, MF8, UNC 5/16–18, UNF 5/16–24 | 140 | 8,5 | 35 | 8 | 6,2 | No. 2 | 7190681 |
| M10, MF10, UNC 3/8–16, UNF 5/16–24, G1/8 | 160 | 10 | 40 | 10 | 8 | No. 3 | 7190682 |
| UNC 7/16–14, UNF 7/16–20 | 160 | 12 | – | 11 | 9 | No. 4 | 7190683 |
| M12, MF12 | 180 | 12 | – | 9 | 7 | No. 5.1 | 7190684 |
| UNC 1/2–13, UNF 1/2–20, G1/4 | 180 | 13 | 45 | 12 | 9 | No. 6 | 7190685 |
| M14, MF14, UNC 9/16–12, UNF 6/16–18 | 180 | 13,5 | – | 11 | 9 | No. 7.1 | 7190686 |
| M16, MF16, UNC 5/8–11, UNF 5/8–18 | 180 | 13,5 | – | 12 | 9 | No. 8 | 7190687 |
| M18, MF18, G3/8 | 200 | 16,5 | – | 14 | 11 | No. 9 | 7190688 |
| M20, MF20, UNC 3/4–10, UNF 3/4–6, G1/2 | 200 | 17 | – | 16 | 12 | No. 10 | 7190689 |
Productblad (PDF)
