Miller OptiMill® HPC-Pocket frezen voor hoogpresterend kamerfrezen!

Met volhardmetaal frezen van de Miller OptiMill® HPC-Pocket serie wordt kamers uitfrezen een bijzonder efficiënt freesproces. Dankzij een convexe holslijping en speciale boorpunt hebben deze VHM 3-snijder frezen namelijk een ideale geometrie voor het indalen in uw werkstuk. Dit kan axiaal borend, door schuin induiken (max. 45°) of voluit helicoïdaal. Verder is deze geometrie geoptimaliseerd voor het HPC frezen (High Performance Cutting) met hoge prestaties. De ongelijke tandsteek en spiraal zorgen voor hoge proceszekerheid en een rustig freesgedrag. Daarbij zorgt de hoekradius, die geschikt is voor DIN 6885 pasgleuven, voor extra stabilisatie van de snijkanten. Gleuffrezen kan dus ook: hiervoor zijn zelfs speciale diameters (Ø3,8-19,5) leverbaar.

Miller logo

Eigenschappen:

  • Convexe holslijping van kopsnijkanten, voor kamerfrezen met geavanceerde freespaden.
  • Unieke kopsnijdende freesgeometrie, met geïntegreerde boorpunt: wordt gepatenteerd.
  • Ongelijke tandverdeling en ongelijke spiralisering voorkomen zelfversterkende trillingen.
  • Snijkanten voorzien van sterke hoekradius* voor optimale spreiding van freeskrachten.

* Deze hoekradius is geschikt voor het frezen van pasgleuven volgens DIN6885 norm.

Voordelen:

  • Probleemloos helicoïdaal frezen en tot wel 45° schuin induiken.
  • Hoge prestaties bij axiaal borend- (plunging) en duikfrezen.
  • Vibraties worden voorkomen; freest buitengewoon rustig.
  • Sterk gestabiliseerde snijkant: nauwkeurig én hoge standtijd.

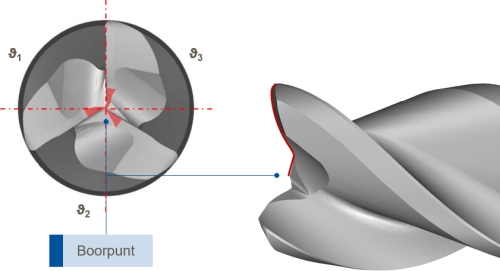

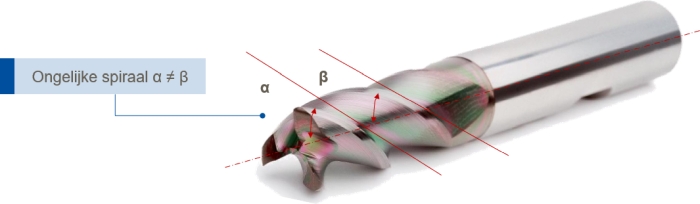

Tandsteek en spiraal ongelijk, met boorpunt van convexe snijkanten:

Gleuffrezen
Gleuffrezen
Hoekfrezen
Hoekfrezen
Schuin induiken
Ramping

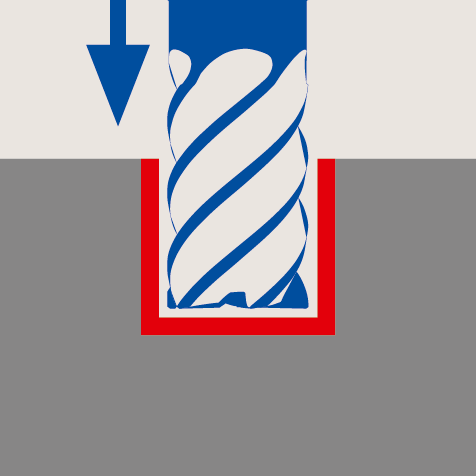

Borend frezen
Plunging

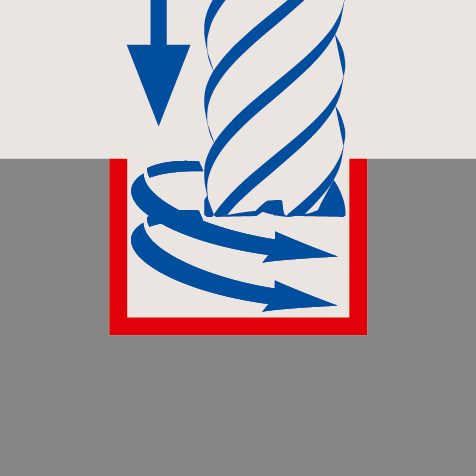

Helicoïdaal frezen
Helicoidaal

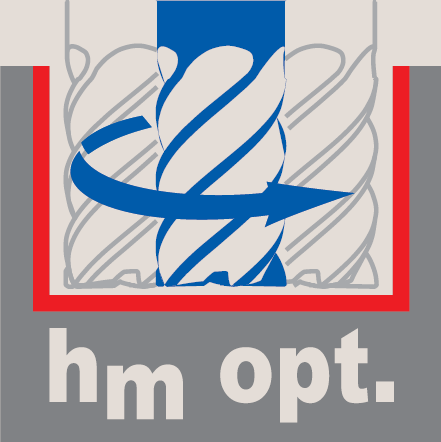

Trochoïdefrezen
Trochoidaal

Deze serie HPC-Pocket frezen biedt keuze uit drie universele types en een OptiMill-Alu-HPC-Pocket (M3413) voor het frezen van non-ferro materiaal, zoals aluminium. De universeel inzetbare OptiMill-Uni-HPC-Pocket frezen zijn leverbaar in drie types, variërend in snijlengte en verjonging of vrijlooplengte. Hieronder een overzicht:

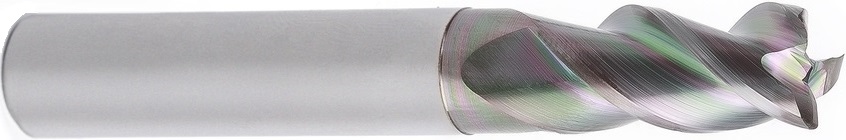

OptiMill-Alu-HPC-Pocket M3413 voor non-ferro's

M3413

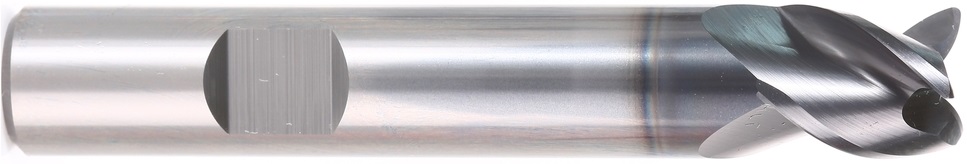

OptiMill-Uni-HPC-Pocket M3990 (kort)

M3990

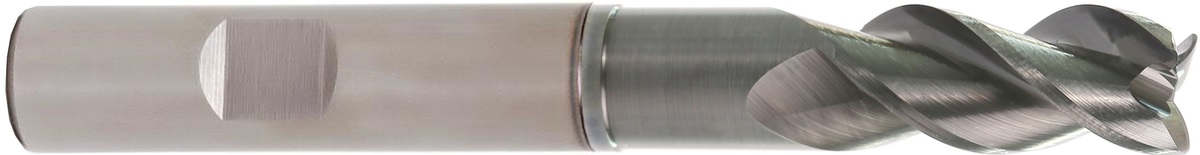

OptiMill-Uni-HPC-Pocket M3991 (lange vrijloop)

M3991

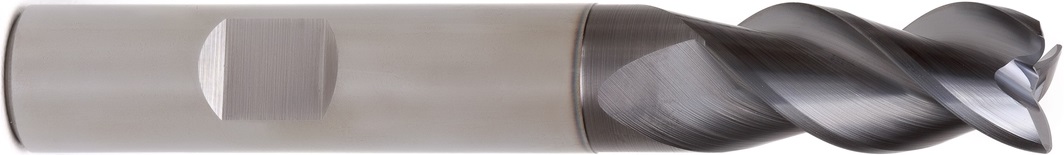

OptiMill-Uni-HPC-Pocket M3993 (lang)

M3993

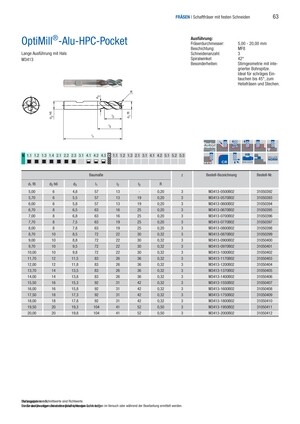

Alu-HPC-Pocket M3413 (PDF)
Documentatie M3413

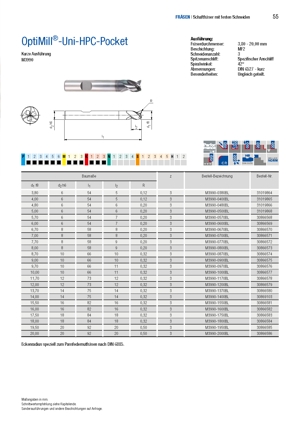

Uni-HPC-Pocket M3990 (PDF)
Documentatie M3990

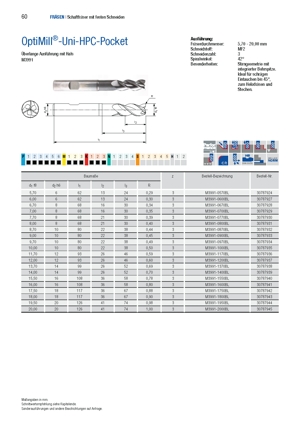

Uni-HPC-Pocket M3991 (PDF)
Documentatie M3991
Uni-HPC-Pocket M3993 (PDF)
Documentatie M3993
VIDEO: Alu-HPC-Pocket freest aluminium structuurdelen
VIDEO: Uni-HPC-Pocket freest 42CrMo4 en 16MnCr5

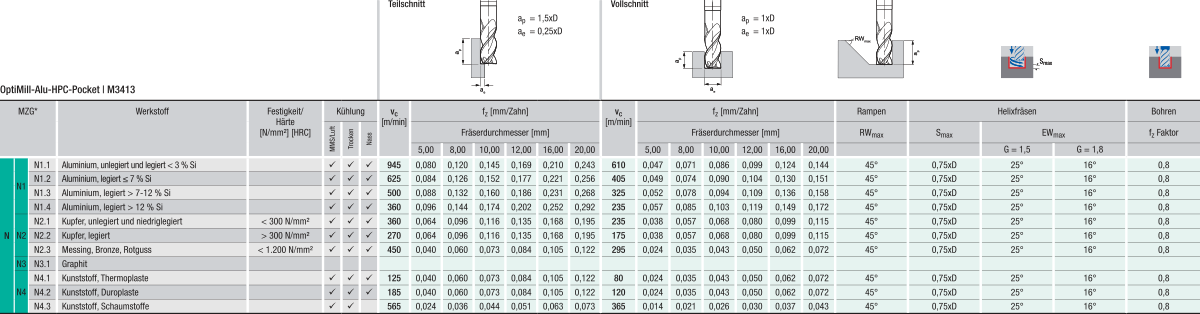

INZETWAARDEN: OptiMill-Alu-HPC-Pocket (M3413)

Inzetwaarden M3413

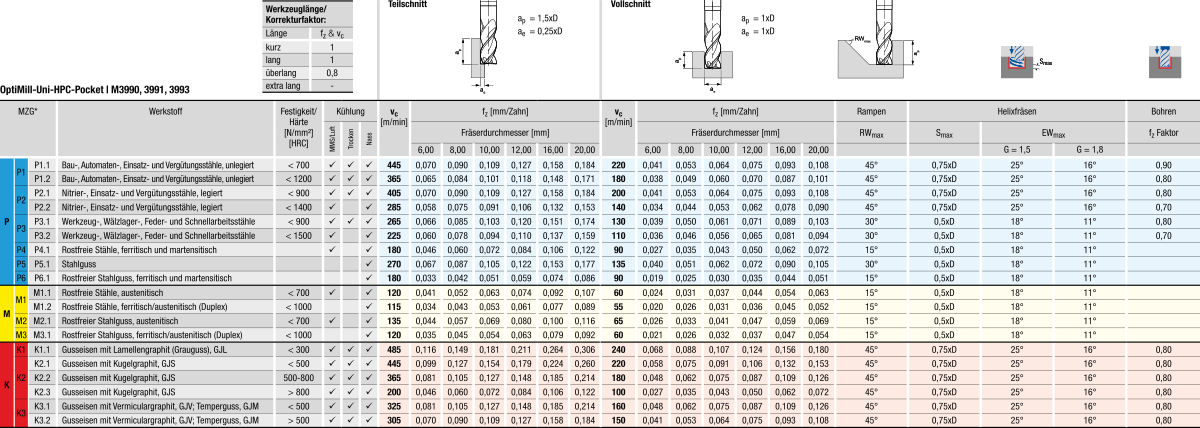

INZETWAARDEN: OptiMill-Uni-HPC-Pocket (M3990-M3993)

Inzetwaarden M3990-M3993

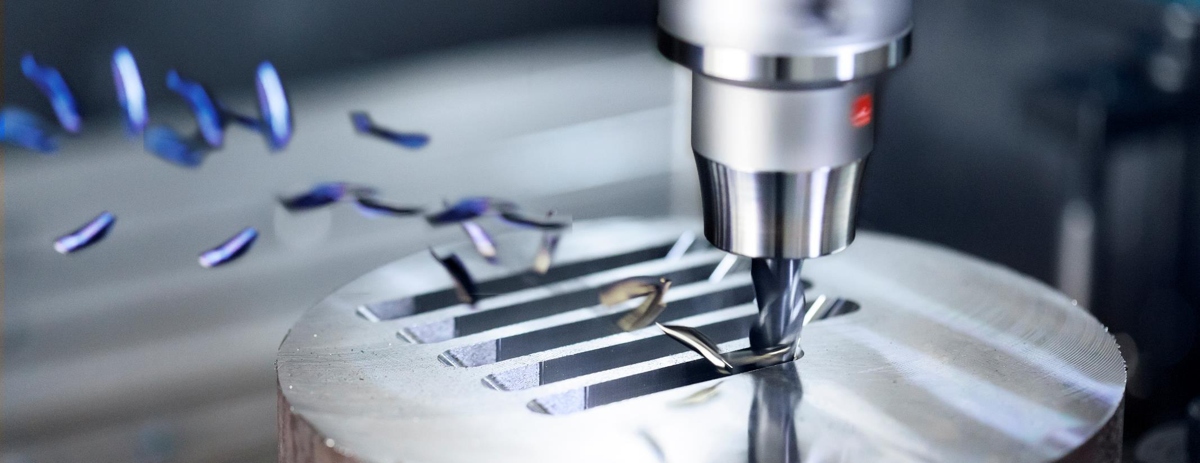

Panorama

Proefinzet: M3993 Ø12 mm art. 30788002

Bewerking: gleuffrezen in 20CrMnMo (SCM420H)

ParameterEenheidConcurrentMiller
Vc[m/min]68113
N[omw/min]1.8003.000
F[mm/omw]0,150,24
Vf[mm/min]270720
Ap[mm]24
Bewerking[sec]326
Levensduur[gleuven]6001.000

Resultaat: 81% sneller en 67% meer standtijd.

Proefinzet: M3993 Ø10 mm art. 30788000

Bewerking: gleuffrezen in 20CrMnMo (SCM420H)

ParameterEenheidConcurrentMiller
Vc[m/min]5794
N[omw/min]1.5003.000
F[mm/omw]0,100,20
Vf[mm/min]150600
Ap[mm]1,54,5
Bewerking[sec]506
Levensduur[gleuven]6001.000

Resultaat: 88% sneller en 67% meer standtijd.

Proefinzet: M3993 Ø6 mm art. 30787992

Bewerking: gleuffrezen in 20CrMnMo (SCM420H)

ParameterEenheidConcurrentMiller
Vc[m/min]3857
N[omw/min]2.0003.000
F[mm/omw]0,020,33
Vf[mm/min]150300
Ap[mm]0,52,0
Bewerking[sec]6520
Levensduur[gleuven]4801.200

Resultaat: 69% sneller en 150% meer standtijd.
