BILZ ThermoGrip® CoolJet krimphouders met twee extra koelkanalen

CoolJET krimpopnames van BILZ zijn voorzien van twee extra koelkanalen, ter aanvulling op het enkele axiale koelkanaal zoals dat in standaard opnames aanwezig is. Dit biedt voordelen: wat doet u bijvoorbeeld als uw gereedschap niet voor interne koeling geschikt is? Een axiaal koelkanaal is dan immers nutteloos. Daarnaast zijn er gevallen waarbij één centraal koelkanaal in de opname niet voldoende koelmiddel kan transporteren voor een optimale spaanafvoer; denk aan zeer diepe uitsparingen en machines met weinig koelmiddeldruk of -capaciteit. Hier biedt CoolJET uitkomst!

Dankzij twee boringen in de wand van een krimpopname kan koelmiddel direct naar de snijkant van het opgenomen gereedschap worden geleid. Dit vindt vooral toepassing bij gereedschappen zonder inwendige koelmiddeltoevoer en bij bewerking op plekken met een slechte spaanafvoer. Voordeel: geen spanen bij de snijkant, waardoor een verbeterde standtijd en hogere oppervlaktekwaliteit te behalen is. Daarnaast maakt de verbeterde spaanafvoer het mogelijk om dieper te frezen en doordat de koelvloeistof ook de snijkant bereikt, wordt het gereedschap beter gesmeerd en zijn de inzetwaarden verder te optimaliseren. U wint aan productiviteit!

Extra koelkanalen:

CoolJET koelkanalen

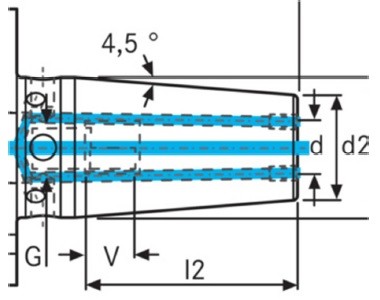

CoolJET doorsnee

Resultaten:

  • Veel betere spaanafvoer
  • Smeermiddel bereikt snijkant
  • Meer koeling van gereedschap

Uw voordelen:

  • Dieper frezen mogelijk
  • Hogere oppervlaktekwaliteit
  • Langere standtijden

Lees meer over BILZ

Wist u dat BILZ ook een variant heeft met meerdere kleine koelkanalen in de wand rondom het gereedschap? Dit heet Corona-Jet en is op aanvraag leverbaar.

BILZ ThermoGrip® Cooljet: STANDAARD assortiment krimpopnames

CoolJET is al enige tijd beschikbaar als optie voor BILZ krimpopnames, maar sinds 2019 heeft BILZ deze ook in haar standaard assortiment opgenomen. U profiteert van kortere levertijden en een snellere reactie op aanvragen en prijsopgaves voor krimpopnames met extra interne koelkanalen.

Momenteel zijn onderstaande krimphouders met SK40, SK50, BT40, BT50, HSK63 of HS100 opname en uitsteeklengte 80/120/160 mm standaard leverbaar:

SK40 standaardgeometrie

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0300-80-C1-AD40 3 80 61 15 20 20 5150243
T0400-80-C1-AD40 4 80 61 15 20 20 5150348
T0500-80-C1-AD40 5 80 61 15 20 25 5150349
T0600-80-C1-AD40 6 80 61 21 27 36 5150350
T0800-80-C1-AD40 8 80 61 21 27 36 5150351
T1000-80-C1-AD40 10 80 61 24 32 42 5150352
T1200-80-C1-AD40 12 80 61 24 32 47 5150353
T1400-80-C1-AD40 14 80 61 27 34 47 5150354
T1600-80-C1-AD40 16 80 61 27 34 50 5150356
T1800-80-C1-AD40 18 80 61 33 42 50 5150357
T2000-80-C1-AD40 20 80 61 33 42 52 5150358
T2500-100-C1-AD40 25 100 81 44 50 58 5150359
T3200-100-C1-AD40 32 100 81 44 50 62 5150360

SK40 AD lang (uitsteek 120 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-120-C1-AD40 6 120 101 21 27 36 5150365
T0800-120-C1-AD40 8 120 101 21 27 36 5150367
T1000-120-C1-AD40 10 120 101 24 32 42 5150368
T1200-120-C1-AD40 12 120 101 24 32 47 5150369
T1400-120-C1-AD40 14 120 101 27 34 47 5150370
T1600-120-C1-AD40 16 120 101 27 34 50 5150371
T1800-120-C1-AD40 18 120 101 33 42 50 5150373
T2000-120-C1-AD40 20 120 101 33 42 52 5150374
- 25 - - - - - -
- 32 - - - - - -

SK40 AD extra lang (uitsteek 160 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-160-C1-AD40 6 160 141 21 32 36 5150375
T0800-160-C1-AD40 8 160 141 21 32 36 5150376
T1000-160-C1-AD40 10 160 141 24 34 42 5150378
T1200-160-C1-AD40 12 160 141 24 34 47 5150380
T1400-160-C1-AD40 14 160 141 27 42 47 5150383
T1600-160-C1-AD40 16 160 141 27 42 50 5150385
T1800-160-C1-AD40 18 160 141 33 50 50 5150387
T2000-160-C1-AD40 20 160 141 33 50 52 5150389
- 25 - - - - - -
- 32 - - - - - -

SK50 ADF korte standaardgeometrie

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
- 3 - - - - - -
- 4 - - - - - -
- 5 - - - - - -
T0600-80-C1-ADF50 6 80 61 21 27 36 5150418
T0800-80-C1-ADF50 8 80 61 21 27 36 5150419
T1000-80-C1-ADF50 10 80 61 24 32 42 5150420
T1200-80-C1-ADF50 12 80 61 24 32 47 5150421
T1400-80-C1-ADF50 14 80 61 27 34 47 5150422
T1600-80-C1-ADF50 16 80 61 27 34 50 5150423
T1800-80-C1-ADF50 18 80 61 33 42 50 5150424
T2000-80-C1-ADF50 20 80 61 33 42 52 5150425
T2500-90-C1-ADF50 25 90 71 44 53 58 5150426
T3200-90-C1-ADF50 32 90 71 44 53 62 5150427

SK50 ADF lang (uitsteek 120 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-120-C1-ADF50 6 120 101 21 27 36 5150428
T0800-120-C1-ADF50 8 120 101 21 27 36 5150432
T1000-120-C1-ADF50 10 120 101 24 32 42 5150434
T1200-120-C1-ADF50 12 120 101 24 32 47 5150435
T1400-120-C1-ADF50 14 120 101 27 34 47 5150437
T1600-120-C1-ADF50 16 120 101 27 34 50 5150438
T1800-120-C1-ADF50 18 120 101 33 42 50 5150439
T2000-120-C1-ADF50 20 120 101 33 42 52 5150440
T2500-120-C1-ADF50 25 120 101 44 53 58 5150441
T3200-120-C1-ADF50 32 120 101 44 53 62 5150442

SK50 ADF extra lang (uitsteek 160 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-160-C1-ADF50 6 160 141 21 32 36 5150444
T0800-160-C1-ADF50 8 160 141 21 32 36 5150445
T1000-160-C1-ADF50 10 160 141 24 34 42 5150447
T1200-160-C1-ADF50 12 160 141 24 34 47 5150448
T1400-160-C1-ADF50 14 160 141 27 42 47 5150450
T1600-160-C1-ADF50 16 160 141 27 42 50 5150451
T1800-160-C1-ADF50 18 160 141 33 51 50 5150453
T2000-160-C1-ADF50 20 160 141 33 51 52 5150454
T2500-160-C1-ADF50 25 160 141 44 60 58 5150455
T3200-160-C1-ADF50 32 160 141 44 60 62 5150457

BT40 JDF korte standaardgeometrie

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0300-90-C1-JDF40 3 90 63 15 20 20 5150234
T0400-90-C1-JDF40 4 90 63 15 20 20 5150941
T0500-90-C1-JDF40 5 90 63 15 20 25 5150518
T0600-90-C1-JDF40 6 90 63 21 27 36 5150519
T0800-90-C1-JDF40 8 90 63 21 27 36 5150521
T1000-90-C1-JDF40 10 90 63 24 32 42 5150942
T1200-90-C1-JDF40 12 90 63 24 32 47 5150511
T1400-90-C1-JDF40 14 90 63 27 34 47 5150531
T1600-90-C1-JDF40 16 90 63 27 34 50 5150534
T1800-90-C1-JDF40 18 90 63 33 42 50 5150535
T2000-90-C1-JDF40 20 90 63 33 42 52 5150537
T2500-100-C1-JDF40 25 100 73 44 53 58 5150539
T3200-100-C1-JDF40 32 100 73 44 53 62 5150542

BT40 JDF lang (uitsteek 120 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-120-C1-JDF40 6 120 93 21 27 36 5150543
T0800-120-C1-JDF40 8 120 93 21 27 36 5150553
T1000-120-C1-JDF40 10 120 93 24 32 42 5150554
T1200-120-C1-JDF40 12 120 93 24 32 47 5150555
T1400-120-C1-JDF40 14 120 93 27 34 47 5150556
T1600-120-C1-JDF40 16 120 93 27 34 50 5150557
T1800-120-C1-JDF40 18 120 93 33 42 50 5150899
T2000-120-C1-JDF40 20 120 93 33 42 52 5150900
T2500-120-C1-JDF40 25 120 93 44 53 58 5150901
T3200-120-C1-JDF40 32 120 93 44 53 62 5150902

BT40 JDF extra lang (uitsteek 160 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-160-C1-JDF40 6 160 133 21 32 36 5150904
T0800-160-C1-JDF40 8 160 133 21 32 36 5150905
T1000-160-C1-JDF40 10 160 133 24 34 42 5150906
T1200-160-C1-JDF40 12 160 133 24 34 47 5150907
T1400-160-C1-JDF40 14 160 133 27 42 47 5150908
T1600-160-C1-JDF40 16 160 133 27 42 50 5150910
T1800-160-C1-JDF40 18 160 133 33 51 50 5150911
T2000-160-C1-JDF40 20 160 133 33 51 52 5150912
T2500-160-C1-JDF40 25 160 133 44 53 58 5150913
- 32 - - - - - -

BT50 JD korte standaardgeometrie

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
- 3 - - - - - -
- 4 - - - - - -
- 5 - - - - - -
T0600-100-C1-JD50 6 100 62 21 27 36 5150928
T0800-100-C1-JD50 8 100 62 21 27 36 5150929
T1000-100-C1-JD50 10 100 62 24 32 42 5150930
T1200-100-C1-JD50 12 100 62 24 32 47 5150931
T1400-100-C1-JD50 14 100 62 27 34 47 5150932
T1600-100-C1-JD50 16 100 62 27 34 50 5150933
T1800-100-C1-JD50 18 100 62 33 42 50 5150935
T2000-100-C1-JD50 20 100 62 33 42 52 5150936
T2500-110-C1-JD50 25 110 72 44 53 58 5150937
T3200-110-C1-JD50 32 110 72 44 53 62 5150938

BT50 JD lang (uitsteek 120 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-120-C1-JD50 6 120 82 21 27 36 5150945
T0800-120-C1-JD50 8 120 82 21 27 36 5150946
T1000-120-C1-JD50 10 120 82 24 32 42 5150947
T1200-120-C1-JD50 12 120 82 24 32 47 5150948
T1400-120-C1-JD50 14 120 82 27 34 47 5150949
T1600-120-C1-JD50 16 120 82 27 34 50 5150950
T1800-120-C1-JD50 18 120 82 33 42 50 5150951
T2000-120-C1-JD50 20 120 82 33 42 52 5150953
T2500-120-C1-JD50 25 120 82 44 53 58 5150954
T3200-120-C1-JD50 32 120 82 44 53 62 5150955

BT50 JD extra lang (uitsteek 160 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-160-C1-JD50 6 160 122 21 32 36 5150959
T0800-160-C1-JD50 8 160 122 21 32 36 5150960
T1000-160-C1-JD50 10 160 122 24 34 42 5150961
T1200-160-C1-JD50 12 160 122 24 34 47 5150962
T1400-160-C1-JD50 14 160 122 27 42 47 5150963
T1600-160-C1-JD50 16 160 122 27 42 50 5150964
T1800-160-C1-JD50 18 160 122 33 51 50 5150966
T2000-160-C1-JD50 20 160 122 33 51 52 5150967
T2500-160-C1-JD50 25 160 122 44 60 58 5150968
T3200-160-C1-JD50 32 160 122 44 60 62 5150969

HSK63A korte standaardgeometrie

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0300-80-C1-HSKA63 3 80 54 15 20 20 5150192
T0400-80-C1-HSKA63 4 80 54 15 20 20 5150201
T0500-80-C1-HSKA63 5 80 54 15 20 25 5147940
T0600-80-C1-HSKA63 6 80 54 21 27 36 5150210
T0800-80-C1-HSKA63 8 80 54 21 27 36 5150212
T1000-85-C1-HSKA63 10 85 59 24 32 42 5150214
T1200-90-C1-HSKA63 12 90 64 24 32 47 5150217
T1400-90-C1-HSKA63 14 90 64 27 34 47 5150218
T1600-95-C1-HSKA63 16 95 69 27 34 50 5150219
T1800-95-C1-HSKA63 18 95 69 33 42 50 5150220
T2000-100-C1-HSKA63 20 100 74 33 42 52 5150222
T2500-115-C1-HSKA63 25 115 89 44 52,5 58 5150223
T3200-120-C1-HSKA63 32 120 94 44 52,5 62 5150224

HSK63A lang (uitsteek 120 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-120-C1-HSKA63 6 120 94 21 27 36 aanvraag
T0800-120-C1-HSKA63 8 120 94 21 27 36 5150226
T1000-120-C1-HSKA63 10 120 94 24 32 42 5150227
T1200-120-C1-HSKA63 12 120 94 24 32 47 5150228
T1400-120-C1-HSKA63 14 120 94 27 34 47 5150229
T1600-120-C1-HSKA63 16 120 94 27 34 50 5150230
T1800-120-C1-HSKA63 18 120 94 33 42 50 5150231
T2000-120-C1-HSKA63 20 120 94 33 42 52 5150232
T2500-120-C1-HSKA63 25 120 94 44 52,5 58 5150233
T3200-120-C1-HSKA63 32 120 94 44 52,5 62 5150224

HSK63A extra lang (uitsteek 160 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-160-C1-HSKA63 6 160 134 21 32 36 5150235
T0800-160-C1-HSKA63 8 160 134 21 32 36 5150236
T1000-160-C1-HSKA63 10 160 134 24 34 42 5150238
T1200-160-C1-HSKA63 12 160 134 24 34 47 5150240
T1400-160-C1-HSKA63 14 160 134 27 42 47 5150241
T1600-160-C1-HSKA63 16 160 134 27 42 50 5150242
T1800-160-C1-HSKA63 18 160 134 33 51 50 5150940
T2000-160-C1-HSKA63 20 160 134 33 51 52 5150245
T2500-160-C1-HSKA63 25 160 134 44 52,5 58 5150247
T3200-160-C1-HSKA63 32 160 134 44 52,5 62 5150248

HSK100A korte standaardgeometrie

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
- 3 - - - - - -
- 4 - - - - - -
- 5 - - - - - -
T0600-85-C1-HSK-A100 6 85 56 21 27 36 5150254
T0800-85-C1-HSK-A100 8 85 56 21 27 36 5150255
T1000-90-C1-HSKA100 10 90 61 24 32 42 5150257
T1200-95-C1-HSKA100 12 95 66 24 32 47 5150266
T1400-95-C1-HSKA100 14 95 66 27 34 47 5150267
T1600-100-C1-HSKA100 16 100 71 27 34 50 5150268
T1800-100-C1-HSKA100 18 100 71 33 42 50 5150269
T2000-105-C1-HSKA100 20 105 76 33 42 52 5150270
T2500-115-C1-HSKA100 25 115 86 44 53 58 5150271
T3200-120-C1-HSKA100 32 120 91 44 53 62 5150272

HSK100A lang (uitsteek 120 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-120-C1-HSK-A100 6 120 91 21 27 36 5150279
T0800-120-C1-HSK-A100 8 120 91 21 27 36 5150280
T1000-120-C1-HSKA100 10 120 91 24 32 42 5150281
T1200-120-C1-HSKA100 12 120 91 24 32 47 5150282
T1400-120-C1-HSKA100 14 120 91 27 34 47 5150283
T1600-120-C1-HSKA100 16 120 91 27 34 50 5150284
T1800-120-C1-HSKA100 18 120 91 33 42 50 5150285
T2000-120-C1-HSKA100 20 120 91 33 42 52 5150286
T2500-120-C1-HSKA100 25 120 91 44 53 58 5150289
T3200-120-C1-HSKA100 32 120 91 44 53 62 5150272

HSK100A extra lang (uitsteek 160 mm)

Krimp opname D1 A L3 D2 D3 L1 Artikelnr.
T0600-160-C1-HSK-A100 6 160 131 21 32 36 5150295
T0800-160-C1-HSK-A100 8 160 131 21 32 36 5150293
T1000-160-C1-HSKA100 10 160 131 24 34 42 5150299
T1200-160-C1-HSKA100 12 160 131 24 34 47 5150300
T1400-160-C1-HSKA100 14 160 131 27 42 47 5150301
T1600-160-C1-HSKA100 16 160 131 27 42 50 5150302
T1800-160-C1-HSKA100 18 160 131 33 51 50 5150303
T2000-160-C1-HSKA100 20 160 131 33 51 52 5150304
T2500-160-C1-HSKA100 25 160 131 44 60 58 5150306
T3200-160-C1-HSKA100 32 160 131 44 60 62 5150307
