EUC-Speed verzinkers

Deze revolutionair nieuwe kegelverzinkers zijn uniek dankzij een innovatieve geometrie met extreem ongelijke (EUC) tandverdeling. Voorzien van geprepareerde snijkanten en een speciale coating, verspaant dit gereedschap veel lichter en is het resultaat ook vele malen beter. Inmiddels gepatenteerd, is dit werkelijk een revolutie in het verzinken!

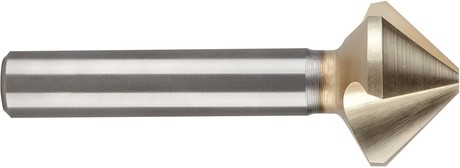

EUC-Speed verzinker

Kenmerken

EUC-Speed kenmerken
Ook in VHM
EUC-Speed VHM

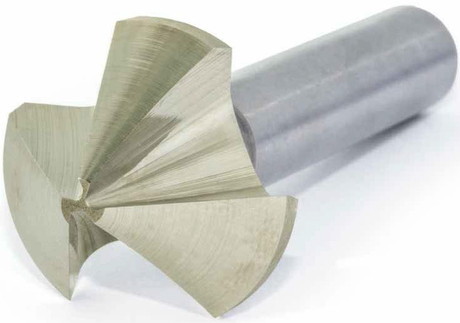

Extreem ongelijke tandsteek
EUC-Speed kop met ongelijke tandsteek
50% minder axiale kracht
Axiale krachten

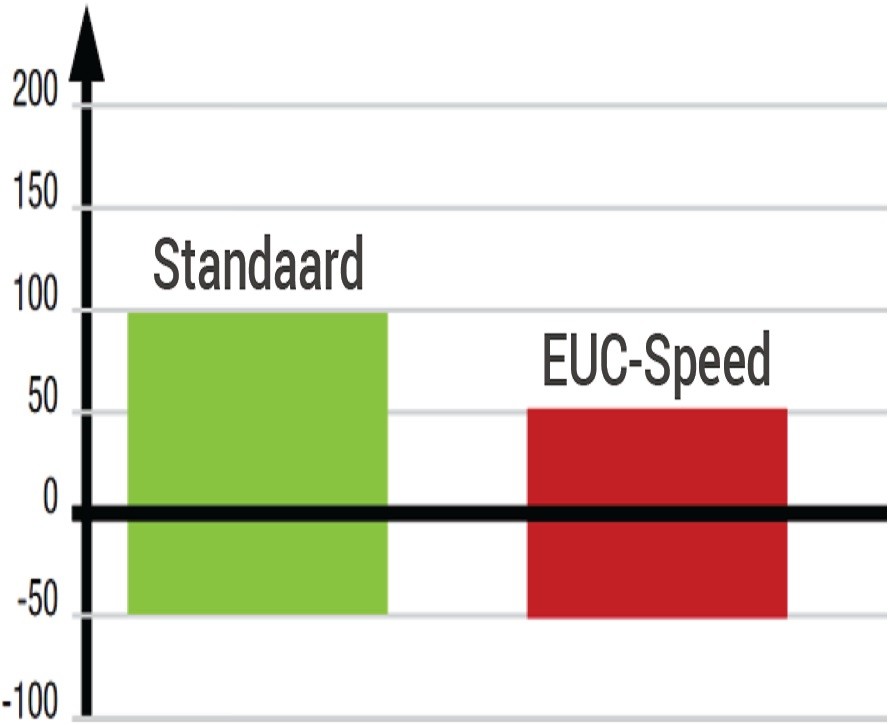

25% minder radiale kracht
Radiale krachten
Optimale verzinking

Voorbeeld: verzinken van 42CrMo4 met Vc=15 m/min, F=0,15 mm/omw.

Standaard verzonken gat
Gat verzonken met EUC-Speed

Links: standaard, Rechts: EUC-Speed.

Verdere kenmerken: Precisie-uitvoering, Rechtssnijdend, Radiaal vrijgeslepen, Speciale coating

Hagro presenteert! We hebben weer een mooie brochure voor u gemaakt, waarin u alle kenmerken en voordelen van de EUC-Speed verzinkers eens rustig kunt doorlezen. Volledig Nederlandstalig uiteraard. Hieronder vindt u de kernpunten.

HSS nu ook met 3 spanvlakken!

De praktijk: Inzet EUC-Speed verzinker met dezelfde gegevens als met normale verzinker zonder EUC vertanding. Goed resultaat. Optisch een strak oppervlak zonder aftekening. Er is verbetering t.o.v. de gewone 90° verzinker. Deze EUC versie snijdt mooi licht.

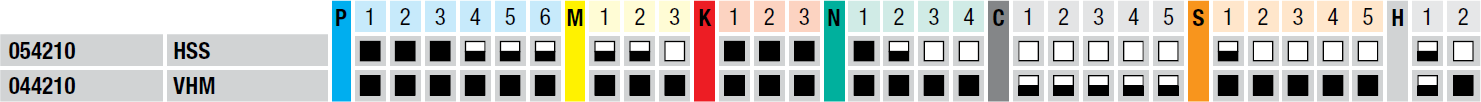

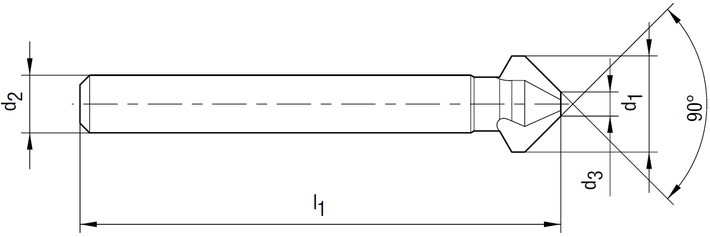

EUC-Speed maatvoering EUC HSS vs. VHM
d1 d2 (h9) d3 l1 z HSS
(054210)
HSS+spanvlakken
(054207)
VHM
(044210)
4,30 4 1,3 40 3 30662977 30881866 -
6,00 5 1,5 45 3 30662978 30881867 -
6,30 5 1,5 45 3 30602669 30881868 30729770
8,00 6 2,0 50 3 30662979 30881869 -
8,30 6 2,0 50 3 30662980 30881870 30729772
10,00 6 2,5 50 3 30662982 30881871 -
10,40 6 2,5 50 3 30602672 30881872 30729774
11,50 8 2,8 56 3 30662984 30881873 -
12,40 8 2,8 56 3 30662985 30881874 30729776
15,00 10 3,2 60 3 30662986 30881875 -
16,50 10 3,2 60 3 30602673 30881876 30729778
19,00 10 3,5 63 3 30662987 30881877 -
20,50 10 3,5 63 3 30602674 30881878 30729780
23,00 10 3,8 67 3 30662988 30881879 -
25,00 10 3,8 67 3 30602675 30881880 30729782
31,00 12 4,2 71 3 30662989 30881881 30729783

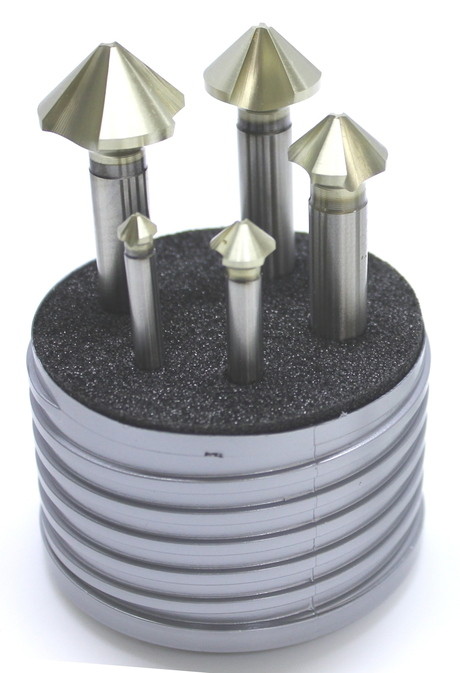

EUC-Speed HSS ook verkrijgbaar als set!

Set met 5 verzinkers:
  • Ø6,30
  • Ø10,40
  • Ø16,50
  • Ø20,50
  • Ø25,00

Set 054218 met type 054210: art. 30602967

Set 054217 met type 054207: art. 30897967

EUC-Speed set 054218
