FormMax roltappen voor enorme standtijden!

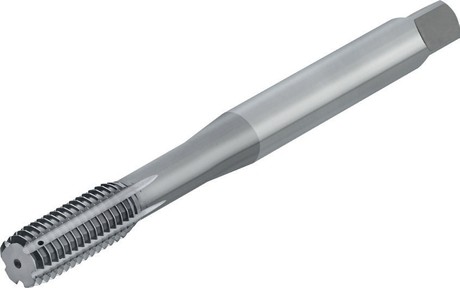

De nieuwe FormMax volhardmetalen roltappen van LMT Fette zijn vervaardigd uit een nieuw ontwikkeld hardmetaal substraat met een uiterst fijne korrelgrootte. Verder is de geometrie geoptimaliseerd en aan de wensen van de markt aangepast. Doordat de gecoate oppervlakken van de roltap uiterst glad zijn, is zowel de kwaliteit van de getapte schroefdraad als de totale standtijd van het gereedschap sterk verhoogd. Bovendien zorgen de hogere snijsnelheden van deze roltap ervoor dat u een hogere productiviteit bij het draadvormen kunt realiseren. FormMax roltappen zijn uitgerust met geïntegreerde koelkanalen (centraal of radiaal, naar keuze) en zijn leverbaar in metrische maten M4 t/m M12 en MF14x1,00 t/m MF14x1,50 metrisch fijn.
Vormen in plaats van verspanen: Vergeleken met het door snijtappen verspanen van schroefdraad, heeft draadvormen met roltappen de voordelen van een hogere repeteernauwkeurigheid en een sterkere schroefdraad na de bewerking. Vergeleken met HSS roltappen kunt u met de FormMax roltappen ook hogere snijsnelheden en langere standtijden behalen. Dit zorgt voor meer rendement bij uw draadproductie !
FormMax roltappen zijn ook bijzonder geschikt voor serieproductie!

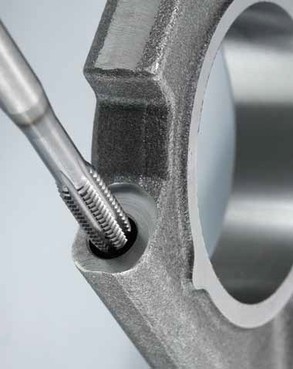

De FormMax tap is bijzonder geschikt voor serieproductie, bijvoorbeeld in de automobiel- en toeleveringsindustrie. Zo wordt de FormMax roltap gebruikt voor het produceren van aandrijfassen en krukassen uit diverse soorten staal waaronder austenitisch, maar ook voor producten die uit koperlegeringen of aluminium zijn vervaardigd. Het voordeel voor de gebruiker van FormMax zit in kortere productietijden en een langere levensduur van de roltappen.
Eigenschappen van FormMax
- Nieuw ontwikkelde kwaliteit hardmetaal (VHM)
- Speciaal ontwikkelde draadvormende geometrie
- Extra gladde coating voor universele inzet
- Schachten met h6 tolerantie (o.a. krimphouders)
- Geschikt voor MMS, dankzij gecentreerde schacht
Met interne koeling: centraal, radiaal
Alle FormMax roltappen zijn met interne koeling uitgerust. U heeft hier de keuze tussen centraal uittredende koeling of radiaal uittredende koeling.
Voordelen van de FormMax roltappen:
- Universeel inzetbaar (excl. gehard materiaal)
- Roltappen geschikt voor krimphouders
- Lagere productiekosten dankzij hogere toeren (rotatiesnelheid) in vergelijk met HSS roltappen
- Lagere gereedschapskosten dankzij de hogere standtijden bij het vervaardigen van schroefdraad
- Maximale proceszekerheid door het vermijden van spanen bij het (spaanloos) roltappen van draad
- Sterke schroefdraad, hoge profielnauwkeurigheid en top oppervlaktekwaliteit door het draadvormen
FormMax 6091C
|
||||||||||
| Metrische schroefdraad | Interne koeling | |||||||||

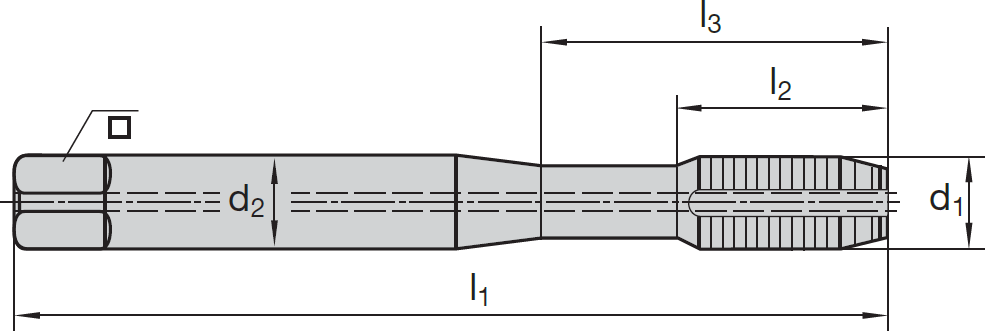

| d1 | P | l1 | l2 | l3 | d2 h6 | □ h12 | z | Boor | Centraal | Radiaal |
| M4 | 0,7 | 63 | 13 | 21 | 4,5 | 3,4 | 4 | 3,7 | 7210831 | 7210837 |
| M5 | 0,8 | 70 | 15 | 25 | 6 | 4,9 | 4 | 4,65 | 7210832 | 7210838 |
| M6 | 1 | 80 | 16 | 30 | 6 | 4,9 | 4 | 5,55 | 7210833 | 7210839 |
| M8 | 1,25 | 90 | 17 | 35 | 8 | 6,2 | 5 | 7,45 | 7210834 | 7210840 |
| M10 | 1,5 | 100 | 20 | 40 | 10 | 8 | 5 | 9,3 | 7210835 | 7210841 |
| M12 | 1,75 | 110 | 24 | – | 9 | 7 | 5 | 11,2 | 7210836 | 7210842 |
|
FormMax 6094C
|
||||||||||
| Metrisch fijne schroefdraad | Interne koeling | |||||||||
| d1 | P | l1 | l2 | l3 | d2 h6 | □ h12 | z | Boor | Centraal | Radiaal |
| MF8 | 1 | 90 | 14 | 35 | 8 | 6,2 | 5 | 7,55 | 7210843 | 7210849 |
| MF10 | 1 | 100 | 14 | 40 | 10 | 8 | 5 | 9,55 | 7210844 | 7210850 |
| MF12 | 1 | 100 | 14 | – | 9 | 7 | 5 | 11,55 | 7210845 | 7210851 |
| MF12 | 1,5 | 100 | 20 | – | 9 | 7 | 5 | 11,3 | 7210846 | 7210852 |
| MF14 | 1 | 100 | 14 | – | 11 | 9 | 6 | 13,55 | 7210847 | 7210853 |
| MF14 | 1,5 | 100 | 20 | – | 11 | 9 | 6 | 13,3 | 7210848 | 7210854 |
Toepassingsvoorbeeld
Bewerking
- Onderdeel: Aandrijfstang
- Materiaal: 70MnVS4 + 46MnVS5
- Soort gat: Blind
- Schroefdraad: M8 x 1,00
- Diepte: 12 mm
- Voorboor Ø: 7,54 mm
Concurrent
- Gereedschap: VHM roltap
- Standtijd: 26.000 gaten
- Snijsnelheid: 18 m/min
- Koeling: MMS
Verbetering geeft u een besparing bij de productiekosten van schroefdraad!
LMT Fette
- Gereedschap: FormMax 6091C
- Standtijd: 32.000 gaten
- Snijsnelheid: 18 m/min
- Koeling: MMS
Documentatie (PDF)
LMT magazine (PDF)
Inzet van roltappen vereist materiaal met trekvastheid van <1.400 N/mm2 en tenminste 8% rek. Advies nodig?
Snijgegevens
| ISO | Materiaal | Snijsnelheid |
| P1 | Staal <500 N/mm2 | ■ Vc = 20-40 m/min |
| P2 | Staal 500-1000 N/mm2 | ■ Vc = 20-30 m/min |
| P3 | Staal >1000 N/mm2 | □ Vc = 10-20 m/min |
| M1 | RVS austenitisch | ■ Vc = 10-20 m/min |
| M2 | RVS martensitisch | □ Vc = 10-15 m/min |
| K1 | Lamellair gietijzer | |
| K2 | Nodulair gietijzer | □ Vc = 20-30 m/min |
| N1 | Non-Ferro < 5% Si | ■ Vc = 20-40 m/min |
| N2 | Non-Ferro 5-10% Si | ■ Vc = 15-30 m/min |
| N3 | Non-Ferro > 10% Si | |
| N4 | Grafiet | |
| S1 | Titaniumlegeringen <900 N/mm2 | □ Vc = 6-15 m/min |
| S2 | Titaniumlegeringen >1300 N/mm2 | |
| H1 | Gehard materiaal 45-55 HRC |
