HPF Max: de nieuwste modulaire roltappen met nóg hogere standtijden

Jaren geleden al presenteerde LMT Fette hun eerste generatie modulaire roltappen: HPF (High Performance Former) genaamd. Intussen heeft men met dit bijzondere modulaire ontwerp echt naam gemaakt in het spaanloos vormen van inwendige draad. Het ontwerp combineert de hoge slijtvastheid van een hardmetalen wisselkop met de taaiheid van een aparte stalen schacht. Zo bereikt men ongekende prestaties op het raakvlak van kwaliteit en efficiëntie, met gereduceerde totale gereedschapkosten.

NIEUW: Medio 2018 heeft LMT Fette het HPF Max roltappen assortiment uitgebreid met grote metrische maten t/m M33. Deze kunt u onderaan terugvinden.

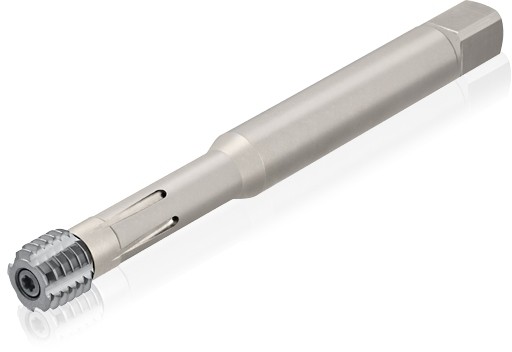

HPF Max

Nu ook met extra lange schacht

Voordelen van modulaire roltappen (HPF)

  • Bij einde levensduur alleen de wisselkop vervangen, niet het hele gereedschap
  • U kunt sneller van gereedschap (draadsoort) wisselen, zelfs in de machine
  • Beste van 2 werelden: een taaie stalen schacht met slijtvaste VHM wisselkop
  • Geen aanpassing van uitsteeklengte (offset) bij wijzigen van draadsoort
  • Efficiëntere inzet van uw kapitaal voor gereedschappen

Deze voordelen leiden in de praktijk tot een veel langere levensduur van uw tappen, zeker wanneer dit wordt vergeleken met 1-delige of "monoblock" gereedschap. Mede hierdoor is HPF Max echt een kosteneffectieve oplossing voor het produceren van grote aantallen inwendige schroefdraad, in massaproductie of anderszijds.

Materiaalstructuur

Daarnaast is een wezenlijk voordeel van roltappen dat hierbij de materiaalstructuur van een werkstof niet wordt verbroken. In de illustraties hiernaast ziet u uitgebeeld wat dit precies betekent.

Links: Snijtappen neemt materiaal weg; sommige lagen materiaal sluiten niet meer aan en zijn zwakker.

Rechts: Roltappen neemt geen materiaal weg, maar drukt de lagen in elkaar tot een zeer sterk geheel.

Materiaal na snijtappen

snijtappen

Materiaal na roltappen

snijtappen

Belangrijk: Voor het gebruik van roltappen moet het te bewerken materiaal tenminste ≥8% rek en niet meer dan <1400 N/mm2 trekvastheid hebben.

HPF is nóg beter geworden

Dankzij hun brede ervaringen op het gebied van modulaire roltappen heeft LMT Fette in de loop der jaren diverse mogelijkheden tot technische verbetering ondekt. Verbeteringen die zijn samengebracht een vervolgens opgenomen zijn in de nieuw ontwikkelde HPF Max roltappen. Hiermee worden nóg hogere prestaties mogelijk. Men heeft nu, naast het befaamde modulaire HPF ontwerp dat uiteraard is behouden, vier nieuwe significante eigenschappen in het ontwerp geïntroduceerd...

Nieuwe eigenschappen

  • Een verbeterd fijnkorrelig hardmetaal substraat LCP25G
  • Verder geoptimaliseerde koudvervormende roltap geometrie
  • De meest slijtvaste TiCN coating die men nu kan aanbrengen
  • Gemoderniseerde schacht met verbeterde oppervlaktebescherming
HPF 6090

Voordelen

  • Maximale levensduur door nieuwe hardmetaalsoort, geometrie en coating
  • Verkorting van bewerkingstijden dankzij een verhoogde omtreksnelheid
  • Hoge proceszekerheid door het befaamde modulaire ontwerp van HPF
  • Kostenbesparend door het herhaaldelijke gebruik van de stalen schacht
  • Zeer efficiënt inzetbaar in massaproductie en de algemene machinebouw
  • Te gebruiken op een breed spectrum materialen in de groepen ISO-P/N/M

HPF Max roltappen voor grotere schroefdraad (t/m M33)

Met hun modulaire HPF roltappen heeft LMT Fette al jaren een uniek aanbod in de markt voor het niet-verspanend vormen van inwendige schroefdraad. Na het grote succes van deze HPF tappen en de nieuwe uitvoering HPF Max, heeft LMT Fette hun assortiment modulaire roltappen uitgebreid en ook voor grote metrische schroefdraden (t/m M33) geschikt gemaakt.

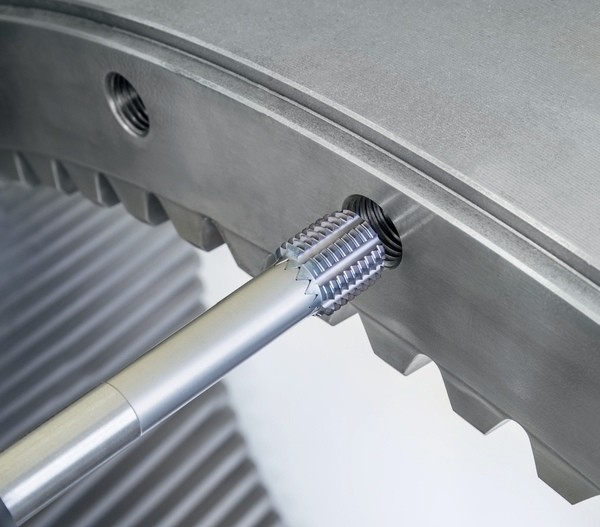

HPF Max roltap 6096 in de praktijk (M30)
HPF Max en werkstuk

Belangrijkste eigenschappen

Bovenop het modulaire ontwerp van HPF zorgen vooral onderstaande technische eigenschappen van HPF Max voor verbeterde prestaties bij grote schroefdraden:

  • Het nieuwe fijnkorrelig hardmetaal substraat (LCP25G)
  • De geoptimaliseerde koudvervormende geometrie (SX)
  • Het vormprofiel met bijzonder slijtvaste coating (TiCN)

Ook bij het spaanloos vormen van grote schroefdraden dragen bovenstaande eigenschappen bij tot een langere levensduur van uw tappen, maar vooral ook tot hogere inzetwaarden dan er voorheen mogelijk was bij zulke toepassingen.

Voordelen in de praktijk

  • Het verbeterde fijnkorrelig hardmetaal substraat met nieuwe geometrie en TiCN coating leveren maximale standtijden bij inzet op grote schroefdraad
  • Door hoge inzetwaarden is een grote schroefdraad toch erg snel te maken
  • Het assortiment HPF Max dekt nu M8-M33 als bereik, standaard leverbaar
  • Grondstoffen worden beter benut door herhaaldelijk gebruik van de schacht
  • Efficiënt inzetbaar voor grote series of simpelweg langdurig productiegebruik
  • Breed toepassingsgebied voor stalen, non-ferro's en RVS materiaalgroepen

Daarnaast biedt HPF Max als modulaire roltap natuurlijk ook alle voordelen van een modulair gereedschapsysteem: hogere flexibiliteit door een breed assortiment dat in uniforme afmetingen is uitgevoerd, waardoor u minder verschillende gereedschappen op voorraad dient te houden. Bij onze HPF Max roltappen is dit mogelijk door de gepatenteerde verbinding tussen wisselkop en schacht. Hierdoor kan men tevens de volhardmetalen roltap geometrie combineren met een taaie stalen schacht, maar dan in een uitwisselbaar geheel. Wanneer men deze voordelen optimaal benut, leidt HPF Max tot lagere voorraadkosten met behoud van hoge proceszekerheid.

Specificaties en nadere informatie

HPF Max 6095 voor M8 t/m M20 combi

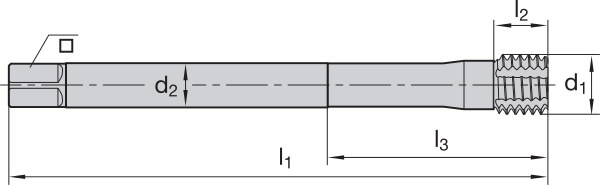

HPF Max afmetingen

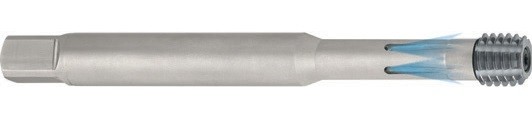

HPF Max zonder IK HPF Max met IK radiaal
d1 Z Kop 6HX Kop 6GX l1 l2 l3 d2 boor Opname Schacht Schacht IKR
M8x1,25572488357248853908,53586,27,45No.291153249124006
M10x1,557248836724885410010401089,3No.391153259123970
M12x1,75572488377248855110125012911,2No.591153279124018
M14x267248838724885611013,512913,1No.791153299124024
M16x267248839724885711013,512915,05No.891153309124043
M18x2,56**12516,5141116,8No.991153319124063
M20x2,567248840724885812517161218,8No.1091153329126426

* Op aanvraag IKR: interne koeling radiaal

HPF Max 6095 voor M8 t/m M20 blind

HPF Max afmetingen
HPF Max met IK centraal
d1 Z Kop 6HX Kop 6GX l1 l2 l3 d2 boor Opname Schacht Schacht IKZ
M8x1,25572488957248913908,53586,27,45No.2-7074833
M10x1,557248896724891410010401089,3No.3-7074834
M12x1,75572488977248915110125012911,2No.5-7074836
M12x1,7557248897724891511012-9711,2No.5.1-7143564
M14x267248898724891611013,5-12913,1No.7-7074838
M14x267248898724891611013,5-11913,1No.7.1-7143565
M16x267248899724891711013,5-12915,05No.8-7074839
M18x2,56**12516,5-141116,8No.9-7074840
M20x2,567248900724891812517-161218,8No.10-7074841

* Op aanvraag IKZ: interne koeling centraal

HPF Max 6095 voor MF8 t/m MF24 combi

HPF Max afmetingen
HPF Max zonder IK HPF Max met IK radiaal
d1 Z Kop 6HX Kop 6GX l1 l2 l3 d2 boor Opname Schacht Schacht IKR
MF8x157248841*908,53586,27,55No.291153249124006
MF10x157248842724885910010401089,55No.391153259123970
MF10x1,2557248843*10010401089,4No.391153259123970
MF12x1572488447248860110125012911,55No.591153279124018
MF12x1,25572488457248861110125012911,4No.591153279124018
MF12x1,5572488467248862110125012911,3No.591153279124018
MF14x167248847*11013,5-12913,55No.791153299124024
MF14x1,567248848724886311013,5-12913,3No.791153299124024
MF16x167248849*11013,5-12915,55No.891153309124043
MF16x1,567248850724886411013,5-12915,3No.891153309124043
MF18x16**12516,5-141117,55No.991153319124063
MF18x1,567248851*12516,5-141117,3No.991153319124063
MF20x1,567248852724886512517-161219,3No.1091153329126426
MF22x1,567080950*12519-1814,521,3No.2070814857132170
MF24x1,567082073*12519-1814,523,3No.2070814857132170

* Op aanvraag IKR: interne koeling radiaal

HPF Max 6095 voor MF8 t/m MF24 blind

HPF Max afmetingen
HPF Max met IK centraal
d1 Z Kop 6HX Kop 6GX l1 l2 l3 d2 boor Opname Schacht Schacht IKZ
MF8x1,557248901*908,53586,27,55No.2-7074833
MF10x157248902724891910010401089,55No.3-7074834
MF10x1,2557248903*10010401089,4No.3-7074834
MF12x1572489047248920110125012911,55No.5-7074836
MF12x1,25572489057248921110125012911,4No.5-7074836
MF12x1,5572489067248922110125012911,3No.5-7074836
MF12x1572489047248920110129711,55No.5.1-7143564
MF12x1,25572489057248921110129711,4No.5.1-7143564
MF12x1,5572489067248922110129711,3No.5.1-7143564
MF14x167248907*11013,512913,55No.7-7074838
MF14x1,567248908724892311013,512913,3No.7-7074838
MF14x167248907*11013,511913,55No.7.1-7143565
MF14x1,567248908724892311013,511913,3No.7.1-7143565
MF16x167248909*11013,512915,55No.8-7074839
MF16x1,567248910724892411013,512915,3No.8-7074839
MF18x16**12516,5141117,55No.9-7074840
MF18x1,567248911*12516,5141117,3No.9-7074840
MF20x1,567248912724892512517161219,3No.10-7074841
MF22x1,587133380*125191814,521,3No.20-7122277
MF22x267246368*125191814,521,05No.20-7122277
MF24x1,587133381*125191814,523,3No.20-7122277
MF24x287136289*125191814,523,05No.20-7122277

* Op aanvraag IKZ: interne koeling centraal

HPF Max 6085 voor UNC combi

HPF Max afmetingen
HPF Max zonder IK HPF Max met IK radiaal
d1 TPI Z Kop 2BX l1 l2 l3 d2 boor Opname Schacht Schacht IKR
UNC 5/161857248866908,53586,27,25No.291153249124006
UNC 3/8165724886710010401088,75No.391153259123970
UNC 7/161457248868100124511910,2No.491153269126424
UNC 1/21357248869110135012911,7No.691153289126425
UNC 9/16126724887011013,5-12913,2No.791153299124024
UNC 5/8116724887111013,5-12914,8No.891153309124043
UNC 3/4107724887212516,5-161217,8No.1091153329126426

* Op aanvraag IKR: interne koeling radiaal

HPF Max 6085 voor UNC blind

HPF Max afmetingen
HPF Max met IK centraal
d1 TPI Z Kop 2BX l1 l2 l3 d2 boor Opname Schacht Schacht IKZ
UNC 5/161857248926908,53586,27,25No.2-7074833
UNC 3/8165724892710010401088,75No.3-7074834
UNC 7/161457248928100124511910,2No.4-7074835
UNC 1/21357248929110135012911,7No.6-7074837
UNC 9/16126724893011013,5-12913,2No.7-7074838
UNC 5/8116724893111013,5-12914,8No.8-7074839
UNC 3/4107724893212516,5-161217,8No.10-7074841

* Op aanvraag IKZ: interne koeling centraal

HPF Max 6085 voor UNF combi

HPF Max afmetingen
HPF Max zonder IK HPF Max met IK radiaal
d1 TPI Z Kop 2BX l1 l2 l3 d2 boor Opname Schacht Schacht IKR
UNF 5/162457248873908,53586,27,45No.291153249124006
UNF 3/8245724887410010401089No.391153259123970
UNF 7/162057248875100124511910,5No.491153269126424
UNF 1/22057248876110135012912,1No.691153289126425
UNF 9/16186724887711013,512913,6No.791153299124024
UNF 5/8186724887811013,512915,2No.891153309124043
UNF 3/4167724887912516,5-161218,3No.1091153329126426

* Op aanvraag IKR: interne koeling radiaal

HPF Max 6085 voor UNF blind

HPF Max afmetingen
HPF Max met IK centraal
d1 TPI Z Kop 2BX l1 l2 l3 d2 boor Opname Schacht Schacht IKZ
UNF 5/162457248933908,53586,27,45No.2-7074833
UNF 3/8245724893410010401089No.3-7074834
UNF 7/162057248935100124511910,5No.4-7074835
UNF 1/22057248936110135012912,1No.6-7074837
UNF 9/16186724893711013,512913,6No.7-7074838
UNF 5/8186724893811013,512915,2No.8-7074839
UNF 3/4167724893912516,5-161218,3No.10-7074841

* Op aanvraag IKZ: interne koeling centraal

HPF Max 6075 voor GAS combi

HPF Max afmetingen
HPF Max zonder IK HPF Max met IK radiaal
d1 TPI Z Kop l1 l2 l3 d2 boor Opname Schacht Schacht IKR
G1/8185724888110010401089,25No.391153259123970
G1/41957248882110135012912,5No.691153289126425
G3/8196724888312516,5-141116No.991153319124063
G1/2146724888412516,5-161220No.1091153329126426

* Op aanvraag IKR: interne koeling radiaal

HPF Max 6075 voor GAS blind

HPF Max afmetingen
HPF Max met IK centraal
d1 TPI Z Kop l1 l2 l3 d2 boor Opname Schacht Schacht IKZ
G1/8185724888510010401089,25No.3-7074834
G1/41957248886110135012912,5No.6-7074837
G3/8196724888712516,5-141116No.9-7074840
G1/2146724888812516,5-161220No.10-7074841

* Op aanvraag IKZ: interne koeling centraal

HPF Max 6090 extra lange schachten

Afmetingen HPF 6090
HPF 6090
Soorten schroefdraad l1 l2 l3 d2 h12 Opname Schacht IKZ
M8, MF8, UNC 5/16–18, UNF 5/16–241408,53586,2No.27190681
M10, MF10, UNC 3/8–16, UNF 5/16–24, G1/81601040108No.37190682
UNC 7/16–14, UNF 7/16–2016012119No.47190683
M12, MF121801297No.5.17190684
UNC 1/2–13, UNF 1/2–20, G1/41801345129No.67190685
M14, MF14, UNC 9/16–12, UNF 6/16–1818013,5119No.7.17190686
M16, MF16, UNC 5/8–11, UNF 5/8–1818013,5129No.87190687
M18, MF18, G3/820016,51411No.97190688
M20, MF20, UNC 3/4–10, UNF 3/4–6, G1/2200171612No.107190689
M22, M24, MF22, MF24180191814,5No.207215358

IKZ: interne koeling centraal

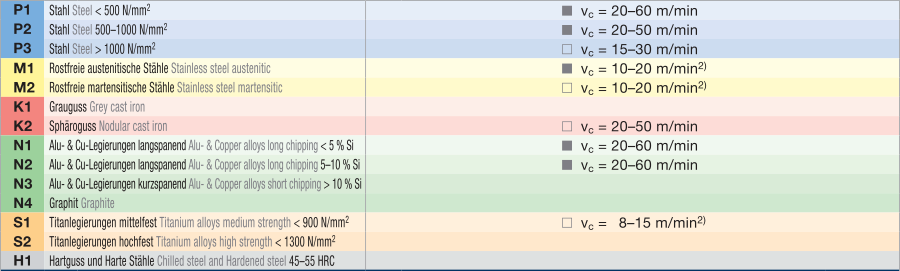

Inzetwaarden HPF Max

HPF Max inzetwaarden

LET OP: De inzetwaarden van HPF Max voor grote maten (M22 t/m M33) wijken iets af: zie hieronder.

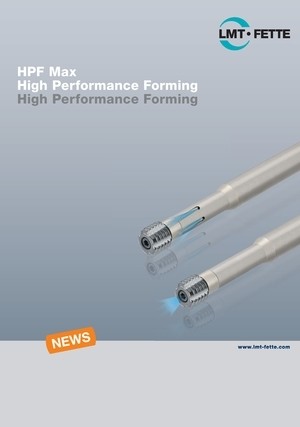

Documentatie (PDF)

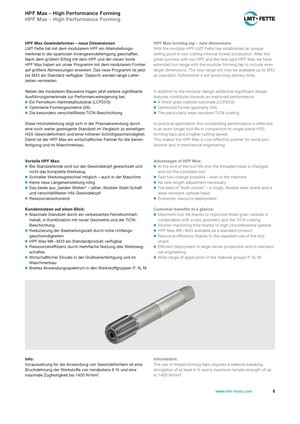

HPF Max documentatie

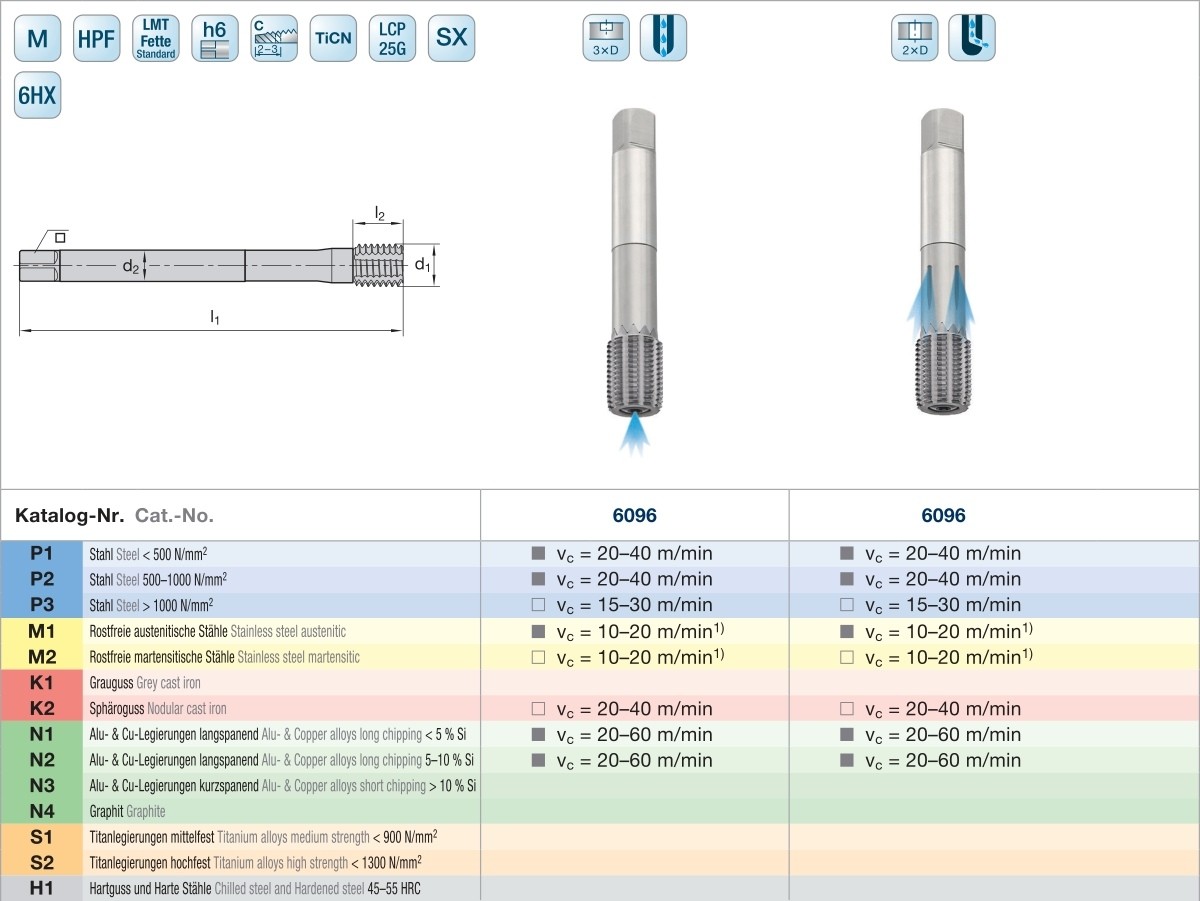

HPF Max 6096 voor M22 t/m M33

HPF Max 6096 tabel
d1 l1 l2 d2 h12 Boor Opname Schacht IKZ Kop IKZ Schacht IKR Kop IKR
M22 x1,5014016,51814,521,35No.197286812728675172868177286760
M22 x2,0014016,51814,521,10No.197286812728675272868177286761
M22 x2,5014016,51814,520,85No.197286812728674172868177286746
M24 x1,50160211814,523,35No.207286813728675372868187286762
M24 x2,00160211814,523,10No.207286813728675472868187286763
M24 x3,00160211814,522,60No.207286813728674272868187286747
M27 x1,5016025201626,35No.217286814728675572868197286764
M27 x2,0016025201626,10No.217286814728675672868197286765
M27 x3,0016025201625,60No.217286814728674372868197286748
M30 x1,5018025221829,35No.227286815728675772868207286766
M30 x2,0018025221829,10No.227286815728685872868207286767
M30 x3,5018025221828,35No.227286815728674472868207286749
M33 x2,0018025252032,10No.237286816728675972868217286768
M33 x3,5018025252031,35No.237286816728674572868217286750

IKZ = interne koeling met centrale doorvoer / IKR = idem met radiale doorvoer.

HPF Max 6096 onderdelen en accessoires

Schroef IKR Schroef IKZ Torx grootte Draaimoment Momentsleutel Opname voor bit Torx bit 30IP
art. 7270101 art. 7280358 30IP 40 Nm art. 7298725 art. 7298726 art. 7298727
7270101 7280358 30IP Geldt voor:
HPF Max (M8)
schroeven
7298725 7298726 7298727

Interesse?

Mocht u benieuwd zijn geworden, neem dan contact met ons op! Wij informeren u graag verder of plannen desgewenst een vrijblijvende proef-inzet inclusief technisch adviseur bij u op locatie.

Neem contact op

Documentatie HPF Max 6096

HPF Max 6090 documentatie
