Modulair kottersysteem van Kintek

Een modulair gereedschapssysteem voor het flexibel kotteren van middelgrote boringen tot 95 mm.

Hoe werkt het?

De kotterkoppen van Kintek hebben een schacht die precies in een bijbehorende opname past. Hetzelfde geldt voor de verlengstukken. De cartridges hebben een boring die weer precies op een kotterkop past. Dit is een systeem: alle onderdelen die op elkaar passen, staan aangegeven met hetzelfde MD-getal: MD2, MD3, MD4 of MD5. Mits hetzelfde, past het altijd !

Voordelen

• Volledig modulair en flexibel inzetbaar
• Voor- en nabewerken met één opname
• Eén kotterkop voor diverse machine-opnames
• Verlengstukken maken diepe boringen mogelijk

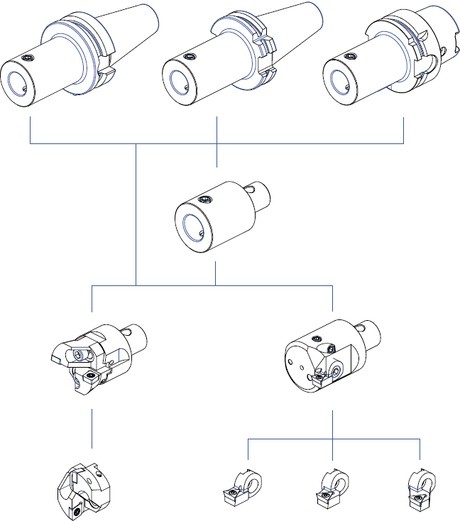

Volledig modulair !

modulair systeem
Download hiernaast de documentatie:

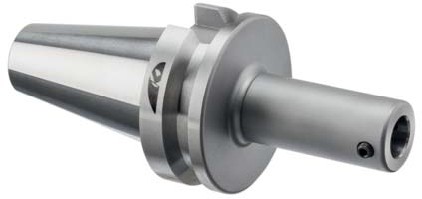

BT (MAS 403 / JIS B 6339)
290-01517

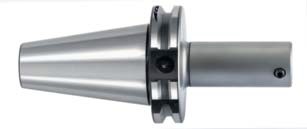

SK (ISO / DIN 69871 AD)
290-01201

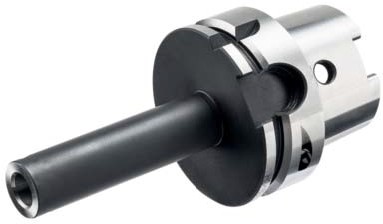

HSK63 (DIN 69893 A)
290-01701

Keuze uit diverse opnames !

Het modulaire kottersysteem is geschikt voor MAS BT30, BT40, BT50, ISO SK40 en SK50 en HSK63A. Voor die opnames zijn alle MD-maten beschikbaar. Bovendien is elke opname (behalve BT30) in twee lengtes verkrijgbaar: zowel standaard als verlengd.

291-20001

Verlengstukken (optioneel)

Indien u dieper dan standaardlengte moet kotteren, kunt u een verlenging gebruiken. Na die bewerking kunt u het verlengstuk weer eenvoudig verwijderen, om uw reguliere werkzaamheden snel te hervatten. Verkrijgbaar in lengtes van 30, 45 en 60 mm.

Kotterkop met twee snijkanten
523-90001

Twee soorten kotterkoppen !

Binnen het systeem bevindt zich een eensnijdend en een tweesnijdend type kotterkop. Beide types zijn instelbaar op diameter, maar de eensnijder (rechts) is nauwkeuriger afstelbaar, dus ideaal voor het fijnbewerken van boringen. De tweesnijder kan door de extra snijkant echter meer verspanen. Alle kotterkoppen worden inclusief cartridge geleverd.

Kotterkop voor fijnbewerking
533-90001
524-90001

Diverse cartridges beschikbaar !

Verkrijgbaar als vervangingsonderdeel, of voor snelle uitwisselbaarheid. Geschikt voor reguliere ISO wisselplaten (CC / TC) met maat 6, 9, 11, of 12.

534-90001
