Spanopnames MSKF: universeel uitwendig- en inwendig spannen!

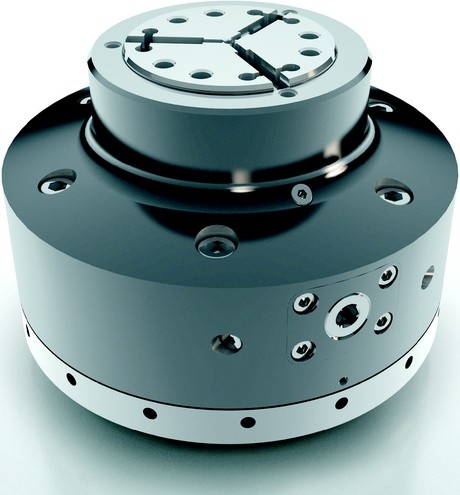

De nieuwe handmatig bediende spanopnames MSKF zijn universeel toepasbaar en zijn geschikt voor zowel uitwendig spannen d.m.v. spankoppen (systeem Hainbuch: SK65/787E/788E) als het inwendig spannen van buismateriaal d.m.v. spandoorns. Dit innovatieve snelspansysteem wordt gekenmerkt door korte wisseltijden van uitwendig- naar inwendig spannen, een hoge precisie en uitstekende rigiditeit.
Eigenschappen
- Voor werkstuk spannen van staven en overig spanbaar materiaal
- Hoogste spankracht en rigiditeit, handmatig te bedienen
- Eenvoudig ombouwen van uitwendig- naar inwendig spannen
- Snel wisselen van spankoppen of gesegmenteerde spandoorns

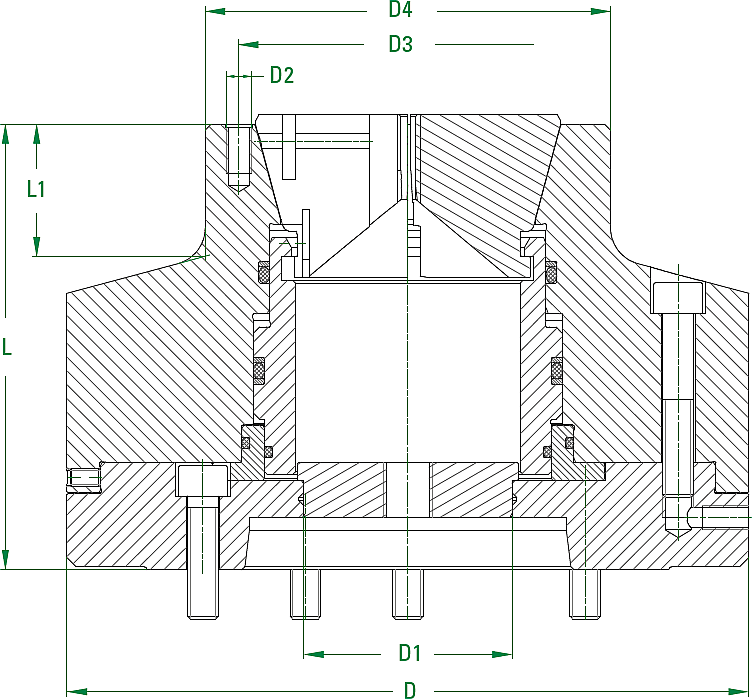

| Spanopname MSKF | ||||||||
| Artikel | Spanbereik | L | L1 | D | D1 | D2 | D3 | D4 |
| MSKF-65 | 5-65 | 145 | 43 | 222 | 68 | M8 | 110 | 132 |
Alle maten in milimeters (mm)
Inwendig spannen met spanopname MSKF
MSKF spanopnames kunnen in zeer korte tijd worden omgebouwd om inwendig te kunnen spannen. De spanopname zelf blijft op de machine gemonteerd, waardoor een complete herinrichting wordt voorkomen. Om dit te bewerkstelligen, wordt er een standaard gesegmenteerde spandoorn met een snelwissel-mechanisme in de spanopname bevestigd. Deze spandoorn zorgt voor hoge spankrachten, waarbij de gevulcaniseerde spanhuls een groot spanbereik biedt. De uitwisselbare spandoorn voor het inwendig spannen kan ook gebruikt worden voor de spanopnames KSKF en de stationaire MZ spanklemmen.
* Dmin en Dmax zijn de minimale en maximale diameter van het werkstuk, waarbij deze nog afdoende wordt gelost bij openen van de spanopname.

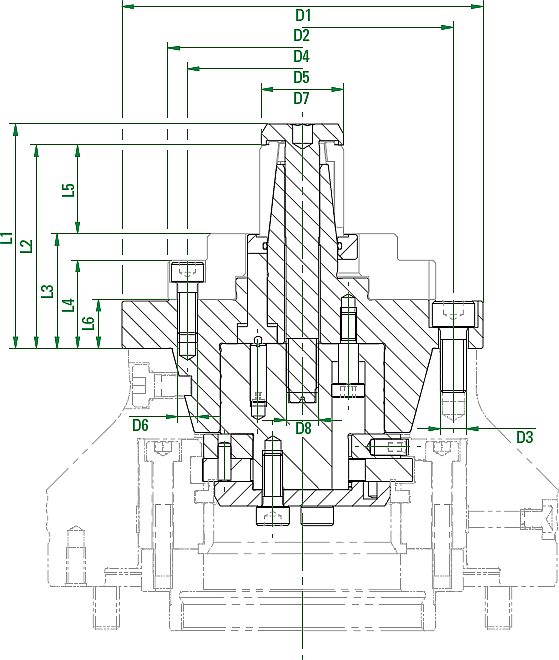

| Collet chuck MSKF | ||||
| Artikel | SVZ 65-00 | SVZ 65-01 | SVZ 65-02 | SVZ 65-03 |
| Spankracht (kN) | 7 | 10 | 15 | 15 |
| Dmin* | 19,7 | 25,7 | 35,7 | 50,7 |
| Dmax* | 27,7 | 38,7 | 54,7 | 81,7 |
| D1 | 128 | 128 | 128 | 128 |
| D2 | 110 | 110 | 110 | 110 |
| D3 | M8 | M8 | M8 | M8 |
| D4 | 82 | 82 | 97 | 102 |
| D5 | 70 | 70 | 84 | 89 |
| D6 | M6 | M6 | M6 | M6 |
| D7 | 19 | 25 | 35 | 48 |
| D8 | M6x0,75 | M10x1 | M14x1 | M18x1 |
| L1 | 62,2 | 67,2 | 95,2 | 105,2 |
| L2 | 56,7 | 60,7 | 85 | 93,2 |
| L3 | 35 | 35 | 42,5 | 44,5 |
| L4 | 25 | 27 | 30,25 | 31,5 |
| L5 | 21,7 | 25,7 | 42,5 | 48,7 |
| L6 | 15 | 15 | 18 | 18,5 |
