NanoMold Black (LCPK15M en LCPK25M) coatings: de perfecte aanvulling!
Welke coating men aanbrengt op een verspanend gereedschap heeft een enorm potentie voor hogere productiviteit. In hun eigen coatingscentrum hebben de ingenieurs van LMT Kieninger onlangs een nieuwe coating ontworpen: NanoMold Black.

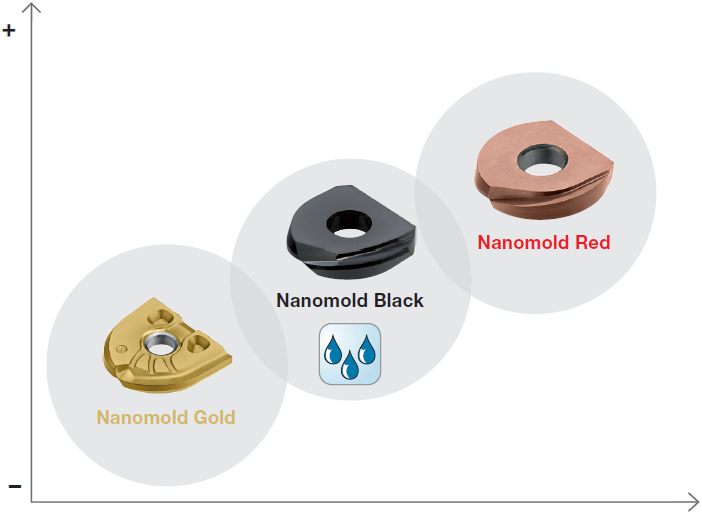

Hardheid (HRC)
Voorfrezen Nafrezen
De perfecte balans tussen hard en taai
NanoMold Black is geschikt voor universele toepassing en valt qua inzetgebieden tussen de reeds geïntroduceerde NanoMold Gold en NanoMold Red coatings. De nieuwe coating completeert zo de inzetbaarheid van de NanoMold serie, door het voor- en nafrezen van staal, gietstaal en gietijzer tot een hardheid van 56 HRC aan deze inzetgebieden toe te voegen.
Tot nu toe was de goudkleurige coating het bereik van lagere hardheden voor het voorfrezen en semi-nafrezen. De roodkleurige coating is daarentegen uitstekend geschikt voor het nafrezen van geharde materialen tot 65 HRC. Het inzetgebied dat door deze twee bestaande coatings voorheen niet werd bediend, wordt nu met de nieuwe universele NanoMold Black coating aangepakt.
NanoMold Black heeft een meerlagige opbouw van de coating, dat voor een optimale combinatie uit de tegenstrijdige eigenschappen van slijtvastheid en taaiheid zorgt. Tenslotte geeft de zwarte dek-laag het voordeel dat gebruikers het toepassingsgebied van NanoMold Black snel visueel kunnen herkennen.
NanoMold Black is leverbaar in twee kwaliteiten: LCPK15M en LCPK25M.
LCPK15M: HC-K10/K20 (TiAlN basis)
Zeer slijtvaste, gecoate freeskwaliteit met stabiele snijkanten. Hierdoor is deze kwaliteit zeer geschikt voor het nafrezen en semi-nafrezen van gelegeerde en ongelegeerde gereedschapstalen, hoogvaste materialen, gietijzers en geharde stalen tot 56 HRC.
LCPK25M: HC-K20/K30 (TiAlN basis)
Slijtvaste en taaie, gecoate freeskwaliteit met zeer stabiele snijkanten. Hierdoor is deze kwaliteit zeer geschikt voor het voorfrezen en semi-nafrezen van gelegeerd en ongelegeerd gereedschapstaal, hoogvast materiaal en gietijzer.
De nieuwe NanoMold Black coating is nu als optie beschikbaar bij diverse WPR en WPB wisselplaten van LMT Kieninger. Hierbij heeft u de keuze tussen twee hardmetaal substraten. Beide hardmetaal soorten zijn geschikt voor zowel droog als nat verspanen, en voor minimale mengsmering (MMS). Een overzicht:

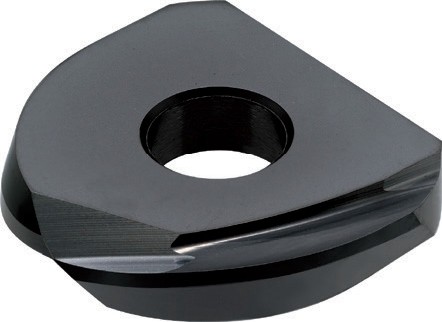

LCPK15M inserts WPR-N
| LMT Code | d | s | d1 | r | LCPK15M | Body |
| WPR 06 N | 6 | 1,6 | 2,5 | 3 | 7214248 | EBG R06 |
| WPR 08 N | 8 | 2 | 3 | 4 | 7214252 | EBG R08 |
| WPR 10 N | 10 | 2,5 | 4 | 5 | 7214253 | EBG R10 |
| WPR 12 N | 12 | 2,5 | 5 | 6 | 7214254 | EBG R12 |
| WPR 16 N | 16 | 3 | 5 | 8 | 7214255 | EBG R16 |
| WPR 20 N | 20 | 3 | 5 | 10 | 7214256 | EBG R20 |
| WPR 25 N | 25 | 4 | 6 | 12,5 | 7214257 | EBG R25 |
| WPR 30 N | 30 | 5 | 6 | 15 | 7214258 | EBG R30 |
| WPR 32 N | 32 | 5 | 8 | 16 | 7214259 | EBG R32 |
LCPK15M inserts WPR-D
| LMT Code | d | s | d1 | r | LCPK15M | Body |
| WPR 06 D | 6 | 1,6 | 2,5 | 3 | 7214281 | EBG R06 |
| WPR 08 D | 8 | 2 | 3 | 4 | 7214282 | EBG R08 |
| WPR 10 D | 10 | 2,5 | 4 | 5 | 7214284 | EBG R10 |
| WPR 12 D | 12 | 2,5 | 5 | 6 | 7214285 | EBG R12 |
| WPR 16 D | 16 | 3 | 5 | 8 | 7214286 | EBG R16 |
| WPR 20 D | 20 | 3 | 5 | 10 | 7214287 | EBG R20 |
| WPR 25 D | 25 | 4 | 6 | 12,5 | 7214288 | EBG R25 |
| WPR 32 D | 32 | 5 | 8 | 16 | 7214289 | EBG R32 |
LCPK15M inserts WPB-N
| LMT Code | l | d | s | d1 | r | LCPK15M | Body |
| WPB 08 N 06 | 9,5 | 8 | 2 | 3 | 0,6 | 7214312 | EBG V08 |
| WPB 08 N 10 | 9,5 | 8 | 2 | 3 | 1 | 7214313 | EBG V08 |
| WPB 10 N 08 | 11,5 | 10 | 2,5 | 4 | 0,8 | 7214314 | EBG V10 |
| WPB 10 N 10 | 11,5 | 10 | 2,5 | 4 | 1 | 7214315 | EBG V10 |
| WPB 12 N 10 | 14 | 12 | 2,5 | 5 | 1 | 7214316 | EBG V12 |
| WPB 12 N 20 | 14 | 12 | 2,5 | 5 | 2 | 7214317 | EBG V12 |
| WPB 16 N 10 | 16 | 16 | 3 | 5 | 1 | 7214318 | EBG V16 |
| WPB 16 N 13 | 16 | 16 | 3 | 5 | 1,3 | 7214319 | EBG V16 |
| WPB 16 N 30 | 16 | 16 | 3 | 5 | 3 | 7214320 | EBG V16 |
| WPB 20 N 10 | 18 | 20 | 3 | 5 | 1 | 7214321 | EBG V20 |
| WPB 20 N 16 | 18 | 20 | 3 | 5 | 1,6 | 7214322 | EBG V20 |
| WPB 20 N 40 | 18 | 20 | 3 | 5 | 4 | 7214323 | EBG V20 |
| WPB 25 N 10 | 23,5 | 25 | 4 | 6 | 1 | 7214324 | EBG V25 |
| WPB 25 N 20 | 23,5 | 25 | 4 | 6 | 2 | 7214325 | EBG V25 |
| WPB 25 N 50 | 23,5 | 25 | 4 | 6 | 5 | 7214326 | EBG V25 |
LCPK15M inserts WPB-AF
| LMT Code | l | d | s | d1 | r | LCPK15M | Body |
| WPB 06 AF 05 | 8 | 6 | 1,6 | 2,5 | 0,5 | 7214345 | EBG R06 |
| WPB 08 AF 05 | 9,3 | 8 | 2 | 3 | 0,5 | 7214346 | EBG V08 |
| WPB 08 AF 10 | 9,5 | 8 | 2 | 3 | 1 | 7214347 | EBG V08 |
| WPB 10 AF 05 | 11,3 | 10 | 2,5 | 4 | 0,5 | 7214348 | EBG V10 |
| WPB 10 AF 10 | 11,5 | 10 | 2,5 | 4 | 1 | 7214350 | EBG V10 |
| WPB 12 AF 05 | 13,8 | 12 | 2,5 | 5 | 0,5 | 7214351 | EBG V12 |
| WPB 12 AF 10 | 14 | 12 | 2,5 | 5 | 1 | 7214352 | EBG V12 |
| WPB 12 AF 20 | 14 | 12 | 2,5 | 5 | 2 | 7214354 | EBG V12 |
| WPB 16 AF 10 | 16 | 16 | 3 | 5 | 1 | 7214355 | EBG V16 |
| WPB 16 AF 30 | 16 | 16 | 3 | 5 | 3 | 7214357 | EBG V12 |
| WPB 20 AF 10 | 18 | 20 | 3 | 5 | 1 | 7214359 | EBG V20 |
| WPB 20 AF 20 | 18 | 20 | 3 | 5 | 2 | 7214360 | EBG V20 |
| WPB 20 AF 40 | 18 | 20 | 3 | 5 | 4 | 7214361 | EBG V20 |
LCPK25M inserts WPR-AR
| LMT Code | l | d | s | d1 | LCPK25M | Body |
| WPR 12 AR | 12 | 2,5 | 5 | 6 | 7214303 | EBG R12 |
| WPR 16 AR | 16 | 3 | 5 | 8 | 7214304 | EBG R16 |
| WPR 20 AR | 20 | 3 | 5 | 10 | 7214305 | EBG R20 |
| WPR 25 AR | 25 | 4 | 6 | 12,5 | 7214306 | EBG R25 |
| WPR 32 AR | 32 | 5 | 8 | 16 | 7214307 | EBG R32 |
LCPK25M inserts WPB-HF
| LMT Code | l | d | s | d1 | r | LCPK25M | Body |
| WPB 06 HF | 8 | 6 | 1,6 | 2,5 | 0,6 | 7214333 | EBG R06 |
| WPB 08 HF | 9,5 | 8 | 2 | 3 | 0,8 | 7214334 | EBG V08 |
| WPB 10 HF | 11,5 | 10 | 2,5 | 4 | 1 | 7214335 | EBG V10 |
| WPB 12 HF | 14 | 12 | 2,5 | 5 | 1,2 | 7214336 | EBG V12 |
| WPB 16 HF | 16 | 16 | 3 | 5 | 1,6 | 7214337 | EBG V16 |
| WPB 20 HF | 18 | 20 | 3 | 5 | 2 | 7214338 | EBG V20 |
| WPB 25 HF | 23,5 | 25 | 4 | 6 | 2,5 | 7214339 | EBG V25 |
| WPB 32 HF | 26,5 | 32 | 5 | 8 | 3,2 | 7214340 | EBG V32 |
