Quattrotec multifunctioneel draaigereedschap met EasySafe systeem; voor slimmere draaibewerkingen
Tot nu gaf ons universele draai-boor gereedschap Pentatec al de mogelijkheid om tot wel vijf ISO gereedschappen te vervangen. Op die manier zijn bewerkingstijden met wel 30% te reduceren, doordat wisseltijden en de overbodige toolpaden daarvan worden voorkomen. Het nieuwe Quattrotec gereedschapsysteem is een welkome aanvulling op dat systeem en biedt zo een verbetering in het verspaningsproces.
Dankij het Quattrotec systeem kunnen verspaners nu een nog breder inzetbaar gebied aan materialen op draaimachines bewerken. Om in de breedte nog meer kosten te kunnen besparen. Quattrotec kan namelijk vier verschillende bewerkingen uitvoeren, met één gereedschap: boren vol in het materiaal (ook uit het midden), inwendig uitdraaien, uitwendig langsdraaien en zelfs vlakdraaien op kopse kanten. Dankzij het speciale ontwerp van de opname zijn hierbij geen/nauwelijks vibraties.

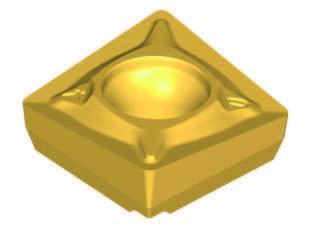

Het omvangrijke assortiment van bijbehorende wisselplaten combineert hardmetaal substraten in verschillende hardheden met een zeer slijtvaste CVD coating, of een universele en proceszekere PVD coating. Meteen bij introductie zijn de Quattrotec wisselplaten al wel in zes verschillende, direct gesinterde draaikwaliteiten leverbaar. En dankzij het revolutionaire EasySafe systeem kunnen inserts altijd snel en 100% correct gemonteerd worden. Een uitsparing in de onderzijde van de wisselplaat zorgt hiervoor: bij Quattrotec past de insert namelijk maar op één manier in de opname.
Kortom: het innovatieve Quattrotec systeem reduceert wissel- en bewerkingstijden, bespaart u toolposities en maakt het boren van blinde gaten met vlakke bodem in een draaibewerking mogelijk. Tegelijkertijd biedt dit volledig nieuw ontwikkelde gereedschapsysteem een verbeterde proceszekerheid en verhoogt het de efficientie en flexibiliteit bij het verspanen op draaimachines. Dat is een intelligent systeem!

Voordelen van Quattrotec
- Multifunctioneel inzetbaar: 4 bewerkingen met één gereedschap
- Significante tijdwinst door het besparen van gereedschapwissels
- Minder toolposities in uw turret bezet; vooral bij boren en uitdraaien
- Snelle en eenvoudige productie van blinde (evt. doorlopende) gaten
- Wisselplaten in meerdere ISO-P en -M kwaliteiten verkrijgbaar voor optimale bewerkingsresultaten op een brede hoeveelheid materialen
- Verkeerde montage van de wisselplaten is niet mogelijk (EasySafe)
- Zéér stabiel, ondanks de enkele wisselplaat in snede
- Speciale koelmiddeltoevoer (3 koelkanalen) voor optimaal spaantransport
- Opnames zijn geoptimaliseerd m.b.t. vermoeiingssterkte en stabiliteit
- Het systeem is ontworpen voor proceszekerheid, vooral bij het boren
- Torx plus®- schroefkoppen voor maximale spanzekerheid
Boren met Quattrotec, onze adviezen:
- Optimale boordiameter is de nominale diameter van de gehanteerde opname
- Bij boordieptes groter dan 1xD dient u koelemulsie te gebruiken
- Gebruik bij aangedreven gereedschap (met spantang) de 2.25xD variant, aangezien het aanligvlak daarvan beter geschikt is voor deze toepassing.
- Proceszeker boren? Neem taaie PVD gecoate kwaliteiten: BCP35Q, BCM40Q
- Kies het grootst mogelijke gereedschap om de stabiliteit te vergroten
- Indien het gereedschap axiaal onder het midden staat (verkeerde uitrichting van revolver-turret bijv.) kunt u de minimale diameter (Dmin) niet hanteren!
Restmateriaal
Bij boren > nominale diameter blijft restmateriaal over. Zie schets: QL20-2,25D Ø20,4 mm

QUATTROTEC IS MULTIFUNCTIONEEL INZETBAAR

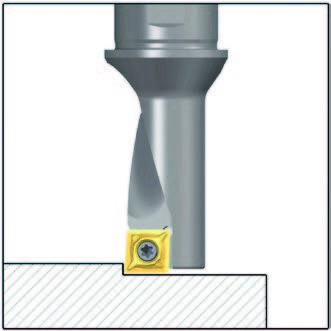

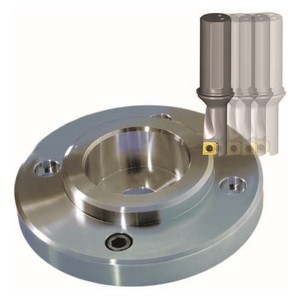

Vlakdraaien

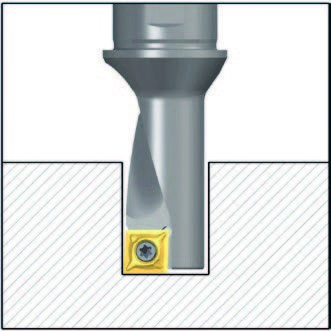

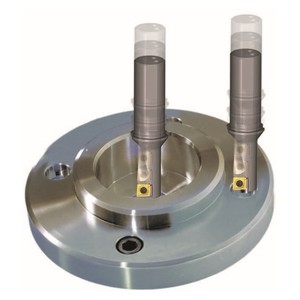

Volboren op rechte vlakken

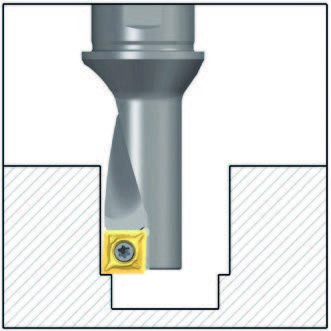

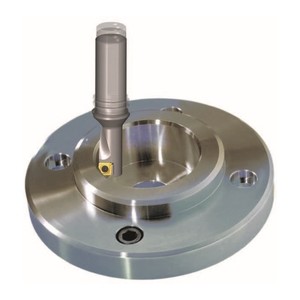

Inwendig draaien

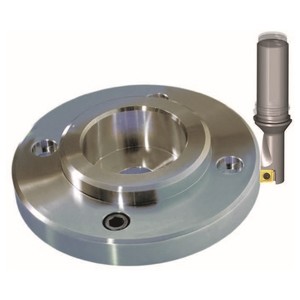

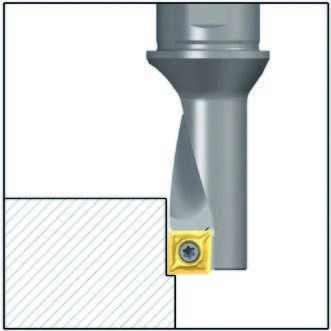

Uitwendig draaien

QUATTROTEC GEREEDSCHAPPEN

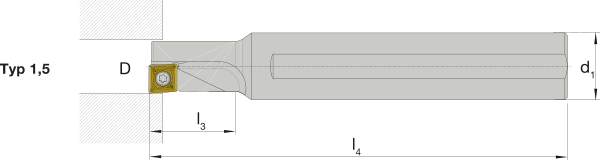

Quattrotec opnames 1,50xD

Opname | Art.nr. | D | d1 | d2 | l1 | l2 | l3 | l4 | Insert |
QL10-1,50D-05 | 5146533 | 10 | 12 | - | - | - | 15 | 90 | QCMX05 |
QR10-1,50D-05 | 5146534 | 10 | 12 | - | - | - | 15 | 90 | QCMX05 |
QL12-1,50D-06 | 5146529 | 12 | 16 | - | - | - | 18 | 100 | QCMX06 |
QR12-1,50D-06 | 5146530 | 12 | 16 | - | - | - | 18 | 100 | QCMX06 |
QL16-1,50D-08 | 5146522 | 16 | 20 | - | - | - | 24 | 125 | QCMX08 |
QR16-1,50D-08 | 5146524 | 16 | 20 | - | - | - | 24 | 125 | QCMX08 |
QL20-1,50D-10 | 5146537 | 20 | 25 | - | - | - | 30 | 150 | QCMX10 |
QR20-1,50D-10 | 5146538 | 20 | 25 | - | - | - | 30 | 150 | QCMX10 |
Boren met Quattrotec 1,50xD
Opname | D | Dmin | Dmax | Max. diepte |
QR/L10-1,50D-05 | 10 | 9,8 | 10,4 | 15 |
QR/L12-1,50D-06 | 12 | 11,8 | 12,4 | 18 |
QR/L16-1,50D-08 | 16 | 15,8 | 16,5 | 24 |
QR/L20-1,50D-10 | 20 | 19,8 | 20,5 | 30 |

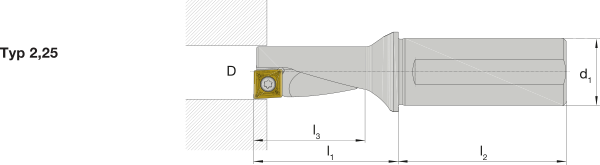

Quattrotec opnames 2,25xD

Opname | Art.nr. | D | d1 | d2 | l1 | l2 | l3 | l4 | Insert |
QL10-2,25D-05 | 5146531 | 10 | 12 | 16 | 29 | 42 | 22,5 | 71 | QCMX05 |
QR10-2,25D-05 | 5146532 | 10 | 12 | 16 | 29 | 42 | 22,5 | 71 | QCMX05 |
QL12-2,25D-06 | 5146527 | 12 | 16 | 20 | 35 | 45 | 27 | 80 | QCMX06 |
QR12-2,25D-06 | 5146528 | 12 | 16 | 20 | 35 | 45 | 27 | 80 | QCMX06 |
QL16-2,25D-08 | 5146516 | 16 | 20 | 25 | 43 | 50 | 38,5 | 93 | QCMX08 |
QR16-2,25D-08 | 5146518 | 16 | 20 | 25 | 43 | 50 | 38,5 | 93 | QCMX08 |
QL20-2,25D-10 | 5146535 | 20 | 25 | 32 | 57,5 | 56 | 46 | 102 | QCMX10 |
QR20-2,25D-10 | 5146536 | 20 | 25 | 32 | 57,5 | 56 | 46 | 102 | QCMX10 |
Boren met Quattrotec 2,25xD
Opname | D | Dmin | Dmax | Max. diepte |
QR/L10-2,25D-05 | 10 | 9,8 | 10,4 | 22,5 |
QR/L12-2,25D-06 | 12 | 11,8 | 12,4 | 27 |
QR/L16-2,25D-08 | 16 | 15,8 | 16,5 | 36 |
QR/L20-2,25D-10 | 20 | 19,8 | 20,5 | 45 |
Quattrotec koelkanalen

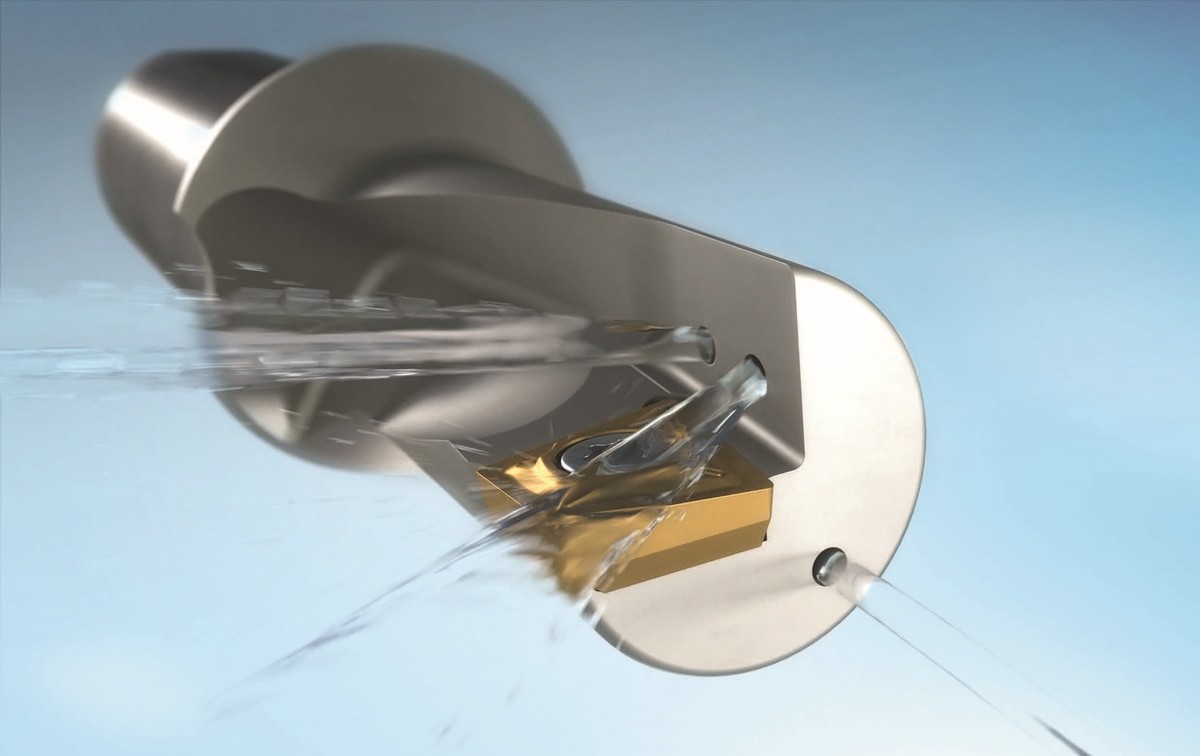

Quattrotec opnames zijn uitgevoerd met drie inwendige koelkanalen voor een optimaal verspaningsproces. Eén koelkanaal is direct op de snijkant gericht, zodat deze effectief gekoeld en gesmeerd wordt bij het verspanen. Het koelkanaal in de spaankamer en het axiale koelkanaal op de kopse kant zorgen tevens voor spaanafvoer.

Quattrotec onderdelen
Opname | Schroef: Type / Art.nr. | Torx | Sleutel | Draaimoment |
QR/L10 | AP13-20040 / 5146268 | IP6 | 5126412 | 0,6 Nm |
QR/L12 | AP13-22050 / 5146272 | IP7 | 5118123 | 0,9 Nm |
QR/L16 | AP13-30065 / 5146273 | IP9 | 5118124 | 1,4 Nm |
QR/L20 | AP13-35080 / 5146274 | IP10 | 5118726 | 2,0 Nm |

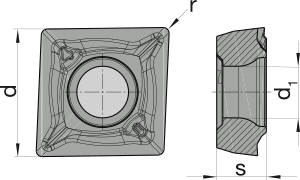

Quattrotec wisselplaten voor staal


Wisselplaat | d | s | d1 | r | BCP20Q | BCP25Q | BCP30Q | BCP35Q |
QCMX 050204 MP | 5,75 | 2,38 | 2,25 | 0,4 | 5149594 | 5149598 | 5149657 | 5149659 |
QCMX 060204 MP | 6,47 | 2,38 | 2,5 | 0,4 | 5149668 | 5149670 | 5149674 | 5149677 |
QCMX 080304 MP | 8,5 | 3,14 | 3,4 | 0,4 | 5146711 | 5146719 | - | - |
QCMX 080308 MP | 8,5 | 3,14 | 3,4 | 0,8 | 5149564 | 5149570 | 5149579 | 5149584 |
QCMX 10T308 MP | 10,6 | 3,98 | 4,4 | 0,8 | 5149688 | 5149690 | 5149699 | 5149702 |
Quattrotec wisselplaten voor RVS

Wisselplaat | d | s | d1 | r | BCM35Q | BCM40Q |
QCMX 050204 MM | 5,75 | 2,38 | 2,25 | 0,4 | 5149666 | 5149664 |
QCMX 060204 MM | 6,47 | 2,38 | 2,5 | 0,4 | 5149685 | 5149683 |
QCMX 080304 MM | 8,5 | 3,14 | 3,4 | 0,4 | 5146736 | 5146729 |
QCMX 080308 MM | 8,5 | 3,14 | 3,4 | 0,8 | 5149591 | 5149589 |
QCMX 10T308 MM | 10,6 | 3,98 | 4,4 | 0,8 | 5149707 | 5149705 |

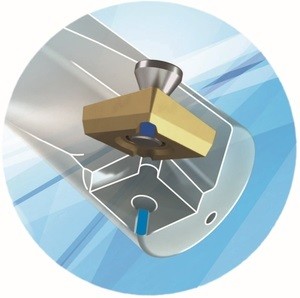

Quattrotec wisselplaten altijd juist gemonteerd; dat is EasySafe!
Dankzij het speciale ontwerp van de plaatzitting en de wisselplaat (volgens het Poka Yoke-principe) wordt een verkeerde montage onmogelijk gemaakt.


INZETWAARDEN

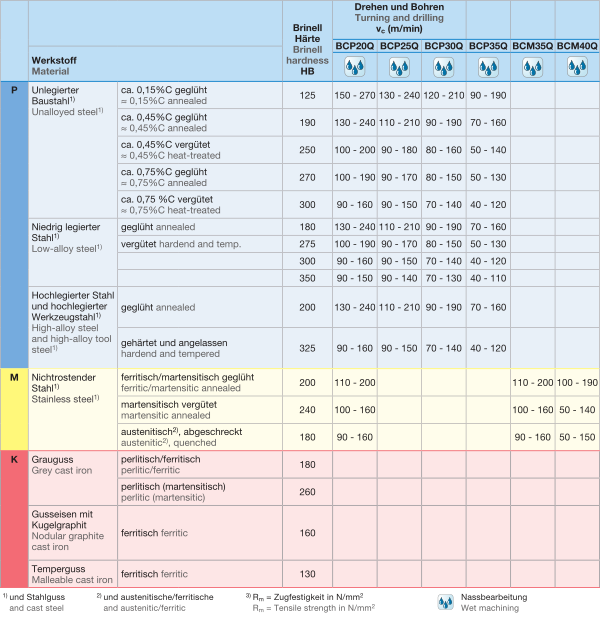

Quattrotec snijsnelheden

Quattrotec voedingssnelheden voor staal
Wisselplaat MP geometrie |
Draaien [mm/omw] |
Boren [mm/omw] |
Ap [mm] |
QCMX 050204 MP | 0,03 - 0,06 | 0,1 - 0,25 | 0,4 - 1 |
QCMX 060204 MP | 0,03 - 0,07 | 0,1 - 0,25 | 0,4 - 1,5 |
QCMX 080304 MP | 0,05 - 0,09 | 0,1 - 0,25 | 0,4 - 2 |
QCMX 080308 MP | 0,05 - 0,10 | 0,15 - 0,3 | 0,8 - 2 |
QCMX 10T308 MP | 0,08 - 0,12 | 0,15 - 0,3 | 0,8 - 2 |
Quattrotec voedingssnelheden voor RVS
Wisselplaat MM geometrie |
Draaien [mm/omw] |
Boren [mm/omw] |
Ap [mm] |
QCMX 050204 MM | 0,03 - 0,06 | 0,1 - 0,25 | 0,4 - 1 |
QCMX 060204 MM | 0,03 - 0,07 | 0,1 - 0,25 | 0,4 - 1,5 |
QCMX 080304 MM | 0,05 - 0,09 | 0,1 - 0,25 | 0,4 - 2 |
QCMX 080308 MM | 0,05 - 0,10 | 0,15 - 0,3 | 0,8 - 2 |
QCMX 10T308 MM | 0,08 - 0,12 | 0,15 - 0,3 | 0,8 - 2 |
