HPH 3° Multi - Slanke HPH opnames van WTE

WTE introduceert de ongekend slanke HPH 3° Multi opnames. Door gebruik van een 3D-printer kon men veel fijnere en complexere kamers maken voor de hydrauliek die zo kenmerkend is voor Hydro- en HPH opnames. Door het additief opbouwen van deze (metalen) kamers op een regulier geproduceerde en geslepen houder, is een ongekend slanke contour mogelijk geworden. Iets dat voorheen alleen bij krimphouders kon! Dit bijzondere productieproces is door WTE gepatenteerd: een wereldprimeur qua innovatie!

Argumenten van HPH 3° Multi
HPH - Hydro-Dehn spantechniek

voor bijzondere toepassingen!
VOORDEEL NR. 1
Slanke 3° contour zoals
tot nu enkel bij krimp-
opnames
Hoge overdracht van
draaimoment
VOORDEEL NR. 2
Temperatuursbestendig
tot 120°C
VOORDEEL NR. 3
Lange
standtijden
Optimale
rondloop
< 3 μm
VOORDEEL NR. 4
Zeer goede demping
van trillingen
Eenvoudig en snel
te spannen
VOORDEEL NR. 5
Maximale flexibiliteit
door toepassing van
reduceerhulzen
Onze argumenten maken het onderscheid!
Minimale stoorcirkel, hoge precisie en uitstekende
productoppervlaktes voor de vormen- en werktuigbouw.

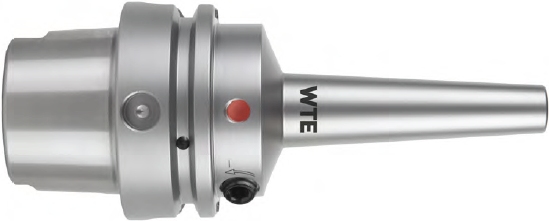

DIN 69893-A

16.404.63.12.Z/120

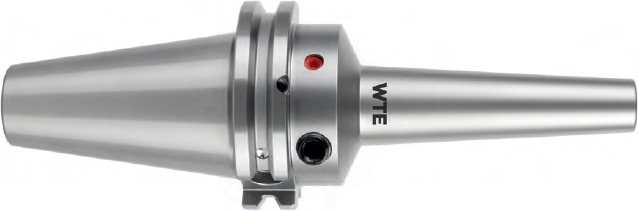

DIN 69871-AD/B

15.40.440.12.Z/120
HSK63 | DIN 69893-A

Slanke uitvoering, 3°

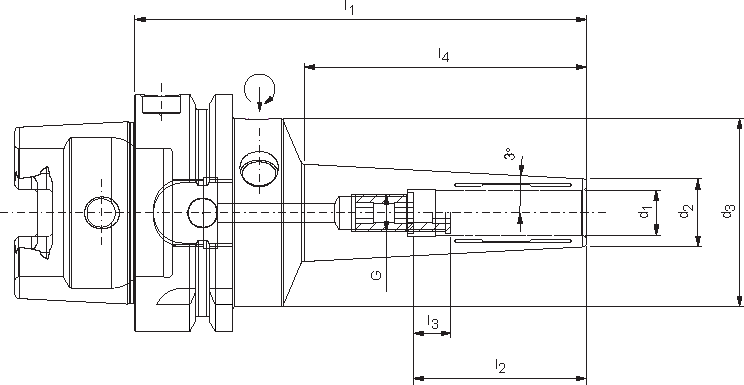

HPH 3° Multi - HSK diagram
Opnamed1d2d3l1l2l3l4Artikelnummer
HSK63A395012028167316.404.63.03.Z/120
HSK63A4105012028127316.404.63.04.Z/120
HSK63A511501202887316.404.63.05.Z/120
HSK63A6125012037107316.404.63.06.Z/120
HSK63A8145012037107416.404.63.08.Z/120
HSK63A10165012041107416.404.63.10.Z/120
HSK63A12185012046107516.404.63.12.Z/120
HSK63A14225012046107116.404.63.14.Z/120
HSK63A162450120491071,516.404.63.16.Z/120
HSK63A18265012049107216.404.63.18.Z/120
HSK63A20285012051107216.404.63.20.Z/120
SK40 | DIN 69871-AD/B

ISO 7388-1, AD/AF - Slanke uitvoering, 3°

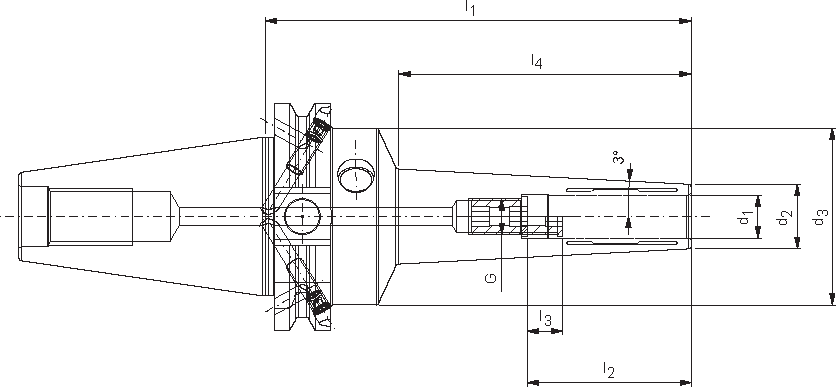

HPH 3° Multi - SK diagram
Opnamed1d2d3l1l2l3l4Artikelnummer
SK403949,512028167315.404.40.03.Z/120
SK4041049,512028127315.404.40.04.Z/120
SK4051149,51202887315.404.40.05.Z/120
SK4061249,512037107315.404.40.06.Z/120
SK4081449,512037107415.404.40.08.Z/120
SK40101649,512041107415.404.40.10.Z/120
SK40121849,512046107515.404.40.12.Z/120
SK40142249,512046107115.404.40.14.Z/120
SK40162449,5120491071,515.404.40.16.Z/120
SK40182649,512049107215.404.40.18.Z/120
SK40202849,512051107215.404.40.20.Z/120

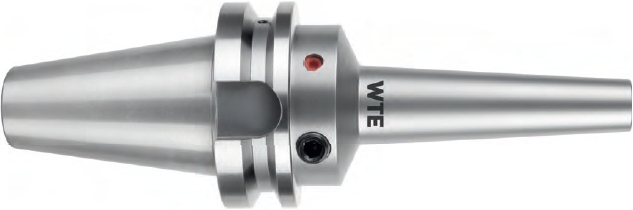

BT40 | JIS B6339-J

ISO 7388-2

22.404.40.12.Z/120

HPH 3° Multi met BT-opname is weliswaar in de documentatie opgenomen, maar deze is momenteel (nog) niet leverbaar.

Overige opnames

Verdere uitbreidingen in HPH 3° Multi zijn voorzien, maar nog niet concreet.

Zodra er uitbreidingen naar andere maten of opnames beschikbaar zijn, dan leest u het hier.



HPH 3° Multi in de webshop

Documentatie (PDF)

documentatie
