Meerspilkoppen VH voor boren en tappen

De serie VH van OMG bestaat uit compacte en stabiele boorkoppen met 2 spillen, 3 spillen in lijn, 3 spillen op 120° en steekcirkel en 4 spillen op 90° en steekcirkel. Ze vinden toepassing op kolomboormachines, freesmachines, voedingseenheden, boorstraten, enz. Deze serie is een compleet vernieuwde doorontwikkeling op de TE(M/F) boorkoppen waar OMG in de jaren '70 en '80 mee bekend is geworden. Het ongekend esthetisch en ergonomisch ontwerp maakt de serie VH bijzonder.

Overzicht

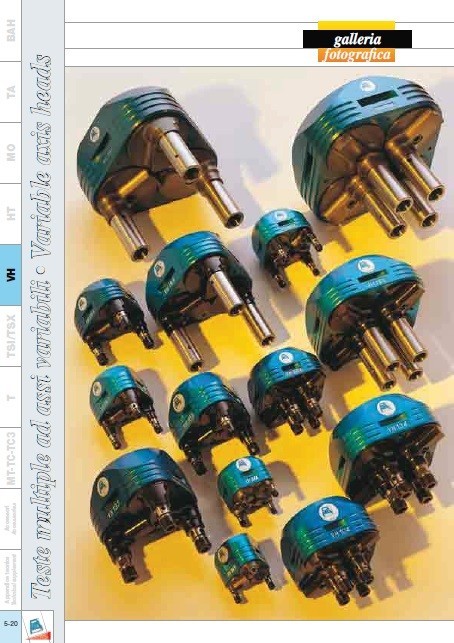

Serie VH

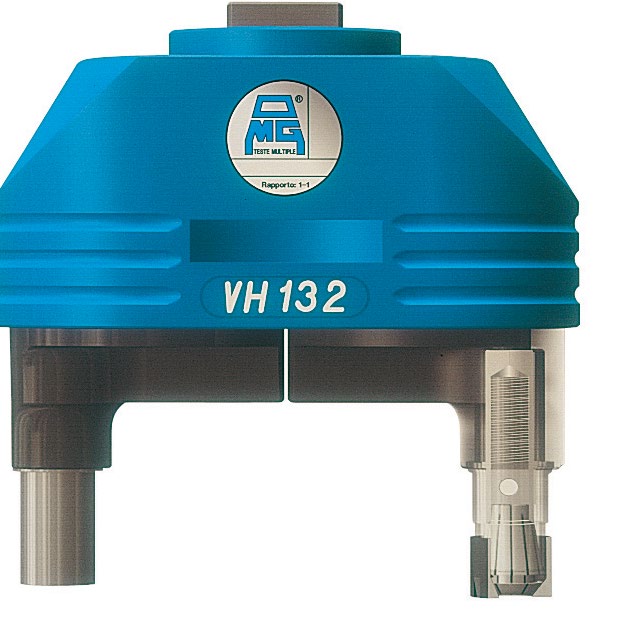

VH132 vooraanzicht

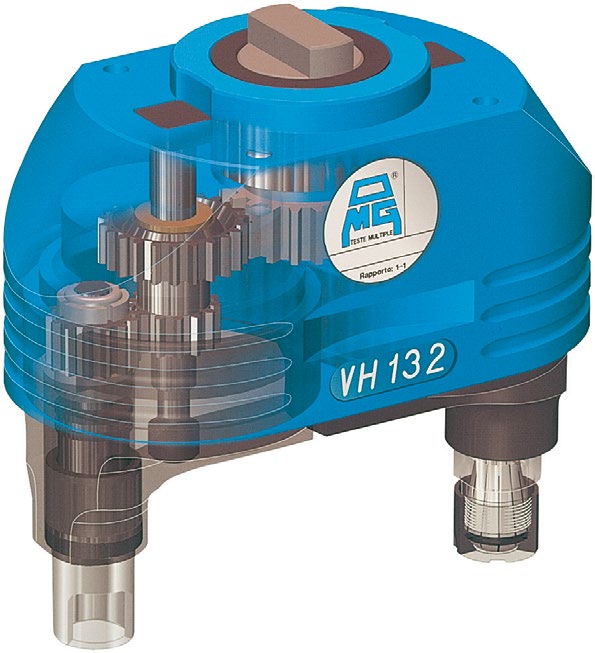

 VH132 met overbrenging
Type Omschrijving Boorcapaciteit max. Tap Steek ER / Stelhuls
Staal Gietijzer Minimaal Maximaal
VH042 Kop met 2 spillen. Ø4 Ø5 M3 12 mm 72 mm ER 8
VH043L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø4 Ø5 M3 12+12 mm 42+42 mm ER 8
VH043 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø4 Ø5 M3 18,5 mm 78,5 mm ER 8
VH044 Kop met 4 spillen. Ø4 Ø5 M3 29,5 mm 89,5 mm ER 8
VH062 Kop met 2 spillen. Ø6 Ø7 M5 17 mm 93 mm ER 11
VH063L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø6 Ø7 M5 17,5+17,5 mm 55,5+55,5 mm ER 11
VH063 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø6 Ø7 M5 27 mm 103 mm ER 11
VH064 Kop met 4 spillen. Ø6 Ø7 M5 41 mm 117 mm ER 11
VH082 Kop met 2 spillen. Ø8 Ø10 M6 24 mm 108 mm ER 16 / stelhuls Ø10
VH083L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø8 Ø10 M6 24+24 mm 66+66 mm ER 16 / stelhuls Ø10
VH083 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø8 Ø10 M6 36 mm 120 mm ER 16 / stelhuls Ø10
VH084 Kop met 4 spillen. Ø8 Ø10 M6 53,5 mm 137,5 mm ER 16 / stelhuls Ø10
VH102 Kop met 2 spillen. Ø10 Ø12 M8 28 mm 120 mm ER 16 / stelhuls Ø12
VH103L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø10 Ø12 M8 28+28 mm 74+74 mm ER 16 / stelhuls Ø12
VH103 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø10 Ø12 M8 40 mm 132 mm ER 16 / stelhuls Ø12
VH104 Kop met 4 spillen. Ø10 Ø12 M8 60 mm 152 mm ER 16 / stelhuls Ø12
VH132 Kop met 2 spillen. Ø13 Ø14 M12 35 mm 151 mm ER 20 / stelhuls Ø16
VH133L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø13 Ø14 M12 35+35 mm 93+93 mm ER 20 / stelhuls Ø16
VH133 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø13 Ø14 M12 51 mm 167 mm ER 20 / stelhuls Ø16
VH134 Kop met 4 spillen. Ø13 Ø14 M12 75 mm 191 mm ER 20 / stelhuls Ø16
VH182 Kop met 2 spillen. Ø18 Ø20 M14 41 mm 173 mm ER 25 / stelhuls Ø28
VH183L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø18 Ø20 M14 41+41 mm 107+107 mm ER 25 / stelhuls Ø28
VH183 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø18 Ø20 M14 59 mm 191 mm ER 25 / stelhuls Ø28
VH184 Kop met 4 spillen. Ø18 Ø20 M14 86 mm 218 mm ER 25 / stelhuls Ø28
VH252 Kop met 2 spillen. Ø25 Ø28 M20 55 mm 239 mm stelhuls Ø36
VH253L Kop met 3 spillen: 1x vast in het hart en 2x verstelbaar. Ø25 Ø28 M20 55+55 mm 147+147 mm stelhuls Ø36
VH253 Kop met 3 spillen: per 120° verdeeld over een cirkel. Ø25 Ø28 M20 79 mm 263 mm stelhuls Ø36
VH254 Kop met 4 spillen. Ø25 Ø28 M20 116 mm 300 mm stelhuls Ø36

OMG meerspillige boorkoppen zijn standaard leverbaar met morseconus of ISO machineopnames, of speciaalopnames. Gereedschapopname van de uitgaande spil: ER spantangopname, stelhulsopname, morseconus opname. Naast het standaard programma leveren wij speciaal uitvoeringen volgens klantwens of tekening.

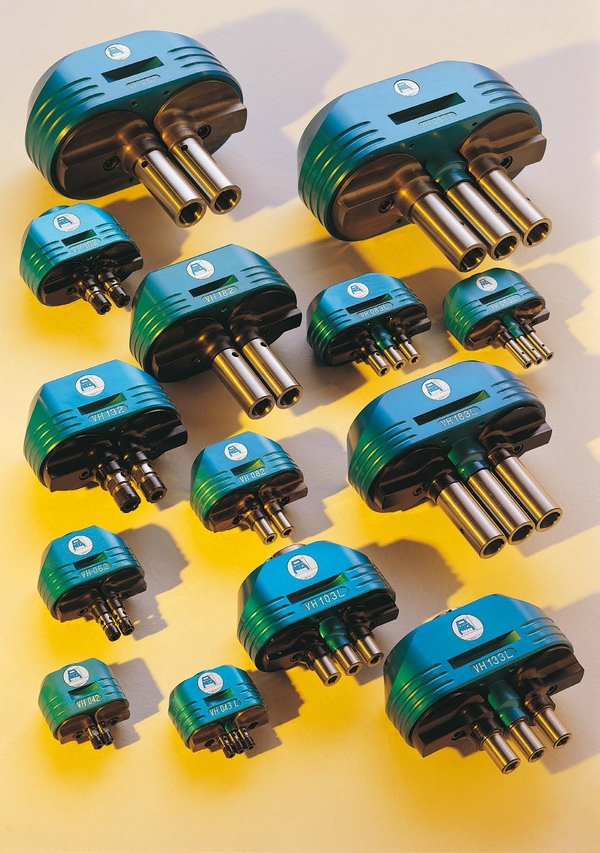

Serie VH met spillen in lijn

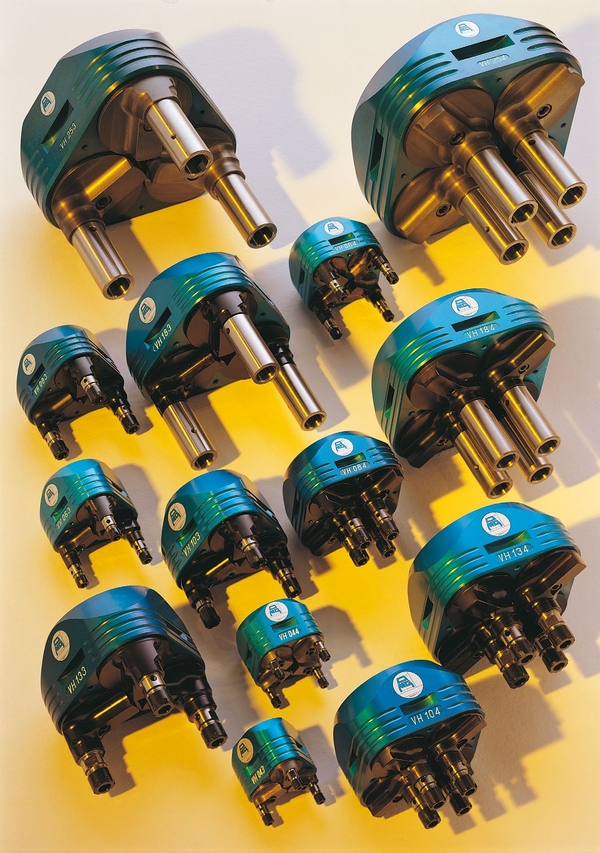

Serie VH met spillen verzet

Documentatie (PDF)

Serie VH

Meer over OMG

OMG Srl. is opgericht in de jaren '60 als kleine werkplaats, gespecialiseerd in het ontwerp en de productie van meerspillige koppen. In die jaren lag de focus op drie productgroepen: tap spindels, meerspillige koppen met verstelbare koppeling en meerspillige koppen met variabele centerafstand. Later, in lijn met de evolutie van de mechanische industrie, is OMG als bedrijf verder uitgebreid en doorontwikkeld. Het bedrijf droeg daarin bij door nieuwe producten met innovatieve en moderne voorstellen in deze onderzoek- en productie gedreven sector te introduceren. Door moderne technieken toe te passen in het productieproces en nieuwe gecomputeriseerde methoden te gebruiken is het merk OMG en hun imago wijdverspreid en bekend geraakt bij zowel kleine als grote bedrijven. Een imago dat sindsdien altijd in stand is gehouden.
