O.M.G. Srl is opgericht in de jaren '60 als een kleine werkplaats gespecialiseerd in het ontwerp en de productie van meerspillige koppen. In die jaren lag de focus op drie productgroepen: tap spindels, meerspillige koppen met verstelbare koppeling en meerspillige koppen met variabele centerafstand. Later, in lijn met de evolutie van de mechanische industrie, is OMG als bedrijf verder uitgebreid en doorontwikkeld. Het bedrijf droeg daarin bij door nieuwe producten met innovatieve en moderne voorstellen in deze onderzoek- en productie gedreven sector te introduceren. Door moderne technieken toe te passen in het productieproces en nieuwe gecomputeriseerde methoden te gebruiken is het merk OMG en hun imago wijdverspreid en bekend geraakt bij zowel kleine als grote bedrijven. Een imago dat altijd in stand is gehouden dankzij een lange reeks marketingcampagnes.

omg logo
TA MO HT VH TSI-TSX T MT-TC-TC3 BAH
Serie TA
Hoekkoppen
Serie MO
Toerenversnellers
Serie HT
Revolver-turrets
Serie VH
Meerspillig
Var. assen
Serie TSI-TSX
Tweespillig
Var. freeskoppen
Serie T
Meerspillig
Var. koppeling
Serie MT-TC-TC3
Meerspillig
Gefixeerd
Serie BAH
Zwaar gereedschap
voor "Big industry"

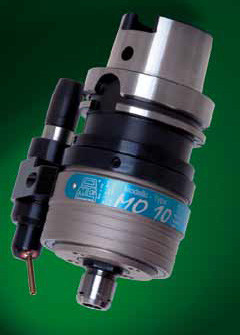

MO toerenversnellers

Toerenversnellers van de serie MO zijn ontworpen en ontwikkeld om bij het frezen en boren de maximale betrouwbaarheid en precisie te bieden. Van het eerste ontwerp tot het statisch en dynamisch testen van het eindproduct, maken deze toerenversnellers gebruik van de meest geavanceerde technische kennis.

MO logo

• Max. toerental (uit) 35.000 RPM
• Geschikt voor zowel voor- als nabewerken
• Handmatig of automatisch te wisselen
• Laat machines met lagere toeren werken
• Maakt inzet van HM gereedschap mogelijk

De compacte constructie, de warmtebehandelde stalen onderdelen en de geslepen tandwielen in de evolvente garanderen een overbrenging met hoog vermogen en verbazingwekkend lage geluidsniveaus. De spindel wordt gedragen door een set vooraf geïnstalleerde hoogprecieze kogellagers met een schuin contactoppervlak die u verzekeren van grote kracht en een rondloopnauwkeurigheid van < 0,01 mm.


• Twee planetaire tandwielstelsels voor hoge overbrengingsvermogens
• Speciale gereedschapopnames op aanvraag (Komet, DIN 1835, etc.)
• Koelmiddel centraal door het gereedschap: standaard of op aanvraag
• Speciale machine opnames op aanvraag (Morseconus, DIN 69880 etc.)
• Uitwisselbare anti-rotatie pen, aanpasbaar door de gebruiker

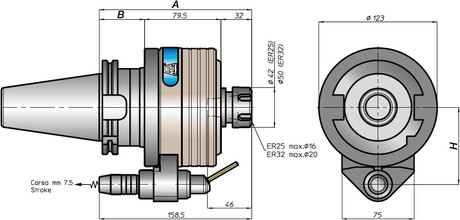

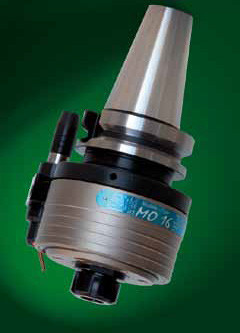

MO16 (DIN69871)

MO16 maten

Toerenversnellers van de serie MO kunnen gemonteerd worden op conventionele machines en op machines met automatische gereedschapswissel. De toerenversnellers maken gebruik van een synthetisch smeermiddel met lange levensduur dat praktisch onderhoudsvrij is. Bij elke toerenversneller is een testcertificaat bijgevoegd dat de kwaliteit van het product garandeert. Sowieso hebben producten van OMG zich altijd onderscheiden door hun robuustheid, flexibiliteit, eenvoudig gebruik en onderhoud. De toerenversneller van de serie MO zijn het bewijs dat OMG deze uitstekende eigenschappen levert. Keer op keer.

DE TOERENVERSNELLERS

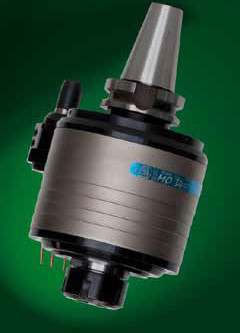

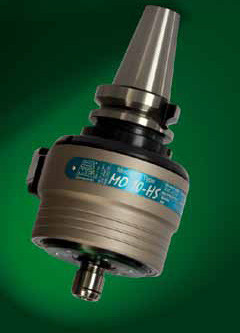

  MO10.HS MO10 MO13 MO16 MO26 MO34
Toerenversneller: MO10.HS MO10 MO13 MO16 MO26 MO34
Gereedschapopname: ER16 ER20 ER25 ER32 ER40 ER50
Versnelling: 1 : 8 1 : 6 1 : 6 1 : 6 1 : 4,2 1 : 4
Maximaal toerental (uit): 35.000 22.000 15.000 12.000 10.000 8.000
Maximaal vermogen: 8,5 kW 6 kW 11,5 kW 11 kW 50kW 80kW

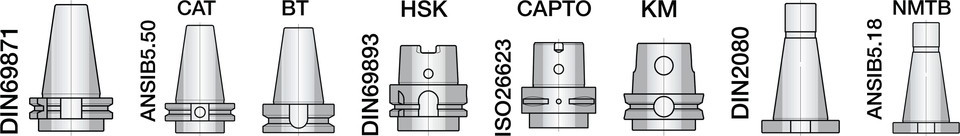

MACHINE OPNAMES
machine opnames
STOPBLOK

Voor een juiste werking moet de behuizing van de toerenversneller worden vergrendeld, zodat het binnenwerk afzonderlijk van de rest kan draaien. Hiervoor wordt een stopblok op de spindelbehuizing van de machine geplaatst, waar de anti-rotatie pen van de toerenversneller in valt. Zodra de pen volledig in het stopblok valt, wordt het binnenwerk van de toerenversneller ontgrendeld, zodat de overbrenging vrij rond kan draaien. De schuine pasvorm (20°) garandeert een correcte ontgrendeling wanneer deze spelingsvrij is. Het gat met de rode afdichting dient desgewenst voor de toevoer van koelmiddel, dat via een 1/8" GAS aansluiting in het stopblok gebracht kan worden.

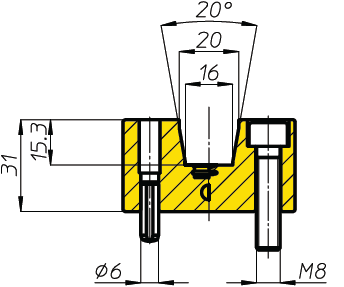

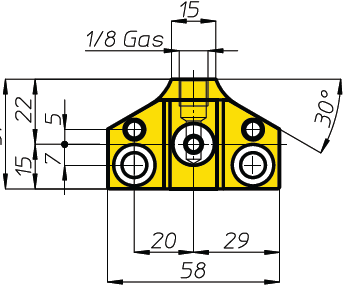

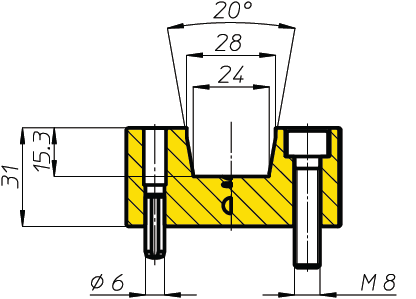

Stopblok MO10 - MO16

stopblok mo10-mo16
zij aanzicht 1
boven aanzicht 1

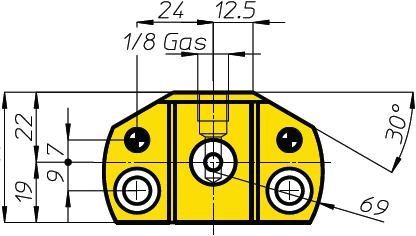

Stopblok MO26 - MO34

zij aanzicht 2
boven aanzicht 2
KWALITEITSCONTROLE

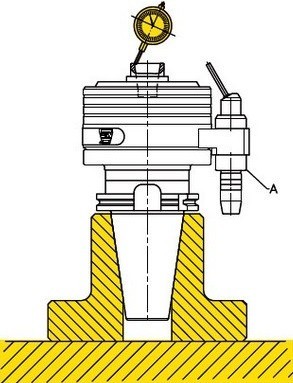

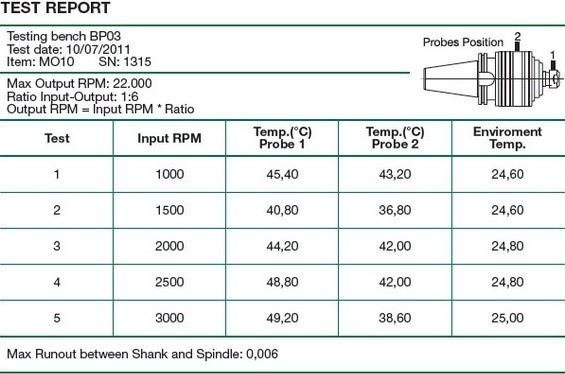

Elke toerenversneller wordt geleverd met een testcertificaat met de technische eigenschappen, het serienummer en de testresultaten die zijn behaald op de BP03 testinstelling van OMG, waaronder de rondloop tussen de conus en de spantang (max. 10 μm). Om de rondloop te controleren wordt de toerenversneller in de testopstelling geplaatst (zie afbeelding), waarbij de pen "A" wordt tegengehouden en de conus wordt rondgedraaid. De waarde op de meetklok is de rondloop tussen de machine-opname en de spindel.

BP03
testrapport

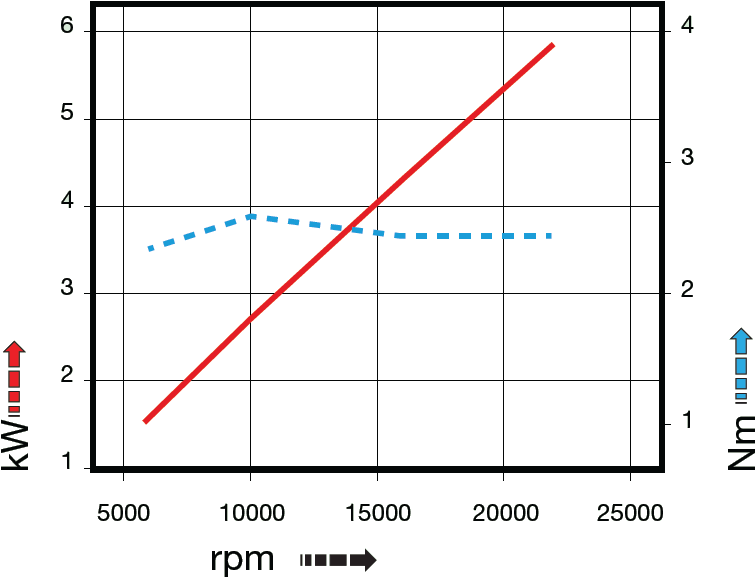

VERMOGEN

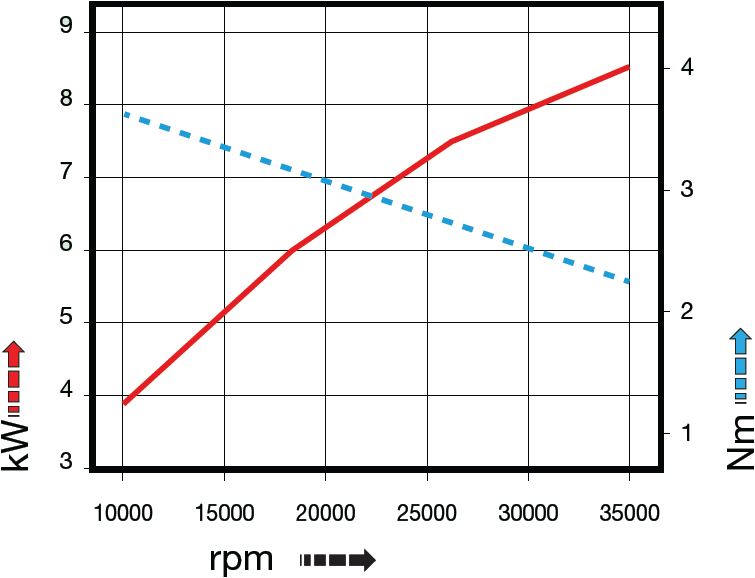

MO10.HS

MO10

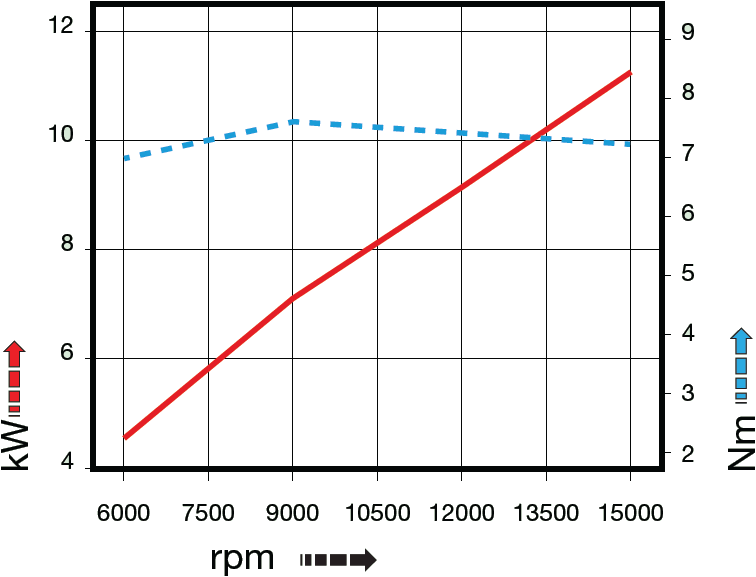

MO13

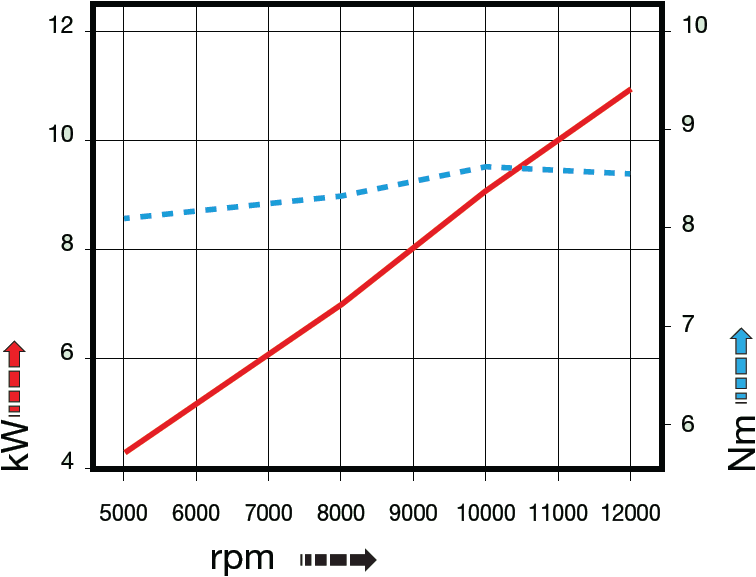

MO16

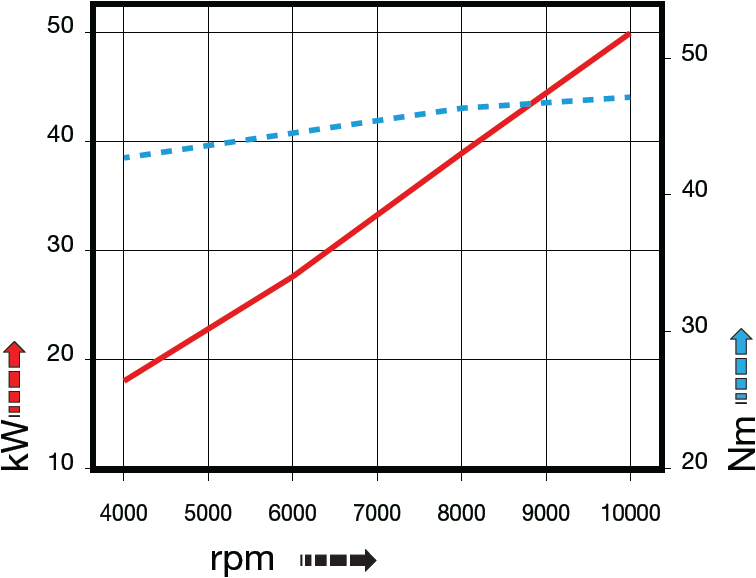

MO26

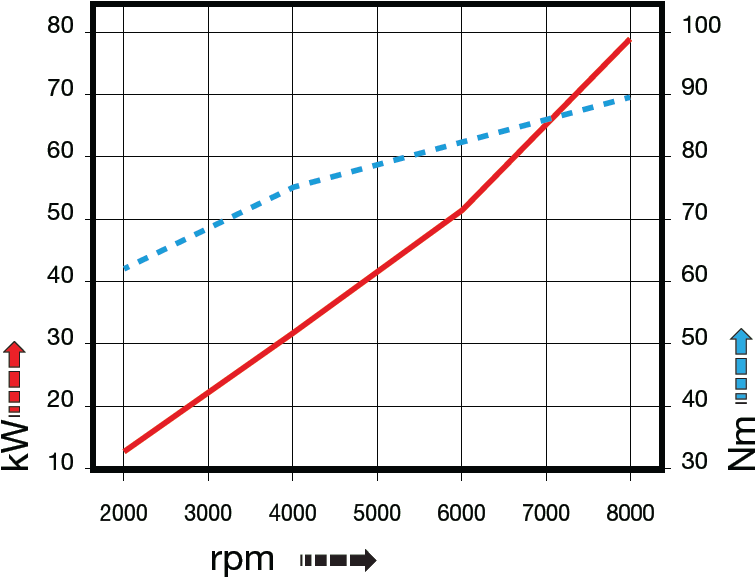

MO34

SPECIALS

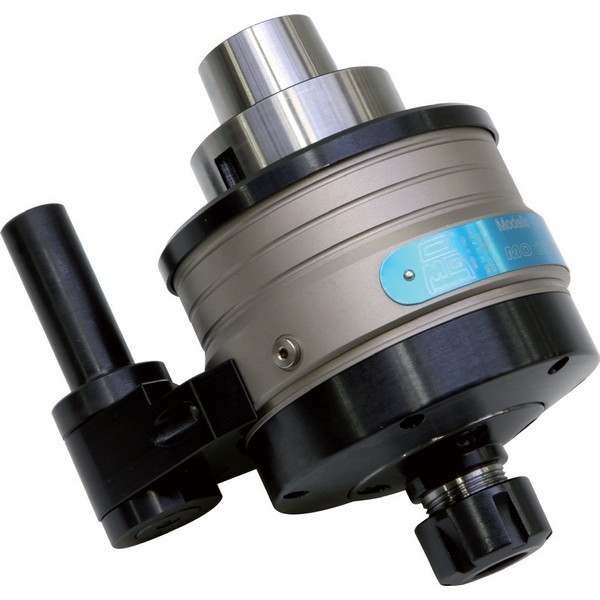

MO 26310


MO 26310
Toerenvertrager, verhouding 6:1
Max. 15.000 toeren ingaand
HSK63 opname, ER20 spindel

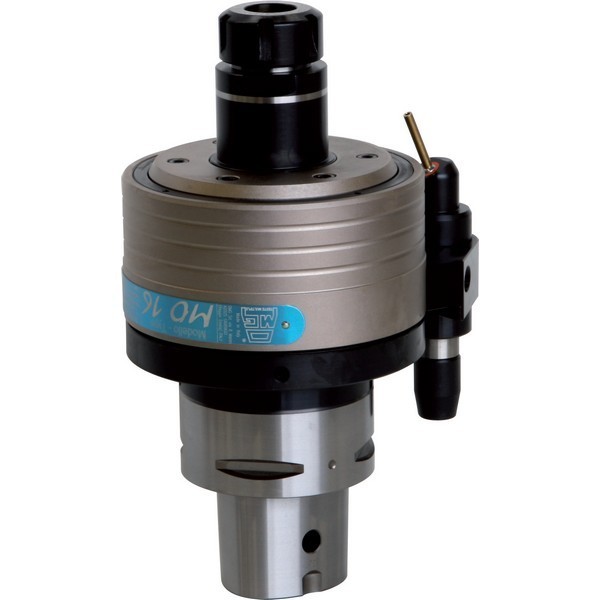

MO 28910


MO 28910
MO16 met C8 polygoonopname
en een verlengde ER25 spindel

MO 26310


MO 26310
Versnelling 1:4
RPM max 4.500 (1.150 Nm)
DIN69871-A50, 240 kg

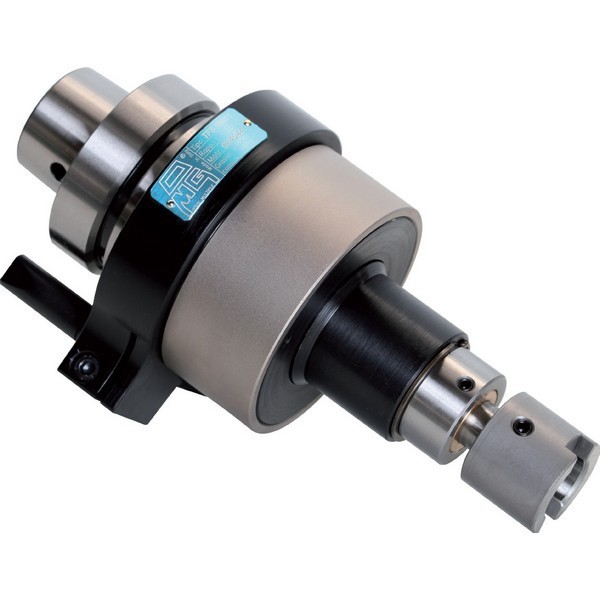

TSF 09011


TFS 09011
Toerenvertrager voor tappen 6:1
met axiale compensatie, slag ±7 mm,
Max. 10.000 toeren ingaand, HSK-F63 opname, spindel voor tappot grootte 1

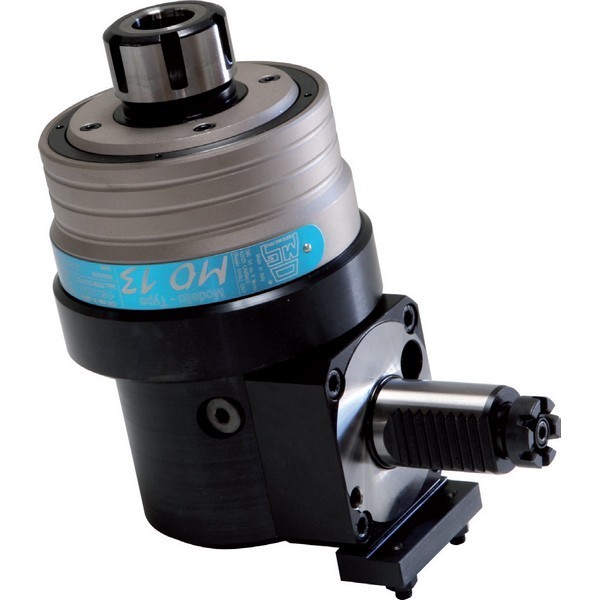

VDI 16610


VDI 16610
MO13 met haakse VDI30 opname

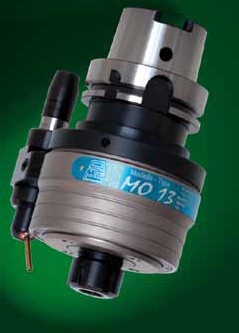

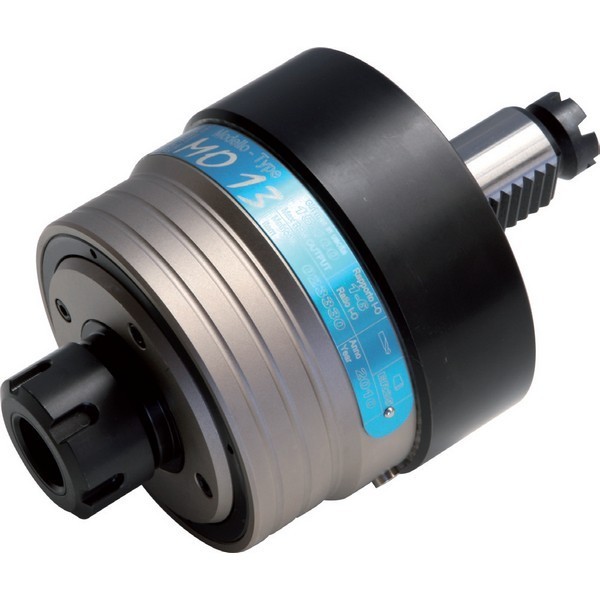

MO 16210


MO 16210
MO13 met VDI40 opname

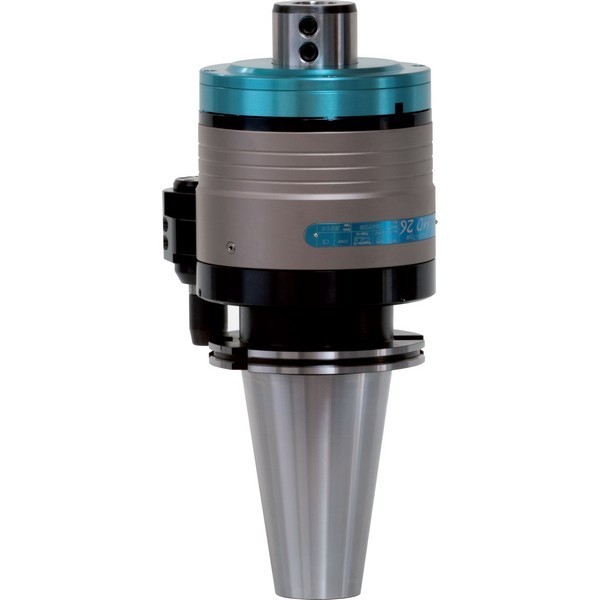

MO 0399


MO 0399
MO26 met DIN69871-A60 opname
en een Weldon spindel Ø25
met interne koeling door het hart

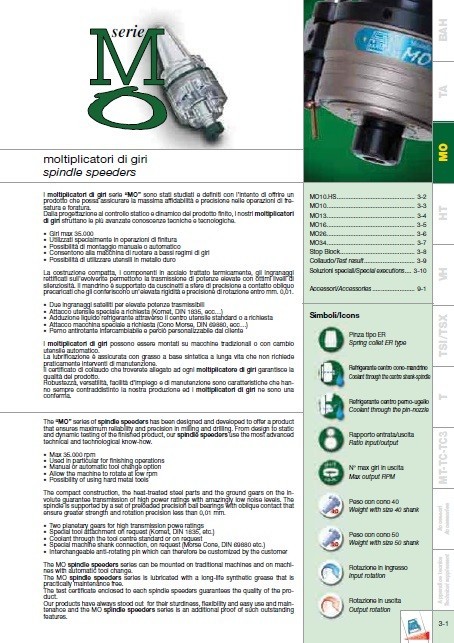

Documentatie
