Xchange tappen | Het beste van VHM en HSS snijtappen in één modulair gereedschap !

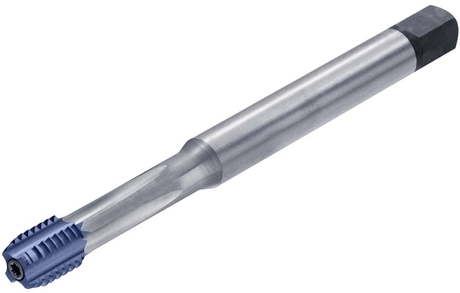

De Xchange tappen van LMT Fette, met hun gepatenteerde verbinding tussen wisselkop en schacht, maken het mogelijk om de voordelen van hardmetaal en snelstaal te combineren in één modulaire tap. Ongeveer 90% van de tappen die momenteel worden gebruikt, zijn gemaakt van snelstaal (HSS). Dit komt doordat deze snijstof taai genoeg is om zowel de torsie van het draaimoment als de snijkantbelasting (druk) bij het omkeren van de tap te weerstaan. HSS heeft echter ook nadelen, vergeleken met hardmetaal: de standtijd en de snijsnelheden zijn aanzienlijk lager dan bij VHM.

Xchange logo Xchange
Xchange op GG25
Xchange op GGG40

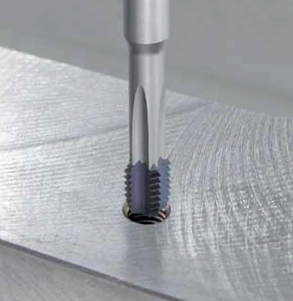

Toepassingsvoorbeelden:

Xchange wordt veelvuldig ingezet op gietijzer.

Xchange op GG25

Materiaal: GG25 / EN-FJL-250 | Draadsoort: M8
Ap = 15 mm | Vc = 60 m/min | N = 2400 omw/min

Xchange op GGG40

Materiaal: GGG40 / EN-GJS-400 | Draad: M16x1,50
Ap = 24 mm | Vc = 40 m/min | N = 800 omw/min

Exclusieve eigenschappen gecombineerd

De wisselbare tapkop van VHM uit zeer fijnkorrelig substraat en een uitstekende coating zorgt voor:
• Maximale standtijd
• Hoge snijsnelheden
De flexibele stalen schacht zorgt daarbij voor:
• Stabiliteit van het gereedschap
• Kostenbesparing en efficiëntie

Dankzij de precies geslepen en zelfcentrerende Hirth vertanding, kunnen de VHM wisselkoppen met hoge positioneernauwkeurigheid op de stalen schacht gemonteerd worden. Modulariteit is gewaarborgd.

Voordelen van Xchange snijtappen

Zeer hoge snijsnelheden worden mogelijk voor een maximale productiviteit: een enorme verbetering in het kosteneffectief vervaardigen van schroefdraad.

Elke Xchange tap heeft een uiterst nauwkeurige verbinding tussen wisselkop en schacht, hetgeen een compleet foutloze en vooral reproduceerbare wisselnauwkeurigheid garandeert.

De Xchange snijtap met radiale koelkanalen is ideaal voor doorlopende schroefdraden, en de versie met axiale koeling is speciaal geschikt voor blinde gaten.

Xchange: systeem voor kostenbesparing

  • Snijsnelheden 2x zo hoog als bij HSS tappen.
  • Bewerkingstijden en de daaraan verbonden machinekosten worden drastisch gereduceerd, ten voordele van uw totale productiekosten.
  • Schroefdraden met lange lengtes (Ap) zijn, naarmate de seriegrootte toeneemt, alleen kostengunstig te produceren met Xchange.
  • Er kan meermaals een nieuwe wisselkop
    op de stalen schacht gemonteerd worden.
  • De inwendige koelmiddeltoevoer zorgt voor een optimale spaanafvoer en zuivere schroefdraad.

Montage van Xchange tappen:

montage stap 1

Steek de schroef door de hardmetalen Xchange wisselkop in de schacht.

Positioneer de wisselkop

montage stap 1

Draai de wisselkop dusdanig dat de vertanding aansluit op de schacht.

Controleer de verbinding

montage stap 1

De wisselkop is juist gemonteerd als de vertanding netjes in elkaar valt.

Aandraaien met momentsleutel

montage stap 1

Draai de wisselkop aan met een Torx momentschroevendraaier (TorqueFix).

LC620TM

Polaris - LC620TM: een coating voor prestatie !

Voor optimale prestaties is de Xchange wisselkop uitgerust met Polaris, een geoptimaliseerde coating met zeer hard materiaal aan de oppervlakte. Kenmerkend voor deze uitstekende coating (LC620TM) is een speciale meerlaagse materiaalstructuur, die een aantal bijzondere eigenschappen combineert. Bovendien wordt de coating na het aanbrengen ook gepolijst, om het wrijvingsgedrag van de Xchange tap te optimaliseren. Polaris biedt gebruikers de hoogste standtijden bij het bewerken van o.a. gietijzer en is tevens hét voornaamste herkenningspunt van de Xchange tappen van LMT Fette.

Xchange met SCK

Inzetwaarden Xchange snijtappen

Xchange is geschikt voor alle kortspanige materialen,
en vooral voor gietijzer, messing en AlSi-legeringen.

ISO Materiaal Snijsnelheid
K1 Lamellair gietijzer ■ Vc = 40-60 m/min
K2 Nodulair gietijzer ■ Vc = 30-40 m/min
N3 Non-Ferro > 10% Si ■ Vc = 30-50 m/min
N4 Grafiet ■ Vc = 20-25 m/min

Voor nóg betere inzetwaarden is het te overwegen om
eens een synchrohouder (bijv. type SCK) te proberen!

Ondersteunde draadsoorten:

Type 6020 Type 6030
M8x1,25 MF8x1,00
M10x1,50 MF10x1,00
MF10x1,25
M12x1,75 MF12x1,00
MF12x1,50
M14x2,00 MF14x1,50
M16x2,00 MF16x1,50
M18x2,50 MF18x1,50

Xchange documentatie (PDF)

Xchange documentatie
