Tapmaten en voorboordiameters

Op deze pagina vind je handige tabellen met voorboordiameters voor verschillende draadsoorten, zodat je snel en eenvoudig kunt bepalen welke maat boor je nodig hebt voor het tappen van een schroefdraadgat. Of je nu werkt met metrische draad, UNC/UNF of BSP, onze overzichtelijke draadtabellen helpen je om fouten te voorkomen en efficiënt te werken. Ideaal voor zowel de werkplaats als het ontwerp- of onderhoudsteam. Daarnaast kun je hier ook een gratis A2-formaat poster downloaden of bestellen. Perfect om op te hangen in je werkruimte voor snelle referentie. Zo heb je alle info altijd binnen handbereik!

Metrisch snijtappen

SchroefdraadMaatSpoed [mm]Boor [mm]
M1x0,25M10,250,75
M1,1x0,25M1,10,250,85
M1,2x0,25M1,20,250,95
M1,4x0,30M1,40,301,1
M1,6x0,35M1,60,351,25
M1,7x0,35M1,70,351,35
M1,8x0,35M1,80,351,45
M2x0,40M20,401,6
M2,2x0,45M2,20,451,75
M2,3x0,40M2,30,401,9
M2,5x0,45M2,50,452,05
M2,6x0,45M2,60,452,1
M3x0,50M30,502,5
M3,5x0,60M3,50,602,9
M4x0,70M40,703,3
M4,5x0,75M4,50,753,7
M5x0,80M50,804,2
M5,5x0,90M5,50,904,6
M6x1,00M61,005
M7x1,00M71,006
M8x1,25M81,256,8
M9x1,25M91,257,8
M10x1,50M101,508,5
M11x1,50M111,509,5
M12x1,75M121,7510,25
M14x2,00M142,0012
M16x2,00M162,0014
M18x2,50M182,5015,5
M20x2,50M202,5017,5
M22x2,50M222,5019,5
M24x3,00M243,0021
M27x3,00M273,0024
M30x3,50M303,5026,5
M33x3,50M333,5029,5
M36x4,00M364,0032
M39x4,00M394,0035
M42x4,50M424,5037,5
M45x4,50M454,5040,5
M48x5,00M485,0043
M52x5,00M525,0047
M56x5,50M565,5050,5
M60x5,50M605,5054,5
M64x6,00M646,0058
M68x6,00M686,0062

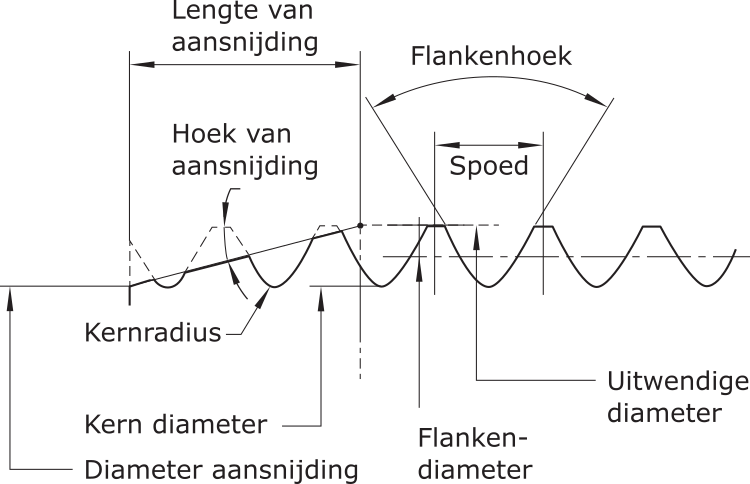

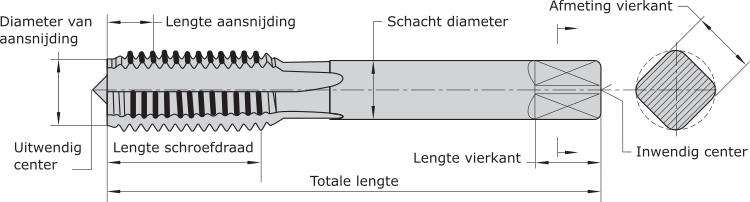

Basisbegrippen tappen

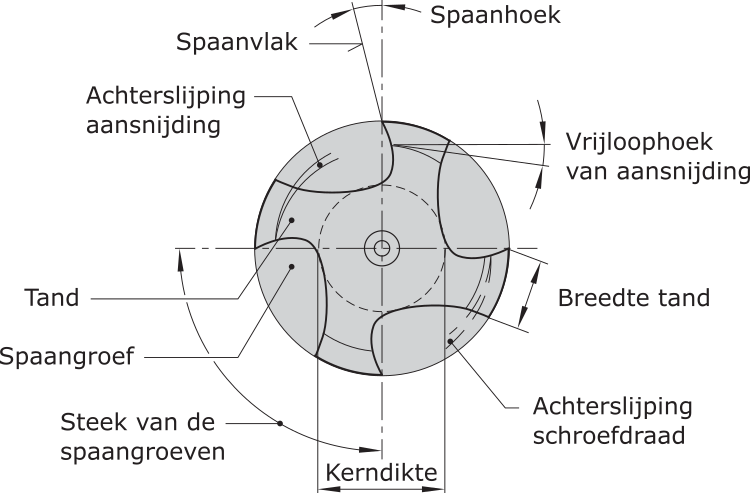

zij-aanzicht kerndiameter kerndikte

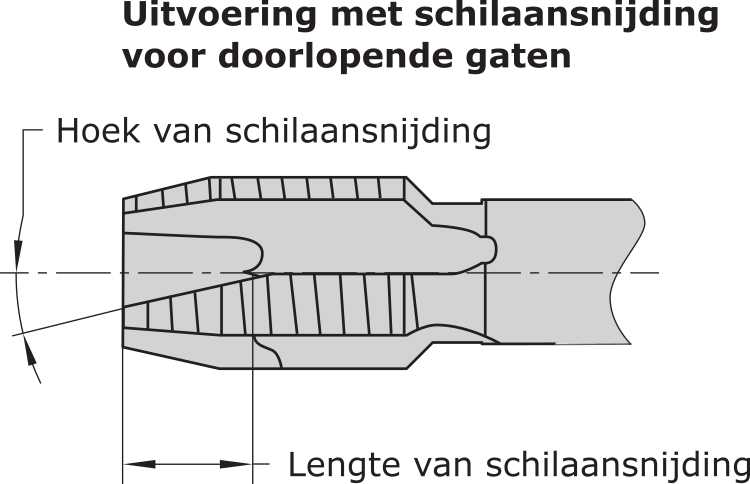

doorlopend

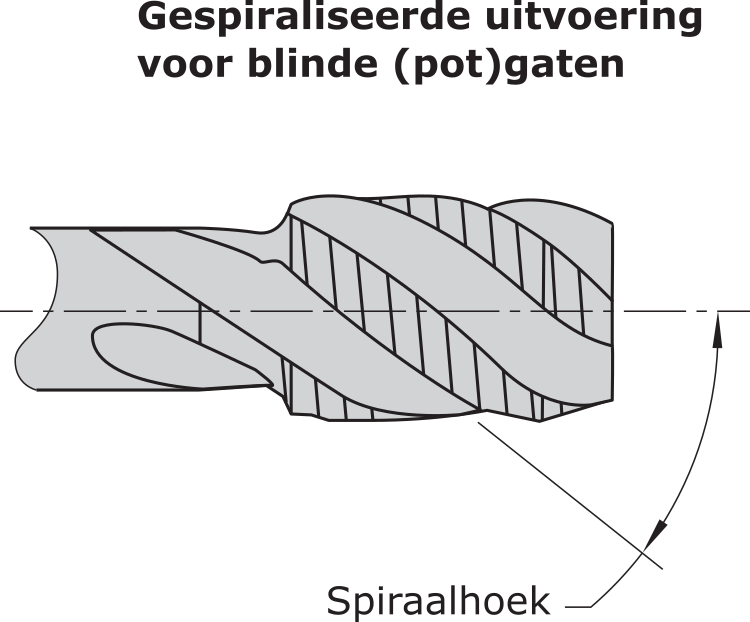

blind

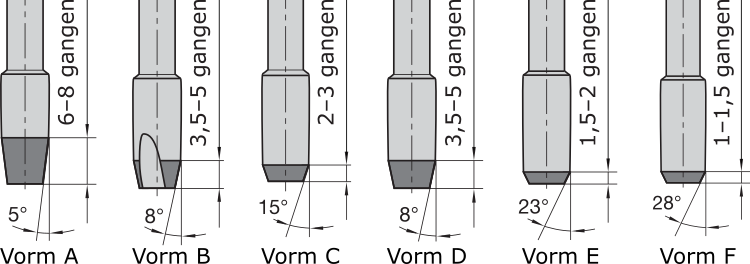

Type aansnijding
aansnijding
  • Vorm A: Lange aansnijding van 6-8 gangen voor doorlopende gaten
  • Vorm B: Middellange aansnijding (schil) van 3,5-5 gangen voor doorlopende gaten
  • Vorm C: Korte aansnijding van 2-3 gangen voor blinde gaten
  • Vorm D: Gemiddelde aansnijding van 3,5-5 gangen voor doorlopende en blinde gaten met lange uitloop
  • Vorm E: Korte aansnijding van 1,5-2 gangen voor blinde gaten met korte uitloop
  • Vorm F: Zeer korte aansnijding van 1-1,5 gangen voor blinde gaten

Metrisch fijn snijtappen

SchroefdraadMaatSpoed [mm]Boor [mm]
M1x0,20MF10,200,8
M1,1x0,20MF1,10,200,9
M1,2x0,20MF1,20,201
M1,4x0,20MF1,40,201,2
M1,4x0,25MF1,40,251,15
M1,6x0,20MF1,60,201,4
M1,8x0,20MF1,80,201,6
M2x0,25MF20,251,75
M2,2x0,25MF2,20,251,95
M2,5x0,35MF2,50,352,15
M3x0,35MF30,352,65
M3,5x0,35MF3,50,353,15
M4x0,35MF40,353,6
M4x0,50MF40,503,5
M4,5x0,50MF4,50,504
M5x0,50MF50,504,5
M5,5x0,50MF5,50,505
M6x0,50MF60,505,5
M6x0,75MF60,755,25
M7x0,75MF70,756,25
M8x0,50MF80,507,5
M8x0,75MF80,757,25
M8x1,00MF81,007
M9x0,75MF90,758,25
M9x1,00MF91,008
M10x0,75MF100,759,25
M10x1,00MF101,009
M10x1,25MF101,258,8
M11x0,75MF110,7510,25
M11x1,00MF111,0010
M12x0,75MF120,7511,25
M12x1,00MF121,0011
M12x1,50MF121,5010,5
M12x1,25MF121,2510,8
M13x1,00MF131,0012
M14x1,00MF141,0013
M14x1,25MF141,2512,8
M14x1,50MF141,5012,5
M15x1,00MF151,0014
M15x1,50MF151,5013,5
M16x1,00MF161,0015
M16x1,50MF161,5014,5
M17x1,00MF171,0016
M17x1,50MF171,5015,5
M18x1,00MF181,0017
M18x1,50MF181,5016,5
M18x2,00MF182,0016
M20x1,00MF201,0019
M20x1,50MF201,5018,5
M20x2,00MF202,0018
M22x1,00MF221,0021
M22x1,50MF221,5020,5
M22x2,00MF222,0020
M24x1,00MF241,0023
M24x1,50MF241,5022,5
M24x2,00MF242,0022
M25x1,00MF251,0024
M25x1,50MF251,5023,5
M25x2,00MF252,0023
M26x1,50MF261,5024,5
M27x1,00MF271,0026
M27x1,50MF271,5025,5
M27x2,00MF272,0025
M28x1,00MF281,0027
M28x1,50MF281,5026,5
M28x2,00MF282,0026
M30x1,00MF301,0029
M30x1,50MF301,5028,5
M30x2,00MF302,0028
M30x3,00MF303,0027
M32x1,50MF321,5030,5
M32x2,00MF322,0030
M33x1,50MF331,5031,5
M33x2,00MF332,0031
M33x3,00MF333,0030
M34x1,50MF341,5032,5
M35x1,50MF351,5033,5
M36x1,50MF361,5034,5
M36x2,00MF362,0034
M36x3,00MF363,0033
M38x1,50MF381,5036,5
M40x1,50MF401,5038,5
M40x2,00MF402,0038
M40x3,00MF403,0037
M42x1,50MF421,5040,5
M42x2,00MF422,0040
M42x3,00MF423,0039
M42x4,00MF424,0038
M45x1,50MF451,5043,5
M45x2,00MF452,0043
M45x3,00MF453,0042
M45x4,00MF454,0041
M48x1,50MF481,5046,5
M48x2,00MF482,0046
M48x3,00MF483,0045
M48x4,00MF484,0044
M50x1,50MF501,5048,5
M52x1,50MF521,5050,5

UNC Unie grof snijtappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
UNC Nr.1-64UNC Nr.1641,55
UNC Nr.2-56UNC Nr.2561,85
UNC Nr.3-48UNC Nr.3482,1
UNC Nr.4-40UNC Nr.4402,35
UNC Nr.5-40UNC Nr.5402,65
UNC Nr.6-32UNC Nr.6322,85
UNC Nr.8-32UNC Nr.8323,5
UNC Nr.10-24UNC Nr.10243,9
UNC Nr.12-24UNC Nr.12244,5
UNC 1/4-20UNC 1/4205,15
UNC 5/16-18UNC 5/16186,6
UNC 3/8-16UNC 3/8168
UNC 7/16-14UNC 7/16149,4
UNC 1/2-13UNC 1/21310,8
UNC 9/16-12UNC 9/161212,2
UNC 5/8-11UNC 5/81113,5
UNC 3/4-10UNC 3/41016,5
UNC 7/8-9UNC 7/8919,5
UNC 1-8UNC 1822,25
UNC 1.1/8-7UNC 1.1/8725
UNC 1.1/4-7UNC 1.1/4728
UNC 1.3/8-6UNC 1.3/8630,75
UNC 1.1/2-6UNC 1.1/2634
UNC 1.3/4-5UNC 1.3/4539,5
UNC 2-4,5UNC 24,545

UNF Unie fijn snijtappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
UNF Nr.1-72UNF Nr.1721,55
UNF Nr.2-64UNF Nr.2641,9
UNF Nr.3-56UNF Nr.3562,15
UNF Nr.4-48UNF Nr.4482,4
UNF Nr.5-44UNF Nr.5442,7
UNF Nr.6-40UNF Nr.6402,95
UNF Nr.8-36UNF Nr.8363,5
UNF Nr.10-32UNF Nr.10324,1
UNF Nr.12-28UNF Nr.12284,7
UNF 1/4-28UNF 1/4285,5
UNF 5/16-24UNF 5/16246,9
UNF 3/8-24UNF 3/8248,5
UNF 7/16-20UNF 7/16209,9
UNF 1/2-20UNF 1/22011,5
UNF 9/16-18UNF 9/161812,9
UNF 5/8-18UNF 5/81814,5
UNF 3/4-16UNF 3/41617,5
UNF 7/8-14UNF 7/81420,5
UNF 1-12UNF 11223,25
UNF 1.1/8-12UNF 1.1/81226,5
UNF 1.1/4-12UNF 1.1/41229,5
UNF 1.3/8-12UNF 1.3/81232,75
UNF 1.1/2-12UNF 1.1/21236

BSP Gas snijtappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
G 1/16-28G1/16286,8
G 1/8-28G1/8288,8
G 1/4-19G1/41911,8
G 3/8-19G3/81915,25
G 1/2-14G1/21419
G 5/8-14G5/81421
G 3/4-14G3/41424,5
G 7/8-14G7/81428,25
G 1-11G11130,75
G 1.1/8-11G1.1/81135,5
G 1.1/4-11G1.1/41139,5
G 1.3/8-11G1.3/81142
G 1.1/2-11G1.1/21145,25
G 1.3/4-11G1.3/41151,3
G 2-11G21157,2
G 2.1/4-11G2.1/41163,3
G 2.1/2-11G2.1/21172,5
G 2.3/4-11G2.3/41179,1
G 3-11G31185,5
G 3.1/4-11G3.1/41191,5
G 3.1/2-11G3.1/21198
G 3.3/4-11G3.3/411104
G 4-11G411110,5

BSW Withworth snijtappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
BSW 1/16-60BSW 1/16601,15
BSW 3/32-48BSW 3/32481,85
BSW 1/8-40BSW 1/8402,55
BSW 5/32-32BSW 5/32323,2
BSW 3/16-24BSW 3/16243,7
BSW 7/32-24BSW 7/32244,5
BSW 1/4-20BSW 1/4205,1
BSW 5/16-18BSW 5/16186,5
BSW 3/8-16BSW 3/8167,9
BSW 7/16-14BSW 7/16149,3
BSW 1/2-12BSW 1/21210,5
BSW 9/16-12BSW 9/161212
BSW 5/8-11BSW 5/81113,5
BSW 11/16-11BSW 11/161115
BSW 3/4-10BSW 3/41016,5
BSW 13/16-10BSW 13/161018
BSW 7/8-9BSW 7/8919,25
BSW 1-8BSW 1822
BSW 1.1/8-7BSW 1.1/8724,75
BSW 1.1/4-7BSW 1.1/4728
BSW 1.3/8-6BSW 1.3/8630,5
BSW 1.1/2-6BSW 1.1/2633,5
BSW 1.5/8-5BSW 1.5/8535,5
BSW 1.3/4-5BSW 1.3/4539
BSW 1.7/8-4,5BSW 1.7/84,541,5
BSW 2-4,5BSW 24,544,5

RP Gas BSPP snijtappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
RP 1/16-28RP1/16286,6
RP 1/8-28RP1/8288,6
RP 1/4-19RP1/41911,5
RP 3/8-19RP3/81915
RP 1/2-14RP1/21418,5
RP 3/4-14RP3/41424
RP 1-11RP11130,25
RP 1 1/4-11RP1 1/41139
RP 1 1/2-11RP1 1/21144,9
RP 2-11RP21156,6

PG Pantser snijtappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
PG 7-20PG72011,4
PG 9-18PG91814
PG 11-18PG111817,25
PG 13,5-18PG13,51819
PG 16-18PG161821,25
PG 21-16PG211627
PG 29-16PG291635,5
PG 36-16PG361645,5
PG 42-16PG421652,5
PG 48-16PG481658

NPT snijtappen (zonder ruimer)

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]Min. diepte [mm]
NPT 1/16-27NPT 1/16276,212
NPT 1/8-27NPT 1/8278,512
NPT 1/4-18NPT 1/4181118
NPT 3/8-18NPT 3/81814,518
NPT 1/2-14NPT 1/2141823,5
NPT 3/4-14NPT 3/4142324
NPT 1-11,5NPT 111,52929
NPT 1.1/4-11,5NPT 1.1/411,53829,5
NPT 1.1/2-11,5NPT 1.1/211,54429,5
NPT 2-11,5NPT 211,55630

NPT snijtappen na conisch ruimen

SchroefdraadMaatSpoedBoor [mm]Min. diepte [mm]Ruimer [mm]
NPT 1/16-27NPT 1/16276126,4
NPT 1/8-27NPT 1/8278,3128,7
NPT 1/4-18NPT 1/41810,71811,4
NPT 3/8-18NPT 3/81814,251814,8
NPT 1/2-14NPT 1/21417,523,518,3
NPT 3/4-14NPT 3/41422,752423,7
NPT 1-11,5NPT 111,528,52929,7
NPT 1.1/4-11,5NPT 1.1/411,537,529,538,5
NPT 1.1/2-11,5NPT 1.1/211,543,529,544,5
NPT 2-11,5NPT 211,555,53056,6

Metrisch roltappen

SchroefdraadMaatSpoed [mm]Boor [mm]
M3x0,50M30,502,8
M4x0,70M40,703,7
M5x0,80M50,804,6 (4,65)
M6x1,00M61,005,5 (5,55)
M8x1,25M81,257,4 (7,45)
M10x1,50M101,509,3
M12x1,75M121,7511,2
M14x2,00M142,0013,1
M16x2,00M162,0015
M18x2,50M182,5016,8
M20x2,50M202,5018,8

Metrisch fijn roltappen

SchroefdraadMaatSpoed [mm]Boor [mm]
M8x1,00MF81,007,5 (7,55)
M10x1,00MF101,009,5
M10x1,25MF101,259,4
M12x1,00MF121,0011,5
M12x1,50MF121,5011,3
M14x1,50MF141,5013,3
M16x1,00MF161,0015,5 (15,55)
M16x1,50MF161,5015,3

UNC Unie grof roltappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
UNC Nr.2-56UNC Nr.2561,95
UNC Nr.3-48UNC Nr.3482,3
UNC Nr.4-40UNC Nr.4402,55
UNC Nr.5-40UNC Nr.5402,9
UNC Nr.6-32UNC Nr.6323,15
UNC Nr.8-32UNC Nr.8323,75 (3,8)
UNC Nr.10-24UNC Nr.10244,3
UNC Nr.12-24UNC Nr.12244,95 (5,0)
UNC 1/4-20UNC 1/4205,7
UNC 5/16-18UNC 5/16187,25 (7,3)
UNC 3/8-16UNC 3/8168,7
UNC 1/2-13UNC 1/21311,7

UNF Unie fijn roltappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
UNF Nr.4-48UNF Nr.4482,6
UNF Nr.5-44UNF Nr.5442,9
UNF Nr.6-40UNF Nr.6403,2
UNF Nr.8-36UNF Nr.8363,8
UNF Nr.10-32UNF Nr.10324,5
UNF Nr.12-28UNF Nr.12285
UNF 1/4-28UNF 1/4285,9
UNF 5/16-24UNF 5/16247,4
UNF 3/8-2UNF 3/829
UNF 1/2-20UNF 1/22012,1
UNF 5/8-18UNF 5/81815,1

BSP Gas roltappen

SchroefdraadMaatSpoed [gangen/inch]Boor [mm]
G 1/16-28G1/16287,3
G 1/8-28G1/8289,3
G 1/4-19G1/41912,5
G 3/8-19G3/81916
G 1/2-14G1/21420,05 (20,1)
