Aangedreven gereedschap voor het spiebaansteken (LT-A ST) van Mario Pinto

Het nieuwe aangedreven spiebaan-steekgereedschap LT-A ST van Mario Pinto is beschikbaar in vier verschillende versies (slag 25–35–50–65 mm) voor het steken van spiebanen met een maximale gleufbreedte van 10 mm. Door een rigide prisma-geleiding wordt de roterende beweging vanuit de turret, in een gereedschapspositie voor aangedreven gereedschap, omgezet naar een cyclus met slagen. Dat is spiebaansteken zonder brootsmachine!

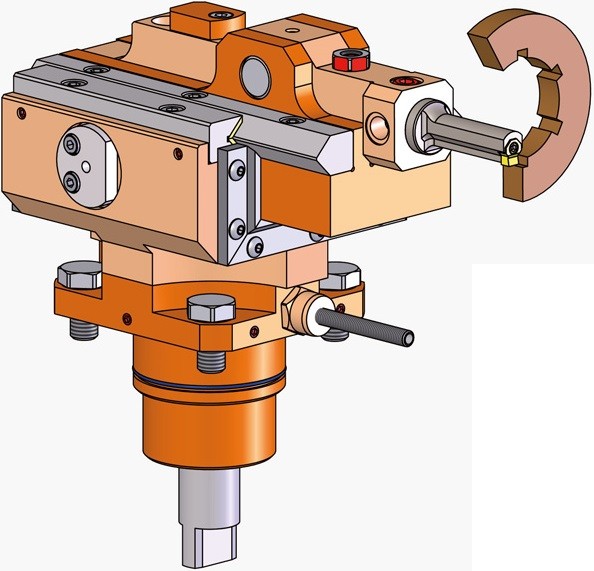

GEREEDSCHAP (LT-A ST)

			©

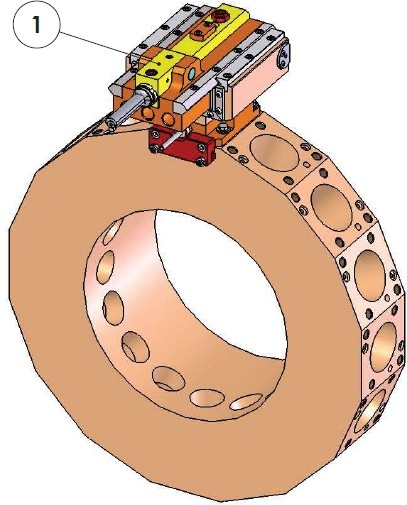

MONTAGE (STER TURRET)

			LT-A ST is geschikt voor alle radiale (ster) turrets.

DE WERKING

			©

			Elke rotatie wordt omgezet naar een slagcyclus (1:1) en bij teruggaan wordt de insert naar boven getild.

		Documentatie (PDF)

		Toepassingsvoorbeeld

				Spiebaan: 5 mm lang, 3,5 mm diep

				Materiaal: Staal 39NiCrMo3

				Toerental: 500 RPM = 500 slagen per min (1:1)

				Voeding (F): 0,06 mm/omw = 30 mm/min

Bewerkingstijd per spiebaan:
Slechts 6.6 seconde!
Geschikte machines
			Hieronder vindt u een overzicht van de momenteel ondersteunde machines en turrets. Staat uw eigen machine er niet bij? Vraag een aanbieding op maat:

Neem contact op

Het spiebaansteek-gereedschap LT-A ST van Mario Pinto is o.a. geschikt voor deze machines:

BIGLIAOpname: Ø 55 mm

Machines: 446, 465, 510, 545, 550, 565, 650, 658, 745, 765, 1200

BMTOpname: Ø 55, 65, 75 mm

Alle machines ondersteund

MAZAKOpname: Ø 68 mm

Machines: QUICK TURN SMART 100M, 150M, 200M, 250M

Opname: VDI-40

Machines: SQT 15M/MS, 18M/MS

SQT 200M/MS, 250M/MS

HYPER QUADREX 200 MSY, 250 MSY

MULTIPLEX 3 8200 Y

Opname: VDI-50

Machines: SQT 28, 30

SLANT TURN STN 550M

Universal 2000-3000M

MEGATURN NEXUS 900M

MORI-SEIKIOpname: Ø 40 mm

Machines: NT 1000, 2000, 3000 SERIE, NTX 1000, 2000, DURATURN 2050, 2550

Opname: Ø 60 mm

Machines: NL-NLX 1500, 2000, 2500, 3000, NT 4000 SERIE, 5000 SERIE, NZL 2500

MURATECOpname: Ø 40 mm

Machines: MT 12, MT 20 GMC, MT 200, MD 60, MD 120

Opname: Ø 44 mm

Machines: MT 100

Opname: Ø 55 mm

Machines: MD100, MD200

NAKAMURA TOMEOpname: Ø 44 mm

Machines: NTJ-100, WT 100, SNTY3, WY 100

Opname: Ø 55 mm

Machines: WT 150, WT 150 II, WT 250, SC 150, SC 200, SC 250, TMC 18, TW 10, SNTM3, SNTMX, STNJ, SNTY3 250, WTS 150, WTW 150, AS 200

OKUMAOpname: Ø 55 mm

Machines: LT 2000 EX

Opname: Ø 60 mm

Machines: LB 2000 EX, LB 2500 EX, LB 3000 EX, LU 3000 EX, MULTUS U3000, MULTUS U4000, LB 4000 EX (MY), LB 4000 EX (M), LT-3000 EX

SAUTEROpname: VDI-30, VDI-40

Machines: Alle machines met DIN 5480 turret ondersteund.

TAKISAWA JAPANOpname: Ø 60 mm

Machines: TS-4000YS

Dankzij de grofweg 50 verschillende uitvoeringen

van het spiebaan-

steek gereedschap

("Slotting Tool")

van Mario Pinto

zijn van de meest

gangbare fabrikanten alle machines ondersteund !
