Meerspilkoppen T/TS/TM voor boren en tappen

De serie T, TS, TM (ronde uitvoeringen), TL (in lijn), TR en TRM (rechthoekige uitvoering) zijn boorkoppen waarbij de boorspillen verstelbaar of vast op een patroonplaat binnen het bereik van de boorklok gepositioneerd kunnen worden. Toepassing veelal op kolomboormachines, voedingseenheden, boorstraten, transferstraten, enz.

Serie T en TS
			De serie T en TS hebben een ronde basis en kunnen tot wel 12 gaten van max. Ø22 mm tegelijk boren.
			Steek is tussen 15-350 mm (afstand) te variëren.
			De types TS hebben een vergrote maximale steek.

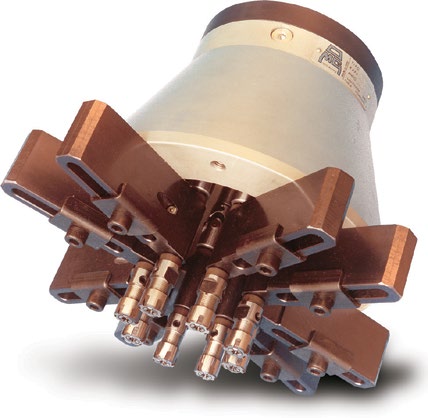

		T2

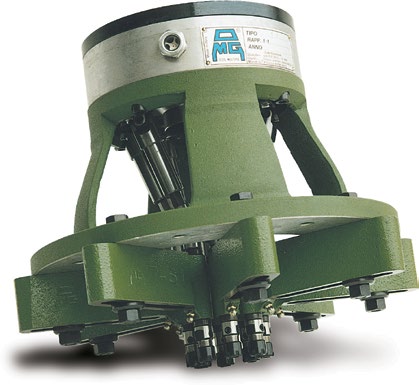

		T4

		T7

		T10

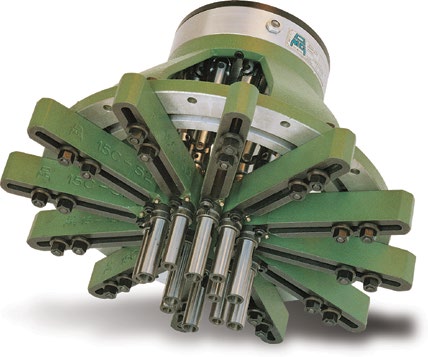

		T12

		T15

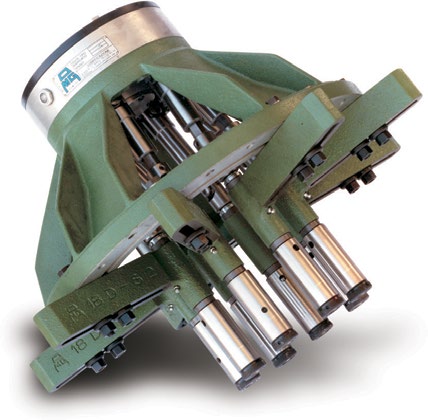

		T18

		T22

Serie TL
			De serie TL heeft een lineaire basis (de boorspillen staan in lijn) en kan tot wel 12 gaten van maximaal Ø22 mm tegelijk in uw product boren.
			Boorafstand of steek is tussen 17-610 mm te variëren.

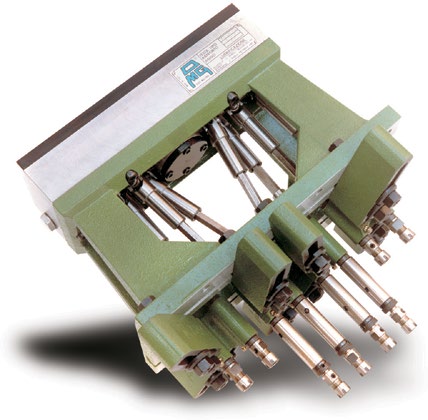

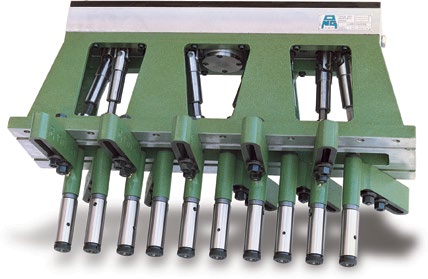

		TL20

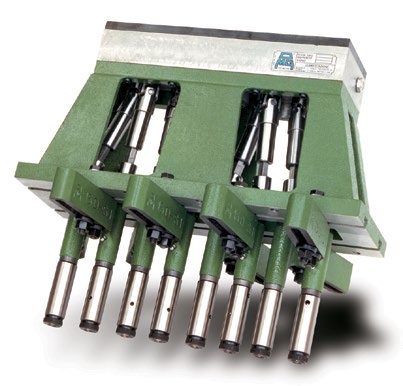

		TL40

		TL60

Serie TR
			De serie TR heeft een vierkante basis en kan tot wel 16 gaten van maximaal Ø22 mm tegelijk in uw product boren.
			Boorafstand of steek is tussen 32 mm in lijn en 395x345 mm verzet te variëren.

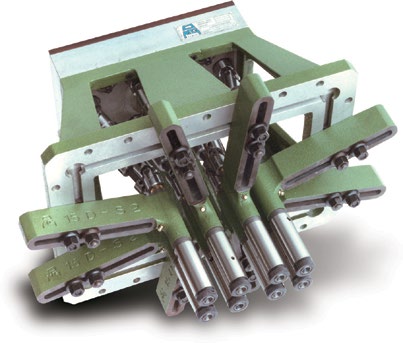

		TR2

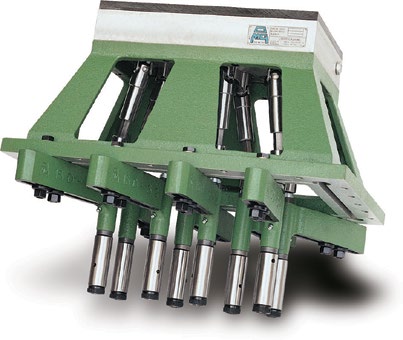

		TR5-TR8

Serie TM en TRM
			De series TM en TRM kunnen tot wel 26 gaten tegelijk boren. Dankzij bijzondere technische eigenschappen kunnen deze series uiteenlopende patronen tegelijk boren en/of tappen, op machines met genoeg vermogen.
			Basis van de TM types is rond, terwijl de TRM types een vierkante basis hebben.

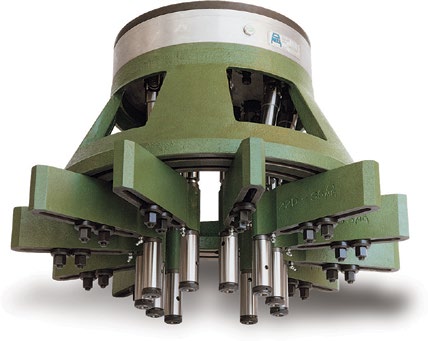

		TM400

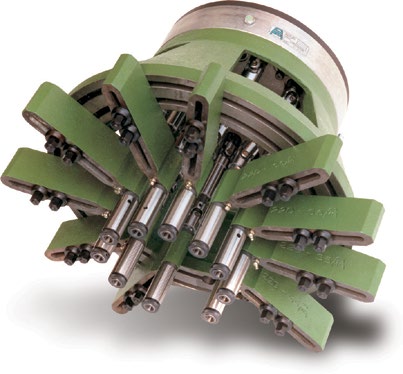

		TM500

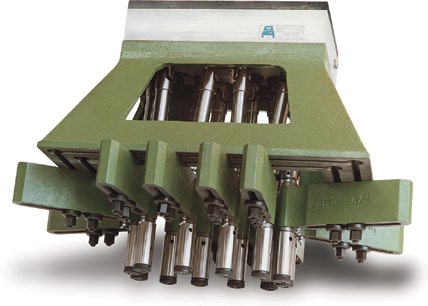

		TRM43

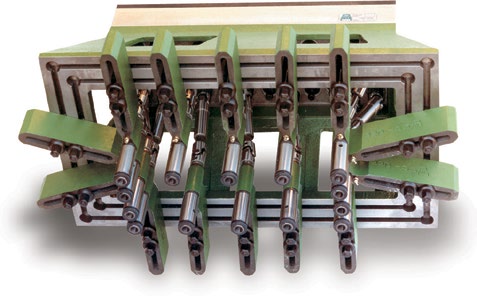

		TRM73

Overzicht van de meest gangbare meerspilboorkoppen

Type	Boorcapaciteit (maximaal)		Tap	Steek		Gereedschapopname
Type	Staal	Gietijzer	Tap	Minimaal	Maximaal	Gereedschapopname
T2	Ø4 mm	-	M4	15 mm	135 mm	ER 8
T4	Ø4 mm	Ø5	M4	17 mm	133 mm	ER 11
T7	Ø6 mm	Ø7	M5	20 mm	170 mm	ER 11
T10	Ø8 mm	Ø10	M6	23 mm	206 mm	ER 16
T12	Ø10 mm	Ø12	M8	28 mm	232 mm	ER 20 en DIN stelhuls 12 mm
TS12	Ø10 mm	Ø12	M8	28 mm	305 mm	ER 20 en DIN stelhuls 12 mm
T15	Ø13 mm	Ø15	M12	32,5 mm	264 mm	stelhuls 20 mm
TS15	Ø13 mm	Ø15	M12	32,5 mm	319 mm	stelhuls 20 mm
T18	Ø16 mm	Ø18	M14	37,5 mm	301 mm	stelhuls 25 mm
TS18	Ø16 mm	Ø18	M14	37,5 mm	351 mm	stelhuls 25 mm
T22	Ø20 mm	Ø22	M16	40,5 mm	291 mm	stelhuls 28 mm
TS22	Ø20 mm	Ø22	M16	40,5 mm	343 mm	stelhuls 28 mm
TM400	Ø22 mm	Ø25	M16	23-50 mm (naar spiltype)	400 mm	stelhuls 12-32 mm (naar spiltype)
TM500	Ø22	Ø25	M16	23-50 mm (naar spiltype)	480 mm	stelhuls 12-32 mm (naar spiltype)

Verschillende opnames

OMG meerspillige boorkoppen zijn standaard leverbaar met morseconus of ISO machineopnames, of speciaalopnames. Gereedschapopname van de uitgaande spil: ER spantangopname, stelhulsopname of morseconus opname. Naast het standaard programma leveren wij ook speciaal uitvoeringen, volgens klantwens of tekening.

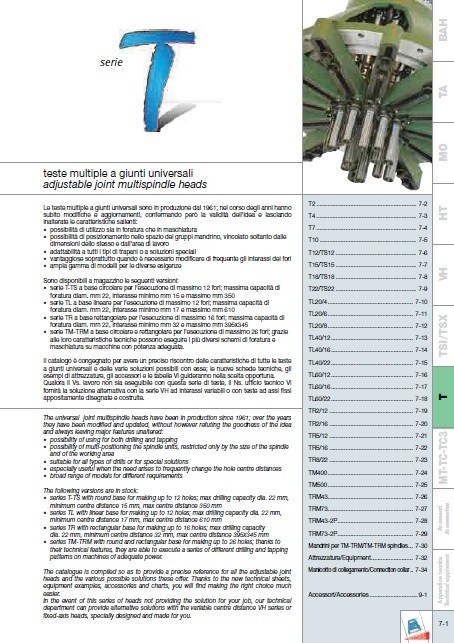

Documentatie (PDF)
