Trochoïdaal frezen met SCT

De 5-snijder trochoïdefrezen van SCT combineren een aantal unieke eigenschappen die ze ideaal geschikt maken om verschillende soorten stalen (37°-38° helix) of roestvrije stalen en hittebestendige legeringen (41°-42° helix) trochoïdaal te bewerken. Kenmerken: Ongelijke spiraalhoek met hoekradius of fase, vrijgelegd en met geavanceerde coating geschikt voor o.a. staal (<58HRC), RVS en titanium. De spaanbreker zorgt voor korte spanen en een probleemloze spaanafvoer, zodat met de volledige snijlengte ook hoge snijsnelheden mogelijk zijn. Deze frezen zijn onderdeel van het SCT Basic Line+ assortiment en worden zo ook terecht omschreven als sterke "allrounders" met een speciale geometrie en coating voor een zachte prijs. Het assortiment omvat een korte 2xD, lange 3xD en extra lange 4xD variant per geometrie, zoals hieronder weergegeven.

Trochoïdefrezen voor staal en gehard materiaal:

2xD
BLC5L12038VN
3xD
BLC5X12038VN
4xD
BLC5X12038XVN

Trochoïdefrezen voor RVS en superlegeringen:

2xD
BLC5L12042VN
3xD
BLC5X12042VN
4xD
BLC5X12042XVN

Wat is trochoïdaal frezen?

Trochoïdaal frezen omhelst een freesstrategie die (met name bij het voorfrezen) slimmere en efficiëntere freespaden hanteert. Hierdoor kan er meer materiaal in een kortere tijd verwijderd worden, zonder enige vorm van kwaliteitsverlies. Door de beweging van de tafelvoeding te combineren met een cirkelvormig freespad, worden de verspaningscondities positief beïnvloed, vooral bij het in- en uittreden van de frees. Zo worden de krachten fors gereduceerd én beter verdeeld. Meer

Statisch trochoïdefrezen

De meest eenvoudige trochoïdale beweging is een cirkel of ellips, die vanwege de tafelvoeding telkens opschuift door het product.

statisch

Dynamisch trochoïdefrezen

De frees beweegt in ijlgang (grijs) lineair tussen uit- en intreden (geel). Vereist van de machine wat meer dynamiek dan bij statisch gebruik.

dynamisch

Pendelend trochoïdefrezen

De frees treedt telkens in aan de zijde waar deze uittreedt: een pendelende (op-en-neer) beweging. De frees is zo bijna continu in snede.

pendelend
Trochoïdefrezen voor STAAL en GEHARD STAAL

Trochoïdale 5-snijder 37°-38° AlCrN

Deze Basic Line+ trochoïdaalfrezen met 37°-38° spiraal zijn met verschillende radiï verkrijgbaar van Ø6-20 mm of met een fase (45°) van Ø6-25 mm. Geschikt voor staal en geharde stalen (<60HRC).

Snijkanten BLW5X16038VN

Specificaties

Diameters: 6-25 mm
Schacht: glad of weldon
Coating: AlCrN
Snijkanten: Z=5
Spiraalhoek: 37°-38°

Nu ook in onze webshop!

U vindt ze onder VHM frezen in de menubalk of door een klik hieronder.

Trochoïdaalfrezen
met 37°-38° helix

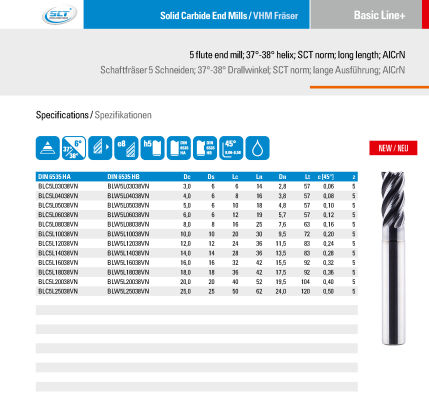

2xD trochoïdefrees 38° met fase

BLC5L12038VN
Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt C=45° Z
BLC5L03038VNBLW5L03038VN366142,8570,065
BLC5L04038VNBLW5L04038VN468163,8570,085
BLC5L05038VNBLW5L05038VN5610184,8570,105
BLC5L06038VNBLW5L06038VN6612195,7570,125
BLC5L08038VNBLW5L08038VN8816257,6630,165
BLC5L10038VNBLW5L10038VN101020309,5720,205
BLC5L12038VNBLW5L12038VN1212243611,5830,245
BLC5L14038VNBLW5L14038VN1414283613,5830,285
BLC5L16038VNBLW5L16038VN1616324215,5920,325
BLC5L18038VNBLW5L18038VN1818364217,5920,365
BLC5L20038VNBLW5L20038VN2020405219,51040,405
BLC5L25038VNBLW5L25038VN25255062241200,505

Dc=Diameter (Ø), Ds=Schachtdiameter, Lc=Snijlengte (mm), Ln=Vrijlooplengte (mm), Dn=Diameter op de vrijloop (mm), Lt=Totale lengte (mm), C=Fase, Z=Aantal snijkanten

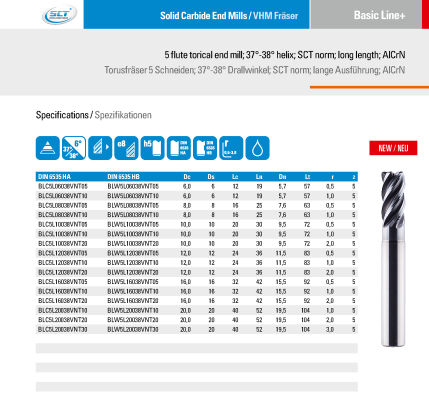

2xD trochoïdefrees 38° met radius

Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt R Z
BLC5L06038VNT05BLW5L06038VNT056612195,7570,505
BLC5L06038VNT10BLW5L06038VNT106612195,7571,005
BLC5L08038VNT05BLW5L08038VNT058816257,6630,505
BLC5L08038VNT10BLW5L08038VNT108816257,6631,005
BLC5L10038VNT05BLW5L10038VNT05101020309,5720,505
BLC5L10038VNT10BLW5L10038VNT10101020309,5721,005
BLC5L10038VNT20BLW5L10038VNT20101020309,5722,005
BLC5L12038VNT05BLW5L12038VNT051212243611,5830,505
BLC5L12038VNT10BLW5L12038VNT101212243611,5831,005
BLC5L12038VNT20BLW5L12038VNT201212243611,5832,005
BLC5L16038VNT05BLW5L16038VNT051616324215,5920,505
BLC5L16038VNT10BLW5L16038VNT101616324215,5921,005
BLC5L16038VNT20BLW5L16038VNT201616324215,5922,005
BLC5L20038VNT10BLW5L20038VNT102020405219,51041,005
BLC5L20038VNT20BLW5L20038VNT202020405219,51042,005
BLC5L20038VNT30BLW5L20038VNT302020405219,51043,005

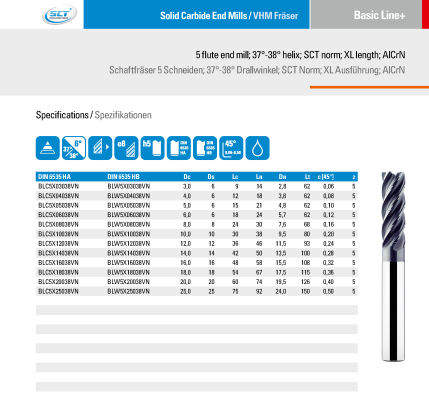

3xD trochoïdefrees 38° met fase

BLC5X12038VN
Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt C=45° Z
BLC5X03038VN BLW5X03038VN 3 6 9 14 2,8 62 0,06 5
BLC5X04038VN BLW5X04038VN 4 6 12 18 3,8 62 0,08 5
BLC5X05038VN BLW5X05038VN 5 6 15 21 4,8 62 0,10 5
BLC5X06038VN BLW5X06038VN 6 6 18 24 5,7 62 0,12 5
BLC5X08038VN BLW5X08038VN 8 8 24 30 7,6 68 0,16 5
BLC5X10038VN BLW5X10038VN 10 10 30 38 9,5 80 0,20 5
BLC5X12038VN BLW5X12038VN 12 12 36 46 11,5 93 0,24 5
BLC5X14038VN BLW5X14038VN 14 14 42 50 13,0 100 0,28 5
BLC5X16038VN BLW5X16038VN 16 16 48 58 15,5 108 0,32 5
BLC5X18038VN BLW5X18038VN 18 18 54 67 17,0 115 0,36 5
BLC5X20038VN BLW5X20038VN 20 20 60 74 19,5 126 0,40 5
BLC5X25038VN BLW5X25038VN 25 25 75 92 24,0 150 0,50 5

Dc=Diameter (Ø), Ds=Schachtdiameter, Lc=Snijlengte (mm), Ln=Vrijlooplengte (mm), Dn=Diameter op de vrijloop (mm), Lt=Totale lengte (mm), C=Fase, Z=Aantal snijkanten

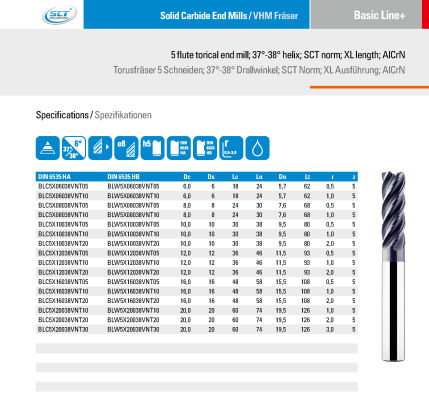

3xD trochoïdefrees 38° met radius

Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt R Z
BLC5X06038VNT05 BLW5X06038VNT05 6 6 18 24 5,7 62 0,5 5
BLC5X06038VNT10 BLW5X06038VNT10 6 6 18 24 5,7 62 1,0 5
BLC5X08038VNT05 BLW5X08038VNT05 8 8 24 30 7,6 68 0,5 5
BLC5X08038VNT10 BLW5X08038VNT10 8 8 24 30 7,6 68 1,0 5
BLC5X10038VNT05 BLW5X10038VNT05 10 10 30 38 9,5 80 0,5 5
BLC5X10038VNT10 BLW5X10038VNT10 10 10 30 38 9,5 80 1,0 5
BLC5X10038VNT20 BLW5X10038VNT20 10 10 30 38 9,5 80 2,0 5
BLC5X12038VNT05 BLW5X12038VNT05 12 12 36 46 11,5 93 0,5 5
BLC5X12038VNT10 BLW5X12038VNT10 12 12 36 46 11,5 93 1,0 5
BLC5X12038VNT20 BLW5X12038VNT20 12 12 36 46 11,5 93 2,0 5
BLC5X16038VNT05 BLW5X16038VNT05 16 16 48 58 15,5 108 0,5 5
BLC5X16038VNT10 BLW5X16038VNT10 16 16 48 58 15,5 108 1,0 5
BLC5X16038VNT20 BLW5X16038VNT20 16 16 48 58 15,5 108 2,0 5
BLC5X20038VNT10 BLW5X20038VNT10 20 20 60 74 19,5 126 1,0 5
BLC5X20038VNT20 BLW5X20038VNT20 20 20 60 74 19,5 126 2,0 5
BLC5X20038VNT30 BLW5X20038VNT30 20 20 60 74 19,5 126 3,0 5

SCT heeft in 2019 de bestelnummers van de 3xD frezen aangepast, waarbij 5L (lang) nu 5X (extra lang) is geworden. De afmetingen zijn NIET gewijzigd.

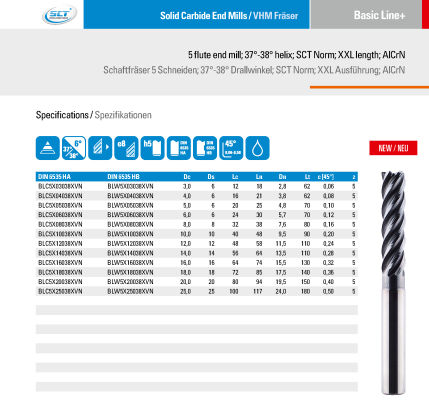

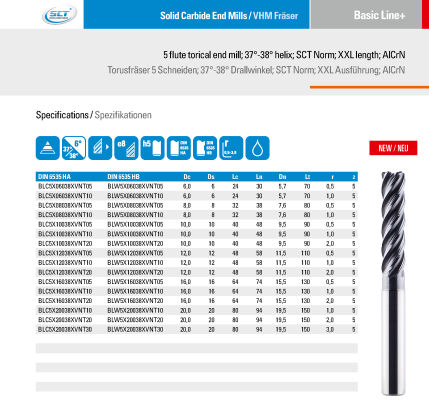

4xD trochoïdefrees 38° met fase

BLC5X12038XVN
Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt C=45° Z
BLC5X03038XVNBLW5X03038XVN3612182,8620,065
BLC5X04038XVNBLW5X04038XVN4616213,8620,085
BLC5X05038XVNBLW5X05038XVN5620254,8700,105
BLC5X06038XVNBLW5X06038XVN6624305,7700,125
BLC5X08038XVNBLW5X08038XVN8832387,6800,165
BLC5X10038XVNBLW5X10038XVN101040489,5900,205
BLC5X12038XVNBLW5X12038XVN1212485811,51100,245
BLC5X14038XVNBLW5X14038XVN1414566413,51100,285
BLC5X16038XVNBLW5X16038XVN1616647415,51300,325
BLC5X18038XVNBLW5X18038XVN1818728517,51400,365
BLC5X20038XVNBLW5X20038XVN2020809419,51500,405
BLC5X25038XVNBLW5X25038XVN2525100117241800,505

Dc=Diameter (Ø), Ds=Schachtdiameter, Lc=Snijlengte (mm), Ln=Vrijlooplengte (mm), Dn=Diameter op de vrijloop (mm), Lt=Totale lengte (mm), C=Fase, Z=Aantal snijkanten

4xD trochoïdefrees 38° met radius

Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt R Z
BLC5X06038XVNT05BLW5X06038XVNT056624305,7700,505
BLC5X06038XVNT10BLW5X06038XVNT106624305,7701,005
BLC5X08038XVNT05BLW5X08038XVNT058832387,6800,505
BLC5X08038XVNT10BLW5X08038XVNT108832387,6801,005
BLC5X10038XVNT05BLW5X10038XVNT05101040489,5900,505
BLC5X10038XVNT10BLW5X10038XVNT10101040489,5901,005
BLC5X10038XVNT20BLW5X10038XVNT20101040489,5902,005
BLC5X12038XVNT05BLW5X12038XVNT051212485811,51100,505
BLC5X12038XVNT10BLW5X12038XVNT101212485811,51101,005
BLC5X12038XVNT20BLW5X12038XVNT201212485811,51102,005
BLC5X16038XVNT05BLW5X16038XVNT051616647415,51300,505
BLC5X16038XVNT10BLW5X16038XVNT101616647415,51301,005
BLC5X16038XVNT20BLW5X16038XVNT201616647415,51302,005
BLC5X20038XVNT10BLW5X20038XVNT102020809419,51501,005
BLC5X20038XVNT20BLW5X20038XVNT202020809419,51502,005
BLC5X20038XVNT30BLW5X20038XVNT302020809419,51503,005

Snijsnelheden 38°

Materiaal Trekvastheid
(N/mm2)
Hardheid
(HB/HRC)
Vc
min.
Vc
opt.
Vc
max.
P Regulier staal < 600 < 230 180 210 240
Gelegeerd staal < 1200 < 350 150 175 200
Hooggelegeerd staal / Gereedschapsstaal < 1400 < 380 100 120 140
H Gehard staal - < 54 HRC 90 120 150
Gehard staal - 52-60 HRC 70 100 130

LET OP: Wij hanteren hier andere inzetwaarden (snijsnelheid en voeding per tand) dan oorspronkelijk door de leverancier voorgeschreven.

Voedingssnelheden 2xD met 38° spiraal

Dc
(Ø)
Ap
(2xD)
0,15xD 0,25xD hm
Ae1 Fz1 Ae2 Fz2
3 6 0,5 0,027 0,8 0,020 0,011
4 8 0,6 0,036 1,0 0,027 0,014
5 10 0,8 0,045 1,3 0,033 0,018
6 12 0,6 0,066 1,2 0,045 0,020
8 16 1,2 0,072 2,0 0,054 0,027
10 20 1,5 0,090 2,5 0,067 0,034
12 24 1,8 0,108 3,0 0,081 0,041
14 28 2,1 0,126 3,5 0,094 0,048
16 32 2,4 0,144 4,0 0,107 0,055
18 36 2,7 0,162 4,5 0,121 0,061
20 40 3,0 0,179 5,0 0,134 0,068
25 50 3,8 0,224 6,3 0,168 0,086

Voedingssnelheden 3xD met 38° spiraal

Dc
(Ø)
Ap
(3xD)
0,10xD 0,20xD hm
Ae Fz Ae Fz
3 9 0,3 0,033 0,6 0,023 0,010
4 12 0,4 0,044 0,8 0,030 0,014
5 15 0,5 0,055 1,0 0,038 0,017
6 18 0,6 0,066 1,2 0,045 0,020
8 24 0,8 0,088 1,6 0,060 0,027
10 30 1,0 0,110 2,0 0,075 0,034
12 36 1,2 0,132 2,4 0,090 0,041
14 42 1,4 0,154 2,8 0,105 0,048
16 48 1,6 0,176 3,2 0,120 0,055
18 54 1,8 0,198 3,6 0,135 0,061
20 60 2,0 0,220 4,0 0,150 0,068
25 75 2,5 0,275 5,0 0,188 0,085

Voedingssnelheden 4xD met 38° spiraal

Dc
(Ø)
Ap
(4xD)
0,05xD 0,15xD hm
Ae Fz Ae Fz
3 12 0,2 0,047 0,5 0,026 0,011
4 16 0,2 0,060 0,6 0,033 0,013
5 20 0,3 0,078 0,8 0,043 0,018
6 24 0,3 0,094 0,9 0,052 0,021
8 32 0,4 0,124 1,2 0,070 0,027
10 40 0,5 0,155 1,5 0,086 0,034
12 48 0,6 0,185 1,8 0,103 0,041
14 56 0,6 0,219 1,8 0,122 0,041
16 64 0,8 0,249 2,4 0,139 0,055
18 72 0,9 0,279 2,7 0,155 0,061
20 80 1,0 0,309 3,0 0,173 0,068
25 100 1,3 0,387 3,8 0,216 0,086

Ap-waardes <50% van snijlengte (Lc) zijn nadelig voor de standtijd. Ons advies is de beschikbare snijlengte zoveel mogelijk te benutten. In de tabel voor voedingssnelheid staat hm voor de gemiddelde spaandikte. Deze trochoïdale parameter kan als volgt berekent worden:

hm formule
Trochoïdefrezen voor RVS en SUPERLEGERINGEN

Trochoïdale 5-snijder 41°-42° AlCr-basis

Deze Basic Line+ trochoïdaalfrezen met 41°-42° spiraal zijn met verschillende radiï verkrijgbaar van Ø6-20 mm of met een fase (45°) van Ø6-25 mm. Geschikt voor roestvrije stalen en superlegeringen.

Snijkanten BLW5X16042VN

Specificaties

Diameters: 6-25 mm
Schacht: glad of weldon
Coating: AlCr-basis
Snijkanten: Z=5
Spiraalhoek: 41°-42°

Nu ook in onze webshop!

U vindt ze onder VHM frezen in de menubalk of door een klik hieronder.

Trochoïdaalfrezen
met 41°-42° helix

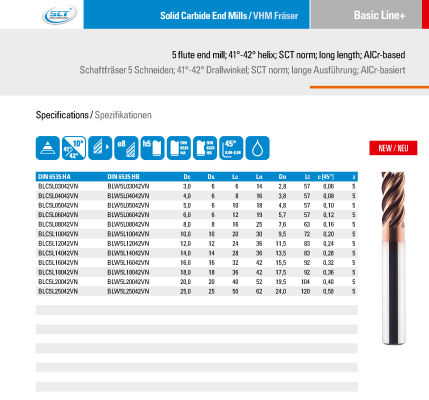

2xD trochoïdefrees 42° met fase

BLC5L12042VN
Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt C=45° Z
BLC5L03042VNBLW5L03042VN366142,8570,065
BLC5L04042VNBLW5L04042VN468163,8570,085
BLC5L05042VNBLW5L05042VN5610184,8570,105
BLC5L06042VNBLW5L06042VN6612195,7570,125
BLC5L08042VNBLW5L08042VN8816257,6630,165
BLC5L10042VNBLW5L10042VN101020309,5720,205
BLC5L12042VNBLW5L12042VN1212243611,5830,245
BLC5L14042VNBLW5L14042VN1414283613,5830,285
BLC5L16042VNBLW5L16042VN1616324215,5920,325
BLC5L18042VNBLW5L18042VN1818364217,5920,365
BLC5L20042VNBLW5L20042VN2020405219,51040,405
BLC5L25042VNBLW5L25038VN25255062241200,505

Dc=Diameter (Ø), Ds=Schachtdiameter, Lc=Snijlengte (mm), Ln=Vrijlooplengte (mm), Dn=Diameter op de vrijloop (mm), Lt=Totale lengte (mm), C=Fase, Z=Aantal snijkanten

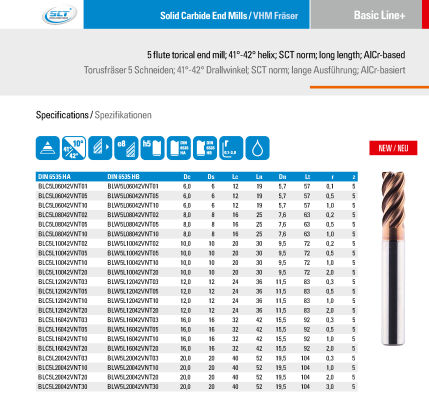

2xD trochoïdefrees 42° met radius

Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt R Z
BLC5L06042VNT01BLW5L06042VNT016612195,7570,105
BLC5L06042VNT05BLW5L06042VNT056612195,7570,505
BLC5L06042VNT10BLW5L06042VNT106612195,7571,005
BLC5L08042VNT02BLW5L08042VNT028816257,6630,205
BLC5L08042VNT05BLW5L08042VNT058816257,6630,505
BLC5L08042VNT10BLW5L08042VNT108816257,6631,005
BLC5L10042VNT02BLW5L10042VNT02101020309,5720,205
BLC5L10042VNT05BLW5L10042VNT05101020309,5720,505
BLC5L10042VNT10BLW5L10042VNT10101020309,5721,005
BLC5L10042VNT20BLW5L10042VNT20101020309,5722,005
BLC5L12042VNT03BLW5L12042VNT031212243611,5830,305
BLC5L12042VNT05BLWSL12042VNT051212243611,5830,505
BLC5L12042VNT10BLW5L12042VNT101212243611,5831,005
BLC5L12042VNT20BLW5L12042VNT201212243611,5832,005
BLC5L16042VNT03BLW5L16042VNT031616324215,5920,305
BLC5L16042VNT05BLWSL16042VNT051616324215,5920,505
BLC5L16042VNT10BLW5L16042VNT101616324215,5921,005
BLCSL16042VNT20BLW5L16042VNT201616324215,5922,005
BLC5L20042VNT03BLW5L20042VNT032020405219,51040,305
BLC5L20042VNT10BLW5L20042VNT102020405219,51041,005
BLC5L20042VNT20BLW5L20042VNT202020405219,51042,005
BLC5L20042VNT30BLW5L20042VNT302020405219,51043,005

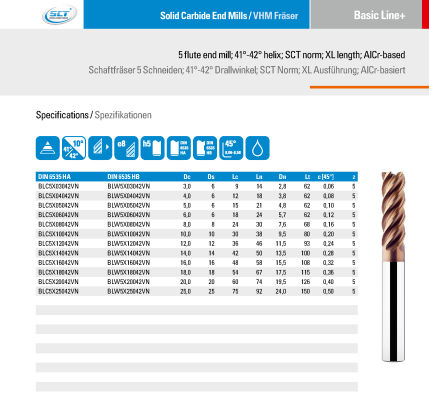

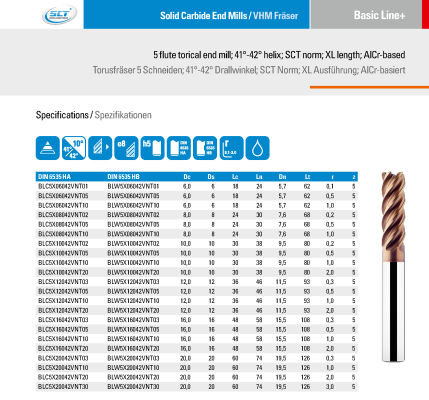

3xD trochoïdefrees 42° met fase

BLC5X12042VN
Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt C=45° Z
BLC5X06042VN BLW5X06042VN 6 6 18 24 5,7 62 0,12 5
BLC5X08042VN BLW5X08042VN 8 8 24 30 7,6 68 0,16 5
BLC5X10042VN BLW5X10042VN 10 10 30 38 9,5 80 0,20 5
BLC5X12042VN BLW5X12042VN 12 12 36 46 11,5 93 0,24 5
BLC5X14042VN BLW5X14042VN 14 14 42 50 13,0 100 0,28 5
BLC5X16042VN BLW5X16042VN 16 16 48 58 15,5 108 0,32 5
BLC5X18042VN BLW5X18042VN 18 18 54 67 17,0 115 0,36 5
BLC5X20042VN BLW5X20042VN 20 20 60 74 19,5 126 0,40 5
BLC5X25042VN BLW5X25042VN 25 25 75 92 24,0 150 0,50 5

Dc=Diameter (Ø), Ds=Schachtdiameter, Lc=Snijlengte (mm), Ln=Vrijlooplengte (mm), Dn=Diameter op de vrijloop (mm), Lt=Totale lengte (mm), C=Fase, Z=Aantal snijkanten

3xD trochoïdefrees 42° met radius

Cilindrisch (HA) Weldon (HB) Dc Ds Lc Ln Dn Lt R Z
BLC5X06042VNT01 BLW5X06042VNT01 6 6 18 24 5,7 62 0,1 5
BLC5X06042VNT05 BLW5X06042VNT05 6 6 18 24 5,7 62 0,5 5
BLC5X06042VNT10 BLW5X06042VNT10 6 6 18 24 5,7 62 1,0 5
BLC5X08042VNT02 BLW5X08042VNT02 8 8 24 30 7,6 68 0,2 5
BLC5X08042VNT05 BLW5X08042VNT05 8 8 24 30 7,6 68 0,5 5
BLC5X08042VNT10 BLW5X08042VNT10 8 8 24 30 7,6 68 1,0 5
BLC5X10042VNT02 BLW5X10042VNT02 10 10 30 38 9,5 80 0,2 5
BLC5X10042VNT05 BLW5X10042VNT05 10 10 30 38 9,5 80 0,5 5
BLC5X10042VNT10 BLW5X10042VNT10 10 10 30 38 9,5 80 1,0 5
BLC5X10042VNT20 BLW5X10042VNT20 10 10 30 38 9,5 80 2,0 5
BLC5X12042VNT03 BLW5X12042VNT03 12 12 36 46 11,5 93 0,3 5
BLC5X12042VNT05 BLW5X12042VNT05 12 12 36 46 11,5 93 0,5 5
BLC5X12042VNT10 BLW5X12042VNT10 12 12 36 46 11,5 93 1,0 5
BLC5X12042VNT20 BLW5X12042VNT20 12 12 36 46 11,5 93 2,0 5
BLC5X16042VNT03 BLW5X16042VNT03 16 16 48 58 15,5 108 0,3 5
BLC5X16042VNT05 BLW5X16042VNT05 16 16 48 58 15,5 108 0,5 5
BLC5X16042VNT10 BLW5X16042VNT10 16 16 48 58 15,5 108 1,0 5
BLC5X16042VNT20 BLW5X16042VNT20 16 16 48 58 15,5 108 2,0 5
BLC5X20042VNT03 BLW5X20042VNT03 20 20 60 74 19,5 126 0,3 5
BLC5X20042VNT10 BLW5X20042VNT10 20 20 60 74 19,5 126 1,0 5
BLC5X20042VNT20 BLW5X20042VNT20 20 20 60 74 19,5 126 2,0 5
BLC5X20042VNT30 BLW5X20042VNT30 20 20 60 74 19,5 126 3,0 5

SCT heeft in 2019 de bestelnummers van de 3xD frezen aangepast, waarbij 5L (lang) nu 5X (extra lang) is geworden. De afmetingen zijn NIET gewijzigd.

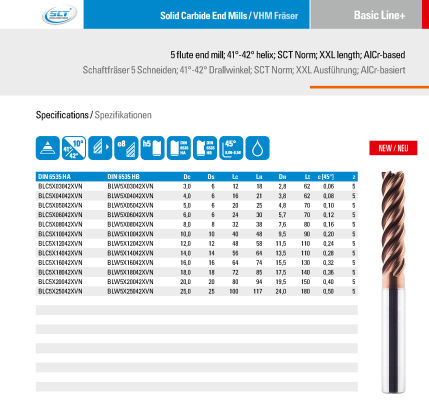

4xD trochoïdefrees 42° met fase

BLC5X12042XVN
Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt C=45° Z
BLC5X03042XVNBLW5X03042XVN3612182,8620,065
BLC5X04042XVNBLW5X04042XVN4616213,8620,085
BLC5X05042XVNBLW5X05042XVN5620254,8700,105
BLC5X06042XVNBLW5X06042XVN6624305,7700,125
BLC5X08042XVNBLW5X08042XVN8832387,6800,165
BLC5X10042XVNBLW5X10042XVN101040489,5900,205
BLC5X12042XVNBLW5X12042XVN1212485811,51100,245
BLC5X14042XVNBLW5X14042XVN1414566413,51100,285
BLC5X16042XVNBLW5X16042XVN1616647415,51300,325
BLC5X18042XVNBLW5X18042XVN1818728517,51400,365
BLC5X20042XVNBLW5X20042XVN2020809419,51500,405
BLC5X25042XVNBLW5X25042XVN2525100117241800,505

Dc=Diameter (Ø), Ds=Schachtdiameter, Lc=Snijlengte (mm), Ln=Vrijlooplengte (mm), Dn=Diameter op de vrijloop (mm), Lt=Totale lengte (mm), C=Fase, Z=Aantal snijkanten

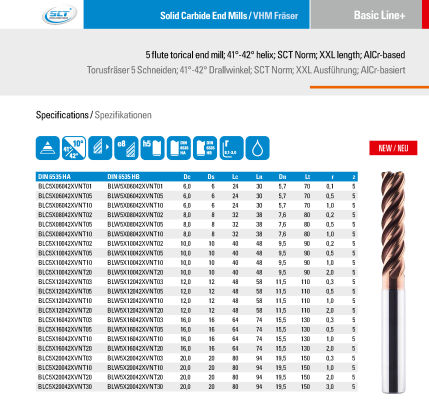

4xD trochoïdefrees 42° met radius

Cilindrisch HA Weldon HB Dc Ds Lc Ln Dn Lt R Z
BLC5X06042XVNT01BLW5X06042XVNT016624305,7700,105
BLC5X06042XVNT05BLW5X06042XVNT056624305,7700,505
BLC5X06042XVNT10BLW5X06042XVNT106624305,7701,005
BLC5X08042XVNT02BLW5X08042XVNT028832387,6800,205
BLC5X08042XVNT05BLW5X08042XVNT058832387,6800,505
BLC5X08042XVNT10BLW5X08042XVNT108832387,6801,005
BLC5X10042XVNT02BLW5X10042XVNT02101040489,5900,205
BLC5X10042XVNT05BLW5X10042XVNT05101040489,5900,505
BLC5X10042XVNT10BLW5X10042XVNT10101040489,5901,005
BLC5X10042XVNT20BLW5X10042XVNT20101040489,5902,005
BLC5X12042XVNT03BLW5X12042XVNT031212485811,51100,305
BLC5X12042XVNT05BLW5X12042XVNT051212485811,51100,505
BLC5X12042XVNT10BLW5X12042XVNT101212485811,51101,005
BLC5X12042XVNT20BLWSX12042XVNT201212485811,51102,005
BLC5X16042XVNT03BLW5X16042XVNT031616647415,51300,305
BLC5X16042XVNT05BLWSX16042XVNT051616647415,51300,505
BLC5X16042XVNT10BLWSX16042XVNT101616647415,51301,005
BLC5X16042XVNT20BLW5X16042XVNT201616647415,51302,005
BLC5X20042XVNT03BLW5X20042XVNT032020809419,51500,305
BLC5X20042XVNT10BLW5X20042XVNT102020809419,51501,005
BLC5X20042XVNT20BLW5X20042XVNT202020809419,51502,005
BLC5X20042XVNT30BLW5X20042XVNT302020809419,51503,005

Snijsnelheden 42°

Materiaal Trekvastheid
(N/mm2)
Hardheid
(HB/HRC)
Vc
min.
Vc
opt.
Vc
max.
M Austenitisch / Ferritisch RVS < 680 < 220 90 110 130
Martensitisch RVS < 820 < 240 80 100 120
S Hoogwarmvaste legeringen o.b.v. Fe, Ni en Co < 3300 < 350 50 80 100
Titanium legeringen < 2100 < 400 80 130 170

LET OP: Wij hanteren hier andere inzetwaarden (snijsnelheid en voeding per tand) dan oorspronkelijk door de leverancier voorgeschreven.

Voedingssnelheden 2xD met 42° spiraal

Dc
(Ø)
Ap
(2xD)
0,09xD 0,15xD hm
Ae Fz Ae Fz
3 6 0,3 0,017 0,5 0,013 0,005
4 8 0,4 0,023 0,6 0,018 0,007
5 10 0,5 0,029 0,8 0,023 0,009
6 12 0,5 0,035 0,9 0,027 0,010
8 16 0,7 0,046 1,2 0,036 0,014
10 20 0,9 0,058 1,5 0,044 0,017
12 24 1,1 0,069 1,8 0,054 0,021
14 28 1,3 0,081 2,1 0,062 0,024
16 32 1,4 0,093 2,4 0,072 0,028
18 36 1,6 0,104 2,7 0,080 0,031
20 40 1,8 0,116 3,0 0,089 0,035
25 50 2,3 0,145 3,8 0,112 0,044

Voedingssnelheden 3xD met 42° spiraal

Dc
(Ø)
Ap
(3xD)
0,06xD 0,12xD hm
Ae Fz Ae Fz
3 9 0,20 0,021 0,40 0,015 0,006
4 12 0,20 0,028 0,50 0,020 0,007
5 15 0,30 0,035 0,60 0,025 0,009
6 18 0,36 0,041 0,72 0,029 0,010
8 24 0,48 0,057 0,96 0,040 0,014
10 30 0,60 0,069 1,20 0,049 0,017
12 36 0,72 0,086 1,44 0,061 0,021
14 42 0,84 0,102 1,68 0,072 0,025
16 48 0,96 0,114 1,92 0,081 0,028
18 54 1,08 0,127 2,16 0,090 0,031
20 60 1,20 0,143 2,40 0,101 0,035
25 75 1,50 0,176 3,00 0,124 0,043

Voedingssnelheden 4xD met 42° spiraal

Dc
(Ø)
Ap
(4xD)
0,03xD 0,09xD hm
Ae Fz Ae Fz
3 12 0,09 0,030 0,27 0,017 0,005
4 16 0,12 0,040 0,36 0,023 0,007
5 20 0,15 0,050 0,45 0,029 0,009
6 24 0,18 0,060 0,54 0,035 0,010
8 32 0,24 0,080 0,72 0,046 0,014
10 40 0,30 0,100 0,90 0,058 0,017
12 48 0,36 0,120 1,08 0,069 0,021
14 56 0,42 0,140 1,26 0,081 0,024
16 64 0,48 0,160 1,44 0,092 0,028
18 72 0,54 0,181 1,62 0,104 0,031
20 80 0,60 0,200 1,80 0,115 0,035
25 100 0,75 0,251 2,25 0,144 0,043

Ap-waardes <50% van snijlengte (Lc) zijn nadelig voor de standtijd. Ons advies is de beschikbare snijlengte zoveel mogelijk te benutten. In de tabel voor voedingssnelheid staat hm voor gemiddelde spaandikte. Deze trochoïdale parameter kan als volgt berekent worden:

hm formule
