Ultramini DT Line

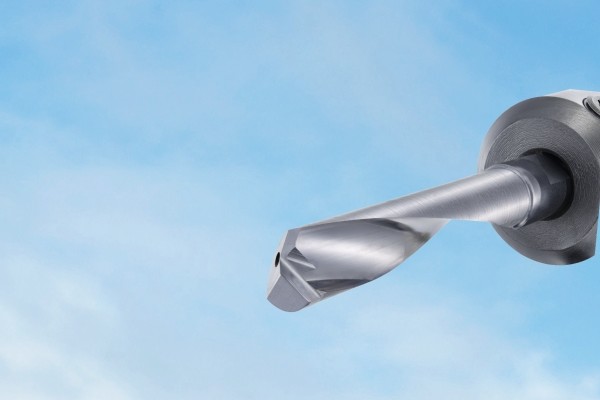

Deze nieuwe uitbreiding aan het Dümmel Ultramini programma voor miniatuurdraaibewerkingen (vanaf 0,2 mm) maakt het mogelijk om met één en hetzelfde gereedschap zowel het boren (tot 4xD) als het uitdraaien van uw materiaal uit te voeren. Hiervoor heeft Dümmel een speciale Drill-Turn geometrie ontwikkeld: Ultramini DT-Line

Ultramini DT-Line inserts

Multifunctioneel: voor boren en uitdraaien
Geschikt voor boringen van 2,9 t/m 7,7 mm
Lengte van insert (L1) kan tot 4xD diep boren
Uitgevoerd met intern koelkanaal
Standaard voorzien van AL41F coating

Ultramini DT-Line opname

Opname met vier spanvlakken (90°)
Bevestiging door Torx schroeven
Met aansluiting voor interne koeling
Uniforme lengte (60 mm) bij alle opnames
Ook geschikt voor reguliere Ultramini inserts

Voordelen van Ultramini

Hoge standtijd, dankzij scherpe snijkanten
Geslepen schacht; hoge repeteernauwkeurigheid
Extreem hoge stabiliteit in excenterbereik
Eenvoudige en kostengunstige opnames
Omvangrijk assortiment uit voorraad leverbaar

Ultramini DT-Line maakt uitdraaien en boren (4xD) met één gereedschap mogelijk. U kunt een gereedschapwissel elimineren en bespaart zo tijd en kosten. Dat is efficiënt produceren!

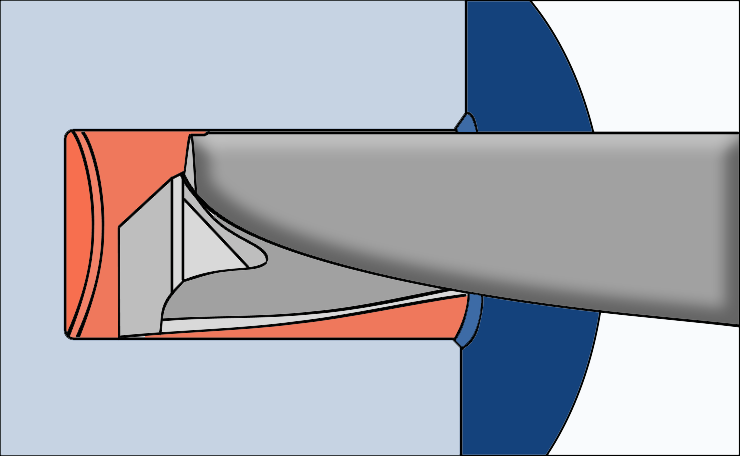

Boren met DT-Line

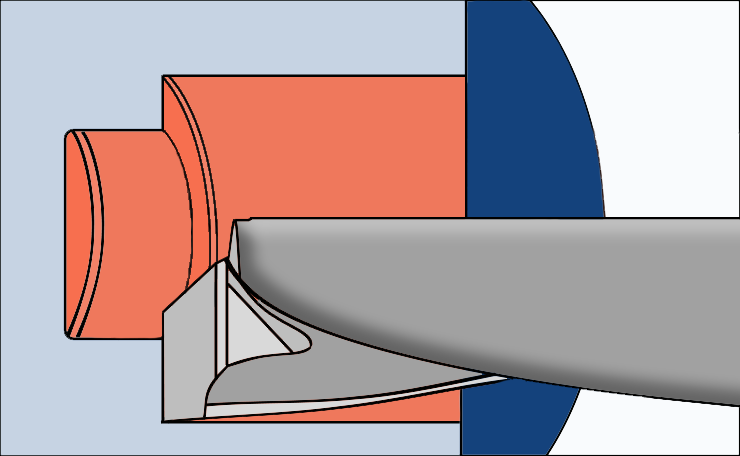

Uitdraaien met DT-Line

Leverbaar in zes groottes

DT-Line is leverbaar in 6 verschillende groottes. Het typenummer correspondeert met de schachtmaat en/of minimale diameter van de boring die ermee te maken is:

DT.3
Boringen: >2,9 mm
Opnames: 640.DT
Inserts R/L: Ø4 mm


DT.4
Boringen: >3,7 mm
Opnames: 640.DT
Inserts R/L: Ø4 mm


DT.5
Boringen: >4,7 mm
Opnames: 650.DT
Inserts R/L: Ø5 mm


DT.6
Boringen: >5,7 mm
Opnames: 660.DT
Inserts R/L: Ø6 mm


DT.7
Boringen: >6,7 mm
Opnames: 670.DT
Inserts R/L: Ø7 mm


DT.8
Boringen: >7,7 mm
Opnames: 680.DT
Inserts R/L: Ø8 mm

Iedere opname van DT-Line is leverbaar in vier verschillende spandiameters: 16, 20 en 22 mm of 3/4 inch (19,05 mm) afhankelijk van de spanwijze op uw machine. Al deze opnames hebben een uniforme lengte (60 mm) en kunnen met dezelfde torx-sleutel (T10) en draaimoment (1,2 Nm) aangespannen worden. De inserts zijn in rechtse (RDT) of linkse uitvoering (LDT) leverbaar in 2-4 verschillende uitsteeklengtes. Standaard in AL41F gecoate kwaliteit, maar ongecoat (K10F) kan ook.

DT-Line wordt bovenliggend gespannen

Ultramini inserts worden vastgeklemd d.m.v. spanschroeven in de opname. Op de schacht van een insert ligt een geslepen vlak waar de spanschroef tegenaan drukt, zodra men deze vastdraait. Bij reguliere Ultramini inserts ligt het geslepen vlak in de schacht dwars op het spaanvlak van de snijkant, zodat de richting waarin men de spanschroef drukt ook dwars t.o.v. de snijkracht staat. Echter ligt bij de DT-Line inserts het geslepen vlak parallel boven het spaanvlak van de snijkant, zodat de spanschroef zijn klemkracht juist parallel aan de snijkracht uitoefent. Dümmel heeft proefondervindelijk vastgesteld dat deze oriëntatie, in combinatie met de speciale (boor/draai) geometrie van DT-Line, een betere krachtenverdeling oplevert bij het verspanen. Het voorkomt vibraties en maakt hogere prestaties mogelijk. Derhalve wordt het gebruik van bijbehorende opnames (.DT) aanbevolen bij bewerkingen met DT-Line inserts.

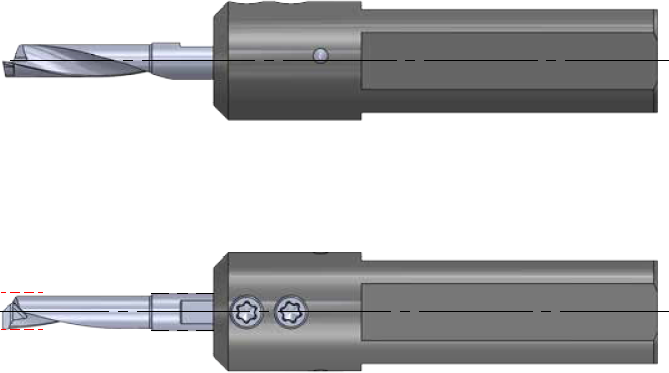

DT-Line opname voor bovenliggend spanvlak:

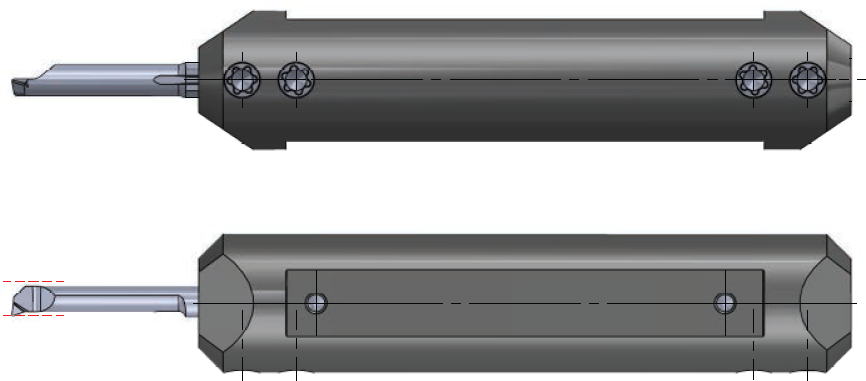

Standaard opname Ultramini (voor dwars spanvlak)

Alternatief voor de opnames van DT-Line zijn de High-Performance opnames UM600H met koelmiddeltoevoer, die via een spanmoer snel handmatig te spannen zijn. Deze opnames bieden door de spanmoer ook een optimale krachtenverdeling voor DT-Line en zijn net zoals de bijbehorende opnames voorzien van 4 spanvlakken.

DT-Line ook als set leverbaar:

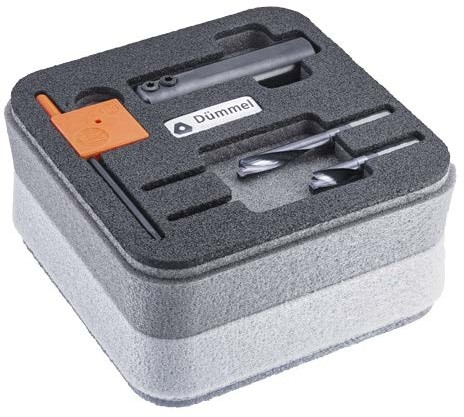

Een opname en 2 inserts AL41F van DT-Line (verschillende lengtes) met Torx sleutel in één overzichtelijke en veilige schuim-verpakking...

SET-RDT-4
1x 640.DT16 opname
1x RDT.4-15 insert (AL41F)
1x RDT.4-20 insert (AL41F)


SET-RDT-5
1x 650.DT16 opname
1x RDT.5-15 insert (AL41F)
1x RDT.5-25 insert (AL41F)


SET-RDT-6
1x 660.DT16 opname
1x RDT.6-15 insert (AL41F)
1x RDT.6-30 insert (AL41F)


SET-RDT-7
1x 670.DT16 opname
1x RDT.7-20 insert (AL41F)
1x RDT.7-35 insert (AL41F)

Inzetwaarden van DT-Line

U kunt de snijsnelheden van Ultramini aanhouden, behorend bij de kwaliteit (AL41F) van de DT-Line inserts, en afhankelijk van het door u te bewerken materiaal. Daarnaast vindt u hieronder de aanbevolen voedingssnelheden F (mm/omw) van DT-Line voor boren en draaien met verschillende (Ap) snededieptes:

Type	L1 [mm]	Boren [mm/omw]	Draaien Ap=0,2	Draaien Ap=0,5	Draaien Ap=1	Draaien Ap=1,5	Draaien Ap=2	Draaien Ap=2,5	Draaien Ap=3	Draaien Ap=3,5	Draaien Ap=4
DT.3	10	0.0025-0.0125	0.02-0.07	0.02-0.07	0.02-0.05	0.005-0.01	-	-	-	-	-
DT.3	13	0.0025-0.0100	0.02-0.05	0.02-0.05	0.005-0.03	0.005-0.01	-	-	-	-	-
DT.4	15	0.005-0.030	0.04-0.1	0.04-0.1	0.04-0.1	0.03-0.07	0.01-0.05	-	-	-	-
DT.4	20	0.005-0.015	0.04-0.1	0.04-0.1	0.03-0.08	0.01-0.05	0.005-0.025	-	-	-	-
DT.5	15	0.005-0.040	0.04-0.1	0.04-0.1	0.04-0.1	0.03-0.08	0.02-0.06	0.01-0.04	-	-	-
DT.5	25	0.005-0.020	0.04-0.1	0.04-0.1	0.03-0.09	0.02-0.06	0.01-0.04	0.005-0.025	-	-	-
DT.6	15	0.005-0.030	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.03-0.08	0.02-0.06	0.01-0.04	-	-
DT.6	30	0.005-0.020	0.04-0.1	0.04-0.1	0.03-0.09	0.02-0.06	0.01-0.04	0.01- 0.03	0.005-0.03	-	-
DT.7	20	0.005-0.035	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.03-0.08	0.02-0.06	0.01-0.04	-
DT.7	35	0.005-0.025	0.04-0.1	0.04-0.1	0.04-0.1	0.03-0.08	0.02-0.06	0.01-0.04	0.01-0.03	0.01-0.02	-
DT.8	25	0.005-0.040	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.1	0.03-0.08	0.02-0.06	0.01-0.04
DT.8	40	0.005-0.030	0.04-0.1	0.04-0.1	0.04-0.1	0.04-0.095	0.03-0.8	0.02-0.06	0.01-0.04	0.01-0.03	0.01-0.02

TIP: Hogere koelmiddeldruk breekt de spaan beter. Hanteer bij 10-30 bar de onderste 33% en bij 30-70 bar de bovenste 50% van het voedingsbereik.

Brochure (PDF)

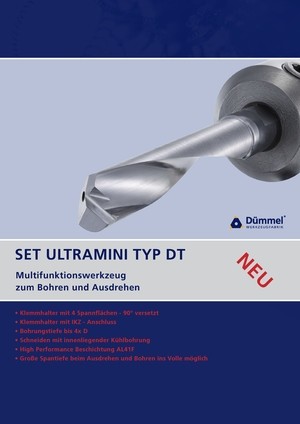

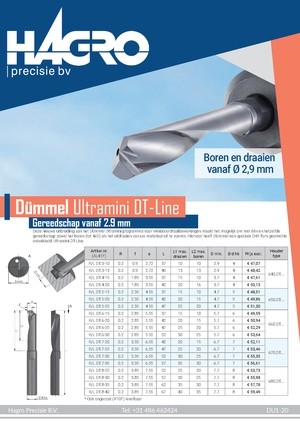

Promoflyer NL (PDF)
